MY-PV05B燃料電池教學實驗平臺
燃料電池教學實驗平臺-由自吸式PEM燃料電池堆、金
屬氫化物氫瓶及其組件燃料電池控制器、直流線性負載，交流線性負載，直流感性負載和測試儀表組成。主要面向職高、大學、研究生、以燃料電池發電為主課題的研究和培訓。

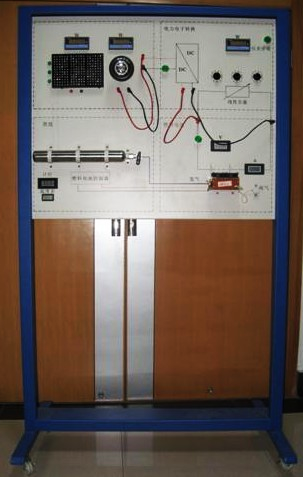

教學平臺前視圖介紹：
|
編號 |
組件 |
說明 |
|
1 |
自吸式PEM燃料電池堆 |
用來作為電能的輸出 |
|
2 |
金屬氫化物氫瓶及其組件 |
用來給燃料電池提供氫燃料 |
|
3 |
線性負載電流表 |
用來測量直接線性負載電流 |
|
4 |
線性負載電壓表 |
用來測量直接線性負載電壓 |
|
5 |
直流功率表1 |
用來測量直接線性負載功率 |
|
6 |
直流功率表2 |
用來測量LED燈組負載功率 |
|
7 |
直流功率表3 |
用來測量電機負載功率 |
|
8 |
計時器 |
用來累計氫瓶使用時間 |
|
9 |
溫度表 |
用來反映電堆周圍環境溫度 |
|
10 |
LED燈組 |
用來作為阻性負載 |
|
11 |
電機 |
用來作為感性負載 |
|
12 |
按鈕1 |
用來控制儀表供電 |
|
13 |
按鈕2 |
用來控制線性負載回路通斷 |
|
14 |
按鈕3 |
用來控制燈和電機負載回路通斷 |
|
15 |
按鈕4 |
用來控制LED燈組（紅） |
|
16 |
按鈕5 |
用來控制LED燈組（黃） |
|
17 |
按鈕6 |
用來控制LED燈組（綠） |
|
編號 |
組件 |
說明 |
|
1 |
DC/DC電源模塊（9V） |
儀表供電 |
|
2 |
DC/DC電源模塊（12V） |
將燃料電池輸出波動直流電轉化為12V直流電 |
|
3 |
燃料電池控制器 |
控制燃料電池風扇轉速和定時排氣 |
二、部件參數：
◆ 燃料電池：是本教學平臺的核心組成部分，將氫瓶供給的氫氣轉換成電能，供負載使用。
產品優勢:具有重量輕，體積小，便于攜帶；靜音設計；結構簡單，可靠性高：?jiǎn)?dòng)速度快，響應時間短，適合于各種應用環境；環境適應性好，適應各種天氣變化；
其規格如下：
1、電池功率為50w；
2、開路電壓為15～30V；
3、工作電壓為11V時，電流為4.15A，電池溫度為41.5℃；
4、風機電壓為10.5V；
5、尾氣排放閥排氣間隔為12秒，每次排氣時間為0.3秒。
燃料電池安裝要注意通風，確�？諝忭槙沉魍ǎ兄c反應空氣的吸入和電池的散熱。安裝時將燃料電池平放，風扇朝上，散熱口朝下，尾氣排放口通過排氣管接電池閥，接上燃料氣瓶即可發電。
◆ 金屬氫化物氫瓶：金屬氫化物氫瓶用來給燃料電池供應燃料，其規格為：
1、貯氫容量（ 20℃）： 500L
2、放氫流速（ 20℃）： >5L/min
3、放氫壓力（ 20℃）： ≥0.3MPa
4、使用環境溫度：0～60℃
5、產品氫純度：99.99％～99.9999％
6、原料氫： ≥98％（普通工業氫）
7、充氫壓力：2.0～3.0MPa
8、充氫環境溫度：0～40℃
9、熱交換方式：空氣自然對流或強制對流
10、重量：4.5kg
11、外形尺寸：長420mm，直徑50mm
金屬氫化物氫瓶具體使用規則見附件B。
鋼瓶（帶減壓器）用來給金屬氫化物充氣，使用使要符合氫氣使用安全技術規程(GB 4962-85) 。
本實驗系統可以使用如下規格瓶裝氫氣：
1、容積：40L
2、壓力：15MPa
3、氫氣純度：99.999％高純氫
4、減壓器規格：最大輸入壓力（25MPa）最大輸出壓力（0.25MPa）
充氫具體操作見附件C。
三、儀表：
1、電流表：本教學平臺共有1個電流表，量程和誤差分別都是5A和±0.2％。用來測量燃料電池輸出總電流。
2、電壓表：本教學平臺共有1個電壓表，量程和誤差分別都是20V和±0.2％。用來測量燃料電池輸出電壓。
3、功率表：本教學平臺有3個功率表，量程為：電流輸入5A，電壓輸入25V,功率輸入125W（精度±(0.5％+2個字)），分別用來測量線性負載，感性負載，阻性負載的功率；
計時器：本教學平臺共有1個計時器，量程為100小時，主要用來累計氫瓶使用時間，以便準時充氣。當開啟電堆時按下計時器的計時按鈕，關閉電堆前按停止按鈕保存數據，清除累計時間可按清除按鈕。
4、溫度表：本教學平臺有1個溫度表，量程和誤差分別是-19.9～99.9℃和±1％。用來反映環境溫度。
5、按鈕：實訓臺上有3個大按鈕和3個小按鈕：
1） 3 個大按鈕：分別用來控制儀表供電、電堆輸出、負載通斷；
2） 3 個小按鈕：用來控制3組LED燈，根據負載的要求選擇1組、2組或3組LED燈。
負載：
1、線性負載：是一個變阻箱，阻值變換范圍為0～99.9歐姆，阻值最小變化值為0.1歐姆；最大可承受功率為50W。
2、感性負載：是一個額定電壓為12V,轉速為340r/min的直流電機（帶動車輪）。
3、阻性負載：是一個由LED燈組成的陣列，分為紅，黃，綠三塊，每塊額定電壓12V，總功率為20W左右。使用時分別按下各LED燈組小按鈕，可以點亮各LED燈組，可根據功率配合使用。
DC/DC：實訓上共有7個DC/DC電源模塊。
1、DCW50-12S12（1個）：將燃料電池發出的直流電轉換為12V±5％的直流電壓，為負載和其他DC/DC供電（1個）。技術參數：輸入電壓范圍9～18V，輸出電壓12V，輸出電流4.2A，輸出功率50W。
2、 DCN5-12S09（6個）：將12V直流電壓轉換為9V±5％的直流電壓，給電流表、電壓表、功率表及計時器供電。技術參數：輸入電壓12V，輸出電壓9V，輸出電流400mA，電源輸出功率5W。
紅外測溫儀：型號為FTIKE88A，用來測量電堆溫度，測量范圍-50℃-280℃。
保險絲：為了保護本教學平臺的重要部件，避免一些由于人為的操作失誤而導致的重大事故的發生，我們?cè)谝恍┲匾考凹尤肓吮ｋU(xiǎn)絲，具體規格如下：
1、電流表前的保險絲（1個）：熔斷電流 5A；
2、功率表電流輸入端保險絲（3個）：熔斷電流 5A；
注意：保險絲并不是萬能的，只是起到一個相對保護的作用，在操作中應盡量避免人為的操作失誤！
其它：方式選擇開關、啟停按鈕、負載測試旋鈕；
四、燃料電池教學實驗平臺實驗項目：
實驗1、燃料電池能量轉換原理實驗；
實驗2、反應條件對燃料電池堆性能影響實驗；
實驗3、燃料電池堆負載實驗；
實驗4、燃料電池堆在恒定負載條件下V-I、P-I特性實驗；
實驗5、燃料電池堆在變化負載條件下V-I、P-I特性實驗；
實驗6、電力電子轉換實驗；
實驗7、燃料電池驅動線性負載實驗；
實驗8、燃料電池驅動LED陣列實驗；
實驗9、燃料電池驅動電機實驗；
實驗10、燃料電池燃料電池對移動設備供（充）電實驗
五、基本配置表：
|
序號 |
名 稱 |
數 量 |
單 位 |
|
1 |
教學系統主操作臺（立式或臺式） |
1 |
臺 |
|
2 |
50w自吸式PEM燃料電池堆 |
1 |
臺 |
|
3 |
金屬氫化物氫氣瓶 |
1 |
只 |
|
4 |
燃料電池控制器 |
1 |
臺 |
|
5 |
實驗電源模塊（系統內部） |
2 |
套 |
|
6 |
實驗測量?jī)x表（系統面板） |
1 |
套 |
|
7 |
實驗附件 |
1 |
套 |
|
8 |
實驗說明書及指導手冊 |
1 |
冊 |
