浙大寧波理工學院液壓與氣動綜合實驗裝置

感謝關注茂育產品，上海茂育科教設備有限公司與浙大寧波理工學院所采購的MYYA-23A液壓與氣動綜合實驗裝置已交付使用，感謝領導及老師們的支持并表示感謝！

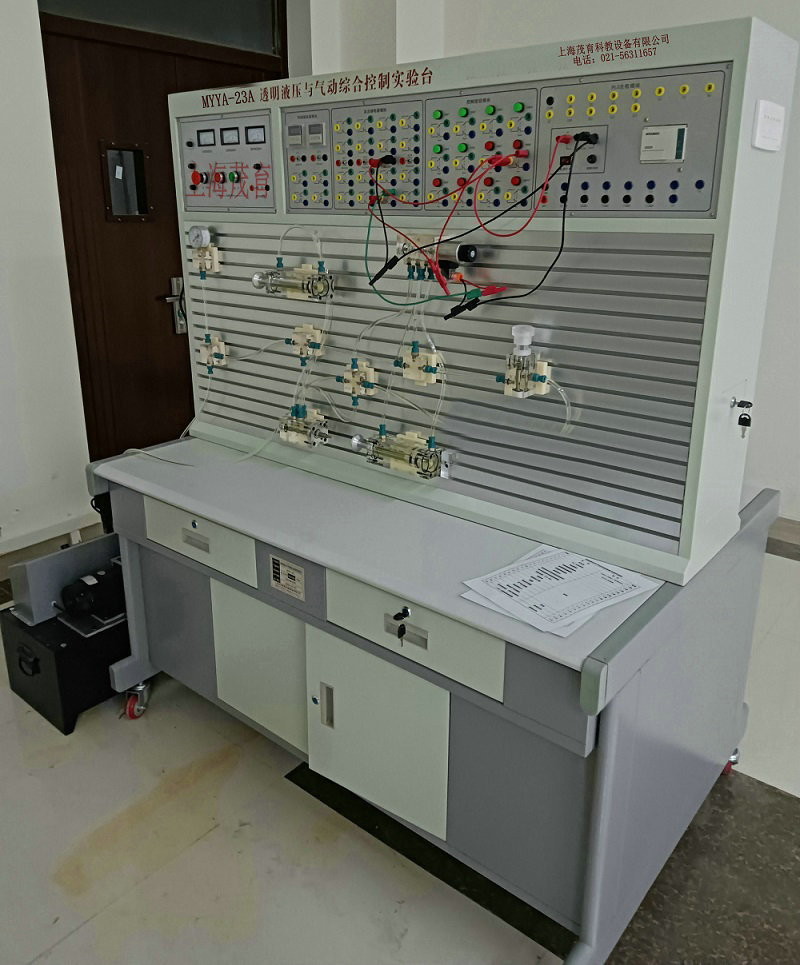

MYYA-23A液壓與氣動綜合控制實驗裝置是高校機電一體化對氣、電、液控制的教學大綱要求，在液壓傳動演示系統的基礎上，綜合了氣動PLC與液壓PLC控制實驗設備的優點，采用了開放型綜合實驗臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以及PLC可編程序控制器控制技術于一體的理想的綜合性實驗設備。實驗時，它們可以相互輔成，交叉控制�？梢宰寣W(xué)生直觀感性地對比與了解氣、電、液各自具有的特點、特色、及優缺點等。

一、液壓與氣動綜合實驗裝置-主要特點:
1、實驗臺主要由實訓桌、實訓臺、液壓元件和電器控制器件、可編程控制器（PLC）等組件組成。
2、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材面板上（面板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
3、實訓元件均為透明有機材料制成，便于了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十裝回路快捷、方便。
4、電氣主控單元采用PLC可編程序控制器控制，可與PC微機通訊實現微機智能控制，同時以液壓回路為控制對象，加強對PLC控制可編程序控制器的學習及應用。
5、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
二、液壓與氣動綜合實驗裝置-實驗項目：

實驗目的： （一）液壓傳動基本回路 1、用手動換向閥的換向回路。 2、用中位機能換向閥的用鎖回路。 3、用液控平向閥的閉鎖回路。 4、壓力調定回路。 5、二級壓力控制回路。 6、用減壓閥的減壓回路。 7、用增壓缸的增壓回路。 8、用H型換向閥的卸載回路。 9、進油節流調速回路。 10、回油節流調速回路。 11、調速齒輪泵的換向調速回路。 12、調速齒輪泵和調速閥組成的復合調速回路。 13、流量閥短接的速度換接回路。 14、用調速閥串連聯的二次進給同路。 15、用調速閥并聯的二次進給同路。 16、用順序閥的順序動作回路。 17、用壓力繼電回的順序動作回路。 18、用行程開關控制的順序動作回路。 19、用行程換向閥的順序動作回路。 20、串聯液壓缸的同步回路。 21、用先導型溢流閥控制的換向回路。

（二）氣動基本控制回路實驗 1、單作用氣缸的換向回路 2、雙作用氣缸的換向回路 3、單作用氣缸速度控制回路 4、雙作用氣缸單向調速回路 5、雙作用氣缸雙向調速回路 6、速度換接回路 7、緩沖回路 8、二次壓力控制回路 9、高低壓轉換回路 10、計數回路 11、延時回路 12、過載保護回路 13、互鎖回路 14、單缸單往復控制回路 15、單缸連續往復動作回路 16、直線缸、旋轉缸順序動作回路 17、多缸順序動作回路 18、雙缸、同步動作回路 19、回缸聯動回路 20、卸荷回路 21、或門型梭閥的應用回路 22、快速排氣閥應用回路
