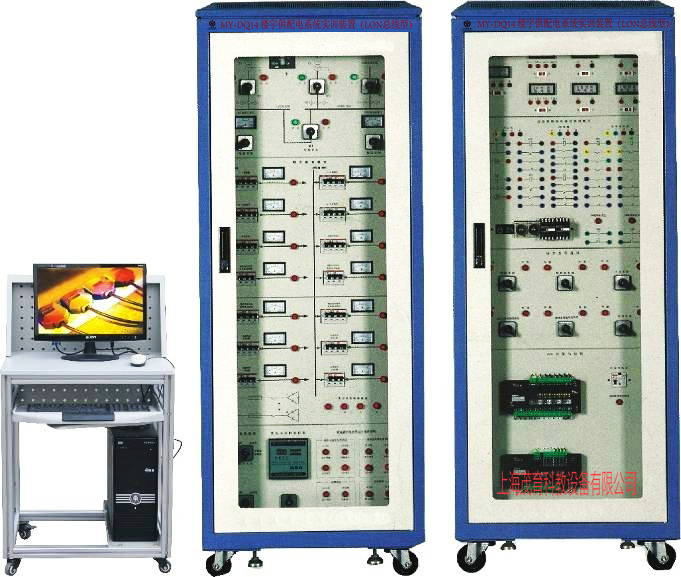

樓宇供配電系統實訓裝置-是配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用。該實訓裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等科目的實訓教學要求。適用于各類職業教育培訓機構的教學及實驗。
二、實訓裝置特點：
1、采用樓宇中典型供配電形式
2、采用DDC采集控制模塊實現對配電系統中各類數據的采集與開關控制
3、采用先進LonWorks總線通信協議組網，具有典型的代表性
4、配備上位機監控系統，可實時監控供配電網絡結構
三、技術參數：
1、輸入電源：三相四線～380V±10%  50Hz
2、環境溫度：-10℃～+45℃
3、裝置容量：＜5kVA
4、安全保護：具有漏電保護
四、實訓項目：
1、儀表設備實訓項目
2、常用配電設備認知與應用
3、電量傳感器認知與應用
4、線路安裝、調試和運行
5、智能建筑的供電運行線路組建與操作
6、典型樓層配電運行線路組建與操作
7、供配電系統中運行線路狀態的現場監測、抄表和控制
8、供配電自動化設備認知和運行控制
9、備自投聯動運行控制和調試
10、應急電源配電線路運行和聯動控制
11、配電線路功率因數補償運行控制
12、供配電系統綜合控制運行
13、供配電監控系統運行調度
14、與消防自動報警系統的聯動控制
五、基本配置：
1、控制屏柜
由樓宇供配電線路組成，并設置控制電器：微型斷路器等，現場設置儀表測量單元，進行電壓和電流顯示，采用智能電量采集模塊完成多種電量的采集：電壓、電流功率、電能等，并通過總線完成上位機的各路電量顯示。
2、下位機系統
下位機系統采用DDC控制器，實現現場數據的采集和開關控制，并通過LonWorks總線與上位機系統通信。
3、上位機監控系統
配備監控系統軟件，實現對供配電系統的遠程監控，實現斷路器的消防聯動控制，各線路電量參數的監視。

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查樓宇供配電系統實訓裝置（LON總線型）的貨品外觀，核實樓宇供配電系統實訓裝置（LON總線型）的數量及配件，拒收處于受損狀態的樓宇供配電系統實訓裝置（LON總線型）；
2、設備質保：茂育將為各采購單位提供樓宇供配電系統實訓裝置（LON總線型）產品說明書內的質保條件和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對樓宇供配電系統實訓裝置（LON總線型）的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臉怯罟┡潆娤到y(tǒng)實訓裝置（LON總線型）選型錯誤或樓宇供配電系統實訓裝置（LON總線型）購買數量錯誤，造成樓宇供配電系統實訓裝置（LON總線型）的退換貨要求，將不被接受；
4、設備貨期：對樓宇供配電系統實訓裝置（LON總線型）的發貨期為參考值，如您需要了解樓宇供配電系統實訓裝置（LON總線型）的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對樓宇供配電系統實訓裝置（LON總線型）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關樓宇供配電系統實訓裝置（LON總線型）的技術咨詢。

---
