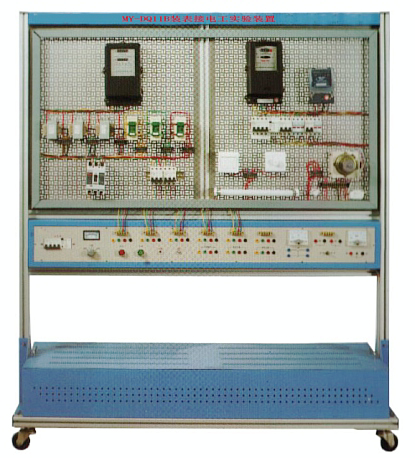

MY-DQ11裝表接電工實訓裝置

一、MY-DQ11 裝表接電工實訓裝置-概述
裝表接電工實訓裝置根據裝表接電工工種要求，提供了豐富的資源，學生可以在實訓系統上完成高壓計量接線和低壓計量接線，并可實現帶電檢查。適用于工廠供配電，電氣技術等專業的相關課程的實訓考核，也可用于電力行業從事計量、裝表、抄表工作的人員培訓。
1.2、裝表接電工實訓裝置特點：
（1）學生通過安裝接線及調試過程，可以全方位熟悉在不同的供電方式下調試裝表接電的方法和步驟。
（2）采用準實物化設計，學生通過安裝接線及調試過程來熟悉調試裝表接電的方法和步驟。
（3）能以直觀的教學形式對學生進行專業技能的實訓，具有裝表接線方便、布線簡單、實踐教學系統性強、性價比高、維護方便等優點。
（4 布線自主靈活：裝置采用實訓設備經典形式網孔板結構，學生可以自主、靈活的安排元器件的布局，并進行布線設計。
（5）資源豐富：裝置配備了電源、表計、開關、感性負荷、阻性負荷等，方便學生對元器件進行檢測、接線。
（6）保護完善：裝置帶有過流保護、漏電保護、過壓保護。
二、性能參數：
（1）輸入電源：三相五線制 380V±10% 50Hz
（2）輸出電源：
l 三相四線 380V±10% 10A 50Hz
l 單相交流 220V±10% 10A 50Hz
三、產品組成：
3.1 、實訓桌
鐵質雙層亞光密紋噴塑結構，桌面為防火耐磨高密度板，結構堅固，形狀為長方體封閉式結構，造型美觀大方，設有抽屜和儲物柜，方便各種配件的保存。實訓臺有四個萬向移動輪，其中兩個帶腳剎，便于移動或固定。
3.2 、屏體
屏體由網孔板、鋁制型材構建。提供電流互感器、電壓互感器、塑殼斷路器、微型斷路器、各式電能表等實訓元件。
四、實訓內容：
(1) 電流互感器的極性檢查
(2) 電壓互感器的極性檢查
(3) 三相四線有功電能表接線
(4) 三相無功電能計量接線
(5) 單相電能表接線
(6) 電能表聯合接線
(7) 單相普通電子式電能表接線
(8) 電子式多功能電能表接線
(9) 不同要求下的高壓電能計量裝置的配置
(10)不同要求下的高壓電能計量裝置的安裝
(11)不同要求下的高壓電能計量裝置的接線
(12)不同要求下的低壓電能計量裝置的配置
(13)不同要求下的低壓電能計量裝置的安裝
(14)不同要求下的低壓電能計量裝置的接線
(15)低壓電能表和互感器特殊接線
(16)電能計量裝置接線后的停電檢查
(17)電能計量裝置接線后的帶電檢查
(18)遠程抄表系統的安裝與調試

---
