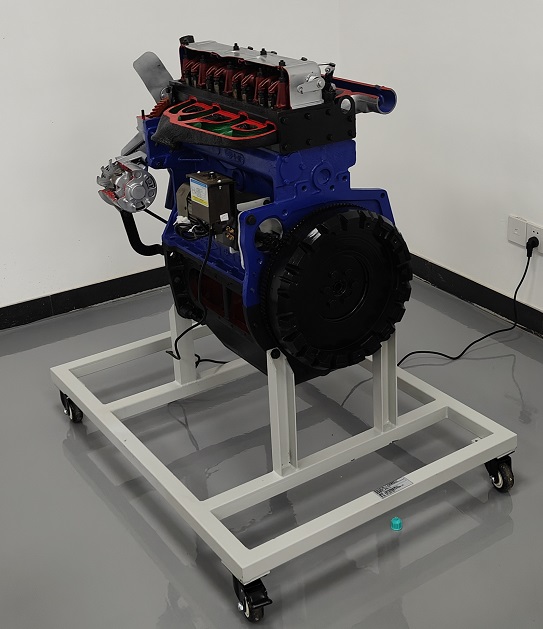

MYNJ-78拖拉機發動機解剖演示臺

拖拉機發動機解剖演示臺-產品簡介
該設備采用拖拉機495 發動機總成進行剖面處理，各部件齊全，剖面位置合理，能全面展示發動機內外部結構和部件的運動情況，適用于發動機原理和機械機構的教學。
二、功能特點

1.采用原廠發動機實物總成進行機構切剖，充分展示發動機機構部分的內外結構。
2.對發動機各機械剖面采用不同顏色的油漆進行噴涂。
3.由可調轉速的單相齒輪減速電機帶動發動機曲軸做低速運轉，真實演示發動機內部機械部件的運動過程。
4.移動臺架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。移動臺架底部帶有自鎖腳輪裝置，可移動式，方便教學。
5.解剖部位：
缸體（活塞與曲軸運行外可觀察）；
氣門室蓋（凸輪軸運行外可觀察）；
氣缸蓋（進排氣門運行外可觀察）；
進排氣歧管與濾清器；
發電機與水泵；
正時機構（正時機構運行外可觀察）；
三、技術規格

外形尺寸：800×600×1200mm(長×寬×高)
動力電源：220V±10% 50Hz
單相齒輪減速電機：
額定電壓：AC 220V 50Hz
額定功率：250W
額定轉速：0-15轉/分
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	解剖發動機總成	翻新	套	1
2	單相齒輪減速電機	220V 250W	臺	1
3	漏電保護開關		個	1
4	移動臺架(帶自鎖腳輪裝置)	800×600×470mm(長×寬×高)	臺	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查拖拉機發動機解剖演示臺的貨品外觀，核實拖拉機發動機解剖演示臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供拖拉機發動機解剖演示臺產品說明書和質保期，在質保范圍內提供對拖拉機發動機解剖演示臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>拖拉機發動機解剖演示臺錯誤或購買拖拉機發動機解剖演示臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對拖拉機發動機解剖演示臺的發貨期為參考值，如您需要了解拖拉機發動機解剖演示臺的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對拖拉機發動機解剖演示臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢。
