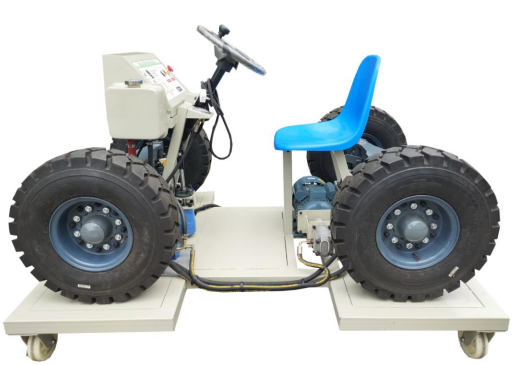

MYNJ-06拖拉機四輪轉向系統實訓臺

拖拉機四輪轉向系統實訓臺-產品簡介
該設備采用翻新拖拉機的四輪全液壓式轉向系統（改裝）為基礎，全面展示了拖拉機四輪轉向系統的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構的拖拉機四輪轉向系統理論與維修實訓教學需要，滿足對拖拉機四輪轉向系統結構展示、工作模擬、拆裝實訓等教學功能。
二、功能特點

1、真實可運行的拖拉機四輪轉向系統，充分展示拖拉機四輪轉向系統的組成結構。
2、由三相電機做動力源帶動助力泵工作，操縱方向盤，模擬四輪轉向工作過程。
3、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格

1、外形尺寸：約1700×1500×1200mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、外接電源：交流220V±10% 50Hz
4、工作電壓：直流12V
5、工作溫度：-40℃～+50℃
6、三相異步電動機：
    電壓：AC 220V/380V 50Hz
    電流：8.7A/5.0A
    功率：2.2KW
    轉 速：1420r/min
7、工作溫度：-40℃～+50℃
8、顏色：白
9、鋼管：40*40*3mm
10、移動腳輪：100*50mm
四、基本配置(每臺)

序號	名稱	規格型號	單位	數量
1	四輪轉向模擬控制裝置		套	1
2	前橋懸掛機構		套	1
3	后橋懸掛機構		套	1
4	方向盤、轉向柱、萬向節、方向機、轉向拉桿		套	1
5	助力泵		個	1
6	四輪轉向機構		套	1
7	車輪		個	4
8	三相異步電動機	2.2KW	臺	1
9	三相漏電保護開關	NBE7LE 3P 63A	個	1
10	移動臺架(帶自鎖腳輪裝置)	1700×1500×1200mm(長×寬×高)	臺	1
11	電源變壓器		套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查拖拉機四輪轉向系統實訓臺的貨品外觀，核實的拖拉機四輪轉向系統實訓臺及配件，拒收處于受損狀態的設備；

2、設備質保：茂育將為各采購單位提供拖拉機四輪轉向系統實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>拖拉機四輪轉向系統實訓臺的選型錯誤或購買本實訓臺數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對的拖拉機四輪轉向系統實訓臺發貨期為參考值，如您需要了解拖拉機四輪轉向系統實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對拖拉機四輪轉向系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本實訓臺的技術咨詢。
