物料名稱
|
主要技術參數
|
設備參考圖片
|
|
實訓臺架
|
1.外形尺寸：1520*820*780；
2.框架型材結構，圓角處理；左右側板和前面板1.2mm鋼板封裝，前面板開門設計，門上安裝凹式拉手； 3.底腳帶萬向滑輪及上下伸縮固定支撐柱； 4.臺面安裝帶T型槽鋁合金面板，便于實訓單元的安裝與調整； |
|
|
自動輸送帶模塊
|
功能簡介：
該裝置主要由自動送料模塊和輸送帶模塊組成，自動送料模塊通過頂料氣缸自動送料，通過傳輸線將物料傳輸?shù)街付ㄎ恢�。機器人開始抓取物料。物料位置通過位置傳感器檢測，氣缸通過PLC信號驅動。 1.由2套井式料倉、皮帶傳輸線組成，可實現圓柱及方塊物料的自動推料傳輸與檢測； 配套電容傳感器、光電傳感器、電感傳感器、霍爾傳感器等 2.該裝置主要由自動送料模塊和輸送帶模塊組成； 3.自動送料模塊通過頂料氣缸自動送料，通過傳輸線將物料傳輸?shù)街付ㄎ恢谩?br /> 4.機器人開始抓取物料。 5.物料位置通過位置傳感器檢測，氣缸通過PLC信號驅動。 |
|
|
物料碼垛單元
|
1.采用標準底板式固定式安裝,具有８個位置的物料垂直存放區； 材料：鋁合金加工，表面氧化處理。
2.鋁材加工氧化的物料擺放底板和碼垛底板固定到操作臺； 3.根據要求物料塊被擺放到擺放底板上，機器人通過吸盤夾具按要求拾取物料塊進行碼垛任務； 4.操作者可根據需要選擇擺放；可根據需要自由組合碼垛出多種形狀； 5.練習對機器人碼垛、陣列的理解并快速編程示教的強化訓練。 |
|
|
下料料倉
|
1.工業鋁型材結構；
2.１層２列結構 |
|
|
軌跡規劃單元
|
功能簡介：
訓練對機器人基本的點示教，直線、曲線運動足跡的機器人運動路線選擇優化。 模擬工業機器人軌跡規劃示教編程、程序優化等實訓，主要涉及圓形、三角形、弧形、五角星、方形等不同形狀的軌跡規劃和示教編程。 1.訓練對機器人基本的點示教，直線、曲線運動足跡的機器人運動路線選擇優化； 2.學習點的定位及機器人運動路線選擇優化。 |
|
|
模擬機床下料單元
|
功能簡介：用于工業機器人裝配應用實訓,含自動夾具。
1.以一個固定的裝配平臺為基板，用于工業機器人裝配應用實訓,含自動夾具； 2.機器人通過抓手或吸盤拾取機床（摸擬注塑機）的成品下機，呼叫夾緊氣缸夾緊固定； 3.到達固定位置機器人呼叫夾緊氣缸，松開； 4.準備搬運至“倉庫”內； 5. 訓練對機器人精確定位及抓手吸盤夾具的學習。 |
|
|
配套夾具
|
抓手吸盤夾具、軌跡規劃夾具、裝配夾具等
|
|
|
電氣控制系統
|
開放式電氣布局； 2.配套主流PLC、數字量14點輸入10點輸出、模擬量2點輸入、工作存儲器≥50KB。
1.外形尺寸：110x100x81mm； 2.重量：435g 3.儲存器大小：18 KB 程序存儲器，12 KB 數據存儲器 4.保持時間：120VAC，30ms 5.漏地電流;0.5mA 6.浪涌電流：269VAC時，8.9A |
|
|
人機交互終端
|
采用行業內最高速800MHz CPU，快速的數據處理和傳送能力，為高效工作提供保障65536色彩顯示以及800*480的高分辨率，畫面更加細膩逼真。
1.顯示尺寸：7”TFT觸摸屏 2.分辨率：800*480像素 3.顯示色彩：65535真彩 4.工作電壓：24VDC，5W 5.背光類型：LED 6.觸摸面板：4線精密電阻網絡（表面硬度4H） 7.存儲器：128MB 閃存+64MB 內存 8.亮度: 300cd/m2 |
|
|
機器人
|

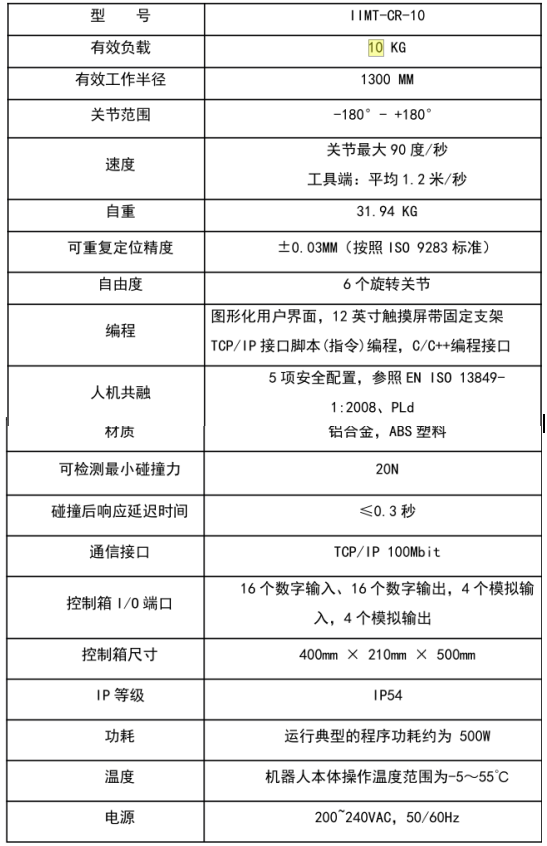

６軸,詳見附件
|
|
|
機器人配套視覺系統
|
1套
|
|
|
序號
|
物料名稱
|
品牌
|
型號
|
規 格
|
單位
|
數量
|
|
實訓臺架
|
||||||
|
1.
|
實訓臺架
|
|
定制
|
外形尺寸：1520x820x780mm；
|
|
|
|
自動傳輸單元
|
||||||
|
2.
|
傳輸帶
|
|
CSD-A
|
皮帶寬度60mm
長度600mm |
套
|
2
|
|
3.
|
推料氣缸
|
亞德客
|
TN10X75S
|
行程：75mm
|
套
|
2
|
|
4.
|
位置傳感器
|
歐姆龍
|
DC24V
|
接近感應
|
套
|
2
|
|
5.
|
直流減速電機
|
中大
|
24GN 50K
|
直流電機
|
臺
|
2
|
|
物料碼垛單元
|
||||||
|
6.
|
物料碼垛單元
|
|
01A-MDPT
|
上海茂育
|
套
|
２
|
|
軌跡規劃單元
|
||||||
|
7.
|
軌跡規劃夾具
|
|
01A-MTGJ
|
上海茂育
|
套
|
1
|
|
零件排列單元
|
||||||
|
8.
|
倉庫單元
|
|
01A-LJPL
|
上海茂育
|
套
|
1
|
|
機床上下料單元
|
||||||
|
9.
|
模擬注塑機
|
|
01A-JCXL
|
上海茂育
|
套
|
1
|
|
配套快換夾具
|
||||||
|
10.
|
專用快換夾具
|
|
01A-ZKXP
|
上海茂育
|
套
|
1
|
|
|
|
|
繪圖模塊
|
|
|
|
|
|
專用繪圖模塊
|
|
01A-HT
|
|
套
|
1
|
|
電氣控制系統
|
||||||
|
11.
|
控制系統
|
|
含三菱PLC、繼電器、空開等
|
定制
|
套
|
1
|
|
人機交互終端
|
||||||
|
12.
|
觸摸屏
|
Kinco
|
G70
|
7寸彩色觸摸屏
|
套
|
1
|
|
13.
|
機械手
|
江蘇集萃
|
6軸，5KG
|
|
套
|
1
|
