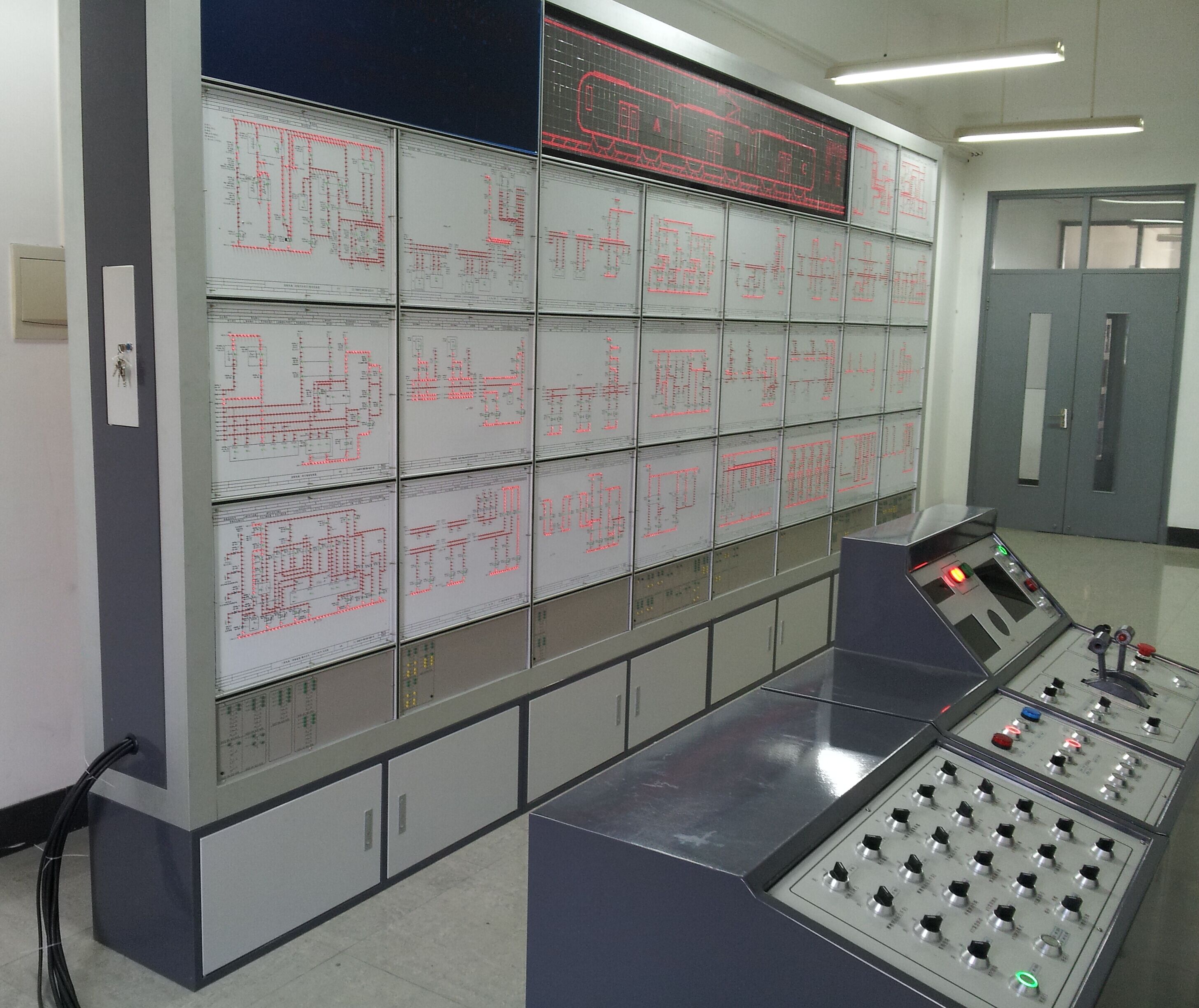

MY-CSGD01城市軌道交通列車電氣回路系統教學平臺

組成：

1）城市軌道車輛控制電氣回路（26個單元電路）系統；

2）城市軌道主控制臺實物模擬系統；

3）城市軌道車輛控制電路故障模擬系統；

4）故障測試終端。

功能：

1）傳授城市軌道交通列車控制電路的教學內容；

2）解決列車控制電路復雜，原理授課效果不佳的問題；

3）能夠?qū)收显O(shè)置、故障排除等相關內容進行教學。

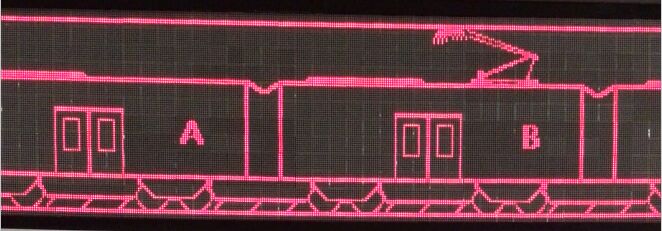

圖1-1 LED點陣屏升弓后效果圖

城市軌道交通牽引供電原理結構系列設備

編號	產 品名稱	規格比例	單位	附注
1	供電系統示意圖	1000×700	塊	示教板燈光顯示
2	接觸網組成模型	1200×400	臺	主模、承力索、吊弦、接觸線銅軌、接地線等與現場相符
3	改進式簡單懸掛模型	1200×400	臺	立模
4	全補償彈性鏈形懸掛	1500×400	臺	立模
5	銅接觸線截面圖	1000×700	塊	示教板，標明各部尺寸
6	絕緣子模型	2:1	件	立模
7	半補償鏈接觸懸掛中心錨結圖	700×500	塊	半立體示教板，標明各部尺寸
8	站場全補償中心錨結結構圖	1000×700	塊	半立體示教板，標明各部尺寸
9	彈性支柱吊弦安裝圖	1000×700	塊	半立體示教板，Y型結構，π結構
10	隧道內簡單吊弦安裝圖	1000×700	塊	半立體,標明各部尺寸
11	各種定位器安裝示意圖	1300×1000	塊	半立體、硬定位、軟定位、反定位、雙定位、單拉平定位
12	各種定位器示教板	1000×700	塊	半立體、直管定位器、T型定位器、軟定位器
13	線岔安裝圖	700×500	塊	半立體，標明各部尺寸
14	非絕緣錨段關節模型(直線)	2000×500×400	臺	立模、接觸線、承力索、電連接線、錨柱、軌道電路（12V電源）
15	非絕緣錨段關節模型(曲線)	700×500	臺	立模、接觸線、承力索、電連接線、錨柱、軌道電路（12V電源）
16	三跨絕緣錨段關節模型(直線)	700×500	臺	立模、接觸網、承力索、電連接線、絕緣子、軌道電路（12V電源）
17	三跨絕緣錨段關節模型(曲線)	600×400×400	臺	立模、接觸網、承力索、電連接線、絕緣子、軌道電路（12V電源）
18	四跨絕緣錨段關節模型(直線)	1000×700	臺	立模、接觸網、承力索、電連接線、絕緣子、軌道電路(12V電源）
19	四跨絕緣錨段關節模型(曲線)	1000×700	臺	立模、接觸網、承力索、電連接線、絕緣子、軌道電路(12V電源）
20	分區絕緣器結構示教板	1000×700	塊	示教板，標明各部尺寸
21	GW4-110D隔離開關模型	1300×1000	塊	半立體示教板，標明各部尺寸
22	GW5-110D隔離開關模型	1000×700	臺	立模，能動作演示
23	軟橫跨結構圖	1000×700	塊	半立體示教板，標明各部尺寸
24	鋼柱軟橫跨節點安裝圖	1000×700	塊	半立體示教板，標明各部尺寸
25	鋼筋混凝土柱軟橫跨節點安裝圖	1000×700	塊	半立體示教板，標明各部尺寸
26	軟橫跨節點結構圖	1300×1000	塊	半立體示教板，標明各部尺寸
27	隧道內全補償鏈形懸掛安裝圖	1000×700	塊	半立體示教板，標明各部尺寸
28	不開挖隧道簡單懸掛安裝圖	1000×700	塊	半立體示教板，標明各部尺寸
29	不開挖隧道簡單懸掛安裝圖	1000×700	塊	半立體示教板，標明各部尺寸
30	開挖隧道簡單懸掛安裝圖	1000×700	塊	半立體示教板，標明各部尺寸
31	隧道內全襝懸掛中心錨節圖	1000×700	塊	半立體示教板，標明各部尺寸
32	隧道內三跨錨段關節結構圖	1300×1000	塊	半立體示教板，標明各部尺寸
33	隧道內四跨錨段關節結構圖	1300×1000	塊	半立體示教板，標明各部尺寸
34	隧道內三跨錨段關節模型	1300×1000	臺	立體模型（12V電源）
35	隧道內四跨錨段關節模型	2000×1000	臺	立體模型（12V電源）
36	管形避雷器的安裝	1000×700	臺	半立體示教板
37	GW4-110D型隔離開關	1:3	臺	立模
38	SW₆110型斷路器	1:3	臺	立模
39	降壓(調壓)升壓方式主接線圖	1200×800	塊	示教板燈光顯示
40	牽引變電所直流系統	2000×1000	塊	示教板燈光顯示
41	SW₆110型斷路器工作原理	1200×800	塊	半剖示教板
42	GW4-110D型隔離開關工作原理	1200×800	塊	半剖示教板
43	AT供電原理圖	1000×800		燈光演示。
44	BT供電原理圖	1000×800		燈光演示。
45	ZN6-27.5真空斷路器	1:3		立模。
46	電力網模型	2000×400	臺	立模
47	變壓器模型	1：5	臺	立模
