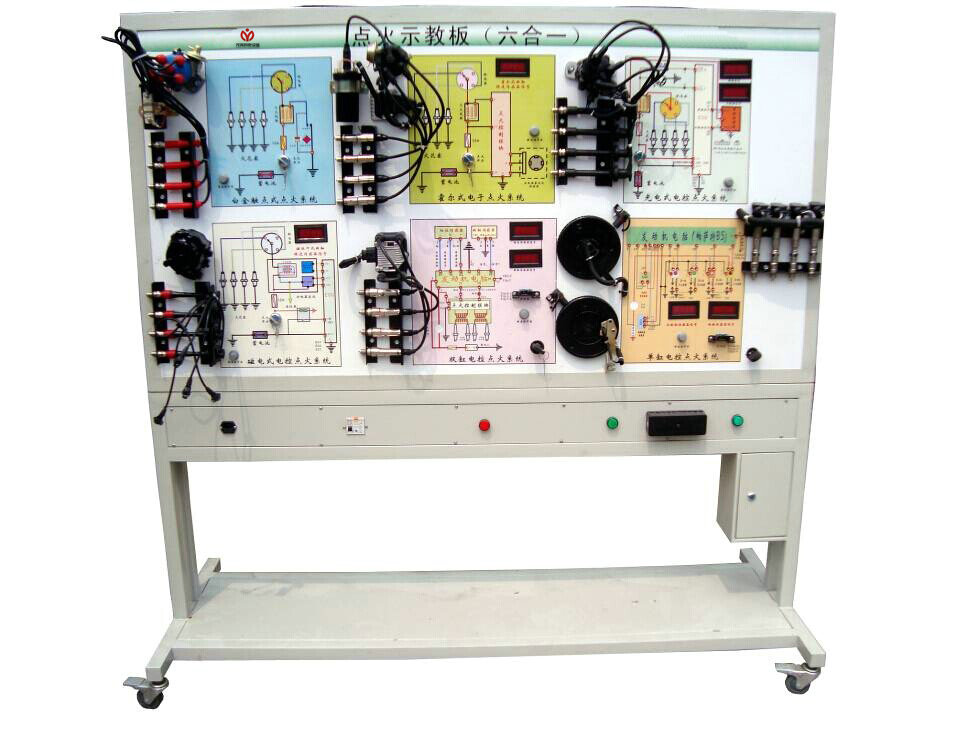

MY-8500 汽車發動機點火綜合示教板

汽車發動機點火綜合示教板（六合一）是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用發動機電控系統的真實部件，面板上繪有六種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等工作過程。通過發動機電控系統的演示，可清楚了解內部的結構與功能，便于學生較快地掌握發動機電控系統的構造和原理，提高學生對發動機電控系統的初步認識，使學生了解發動機電控系統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、汽車發動機點火綜合示教板（六合一）結構組成：
安裝六種類型點火系統:
1、傳統點火系統(國產白金點火系)
2、電控雙缸點火系統(時代超人)
3、電控單缸點火系統(帕薩特)
4、磁脈沖有分電盤式點火系統整套配件(豐田5A-FE)
5、電子霍爾式點火系統統整套配件(大眾)
6、日產SR20光電式點火系統整套配件
發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、彩色原理與結構圖、故障設置系統、使用說明書及任務驅動式實訓指導書等。
三、發動機點火示教板功能特點
1、操縱開關及按鈕，可真實演示汽車六種點火系統的工作過程。
2、數顯表顯示各傳感器信號電壓值；
3、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4、發光二極管顯示系統執行器狀態；
5、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6、汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
7、底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。
8、裝OBD診斷座，可測試系統故障碼及數據流等參數。
四、發動機點火示教板技術參數
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：12V直流電壓；
4、燃油壓力表：0～10kg/psi
5、工作溫度：-50℃～50℃；
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，
8、移動腳輪：100*60mm

汽車點火系統示教板（三合一）組成：
一、產品簡介：發動機點火示教板選用汽車三種點火系統實物，展示汽車點火系統的結構與原理；面板上繪有三種完整的點火系統的電路圖，設置有檢測端子，可通過儀器儀表檢測各種信號參數如電壓、電阻、頻率等。本示教板功能齊全、操作方便、安全可靠。
二、結構組成：發動機點火示教板安裝三類型點火系統: ① 傳統點火系統，② 大眾霍爾電子點火系統，③ 大眾電控雙缸點火系統;
發動機電腦、曲軸位置感應器、凸輪軸位置感應器等與點火直接相關的傳感器、點火放大器、電源、高壓線、高壓包、火花塞、調速電機、分電器、控制面板、可移動臺架、OBD診斷座、彩色原理與結構圖、故障設置系統、使用說明書及任務驅動式實訓指導書等。
三、功能特點：
1、操縱開關及按鈕，可真實演示汽車三種點火系統的工作過程。
2、數顯表顯示各傳感器信號電壓值；
3、通過面板上對應的電路檢測端子，可測試電壓、電流、阻值等各種信號參數；
4、發光二極管顯示系統執行器狀態；
5、故障模擬系統可模擬實際運行工況，設置多種實車常見故障。具體內容詳見故障模擬設置裝置說明。
6、汽車油漆高溫烤漆處理；轉動部件外加裝防護裝置；加裝交流電源漏電保護裝置。
7、底架部分采用實驗桌，臺面保留30cm寬空間,方便放置檢測用的儀器及儀表/實驗報告等，表面采用烤漆工藝，帶自鎖腳輪。

友情提示：
1、設備驗收：各采購單位收貨時請檢查發動機點火綜合示教板（六合一）的貨品外觀，核實發動機點火綜合示教板（六合一）的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供發動機點火綜合示教板（六合一）產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?font face="宋體">發動機點火綜合示教板（六合一）選型錯誤或發動機點火綜合示教板（六合一）購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對發動機點火綜合示教板（六合一）的發貨期為參考值，如您需要了解發動機點火綜合示教板（六合一）的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對發動機點火綜合示教板（六合一）有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關發動機點火綜合示教板（六合一）的技術咨詢。
