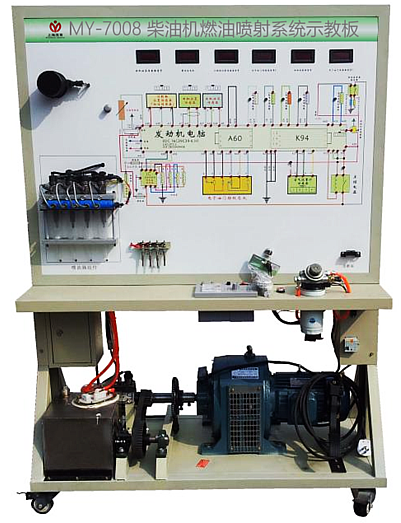

MY-7008柴油機燃油噴射系統示教板

柴油機燃油噴射系統示教板是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用共軌柴油發動機電子燃油噴射系統實物制作，充分展示共軌柴油發動機電子燃油噴射系統的組成結構和工作過程。通過電子燃油噴射系統的演示，可清楚了解內部的結構與功能，便于學生較快地掌握電子燃油噴射系統的構造和原理，提高學生對電子燃油噴射系統的初步認識，使學生了解電子燃油噴射系統更直觀更深入的教學目的。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
二、柴油機燃油噴射系統示教板功能特點：
1、真實可運行的共軌柴油發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。電機驅動曲軸位置信號輪，可演示電子燃油噴射工作情況。
2、示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3、示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對共軌柴油發動機噴射系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術規格：
1、外形尺寸：（約）：1240×600×1700mm(長×寬×高)
2、外接電源：AC 220V±10% 50Hz
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、鋼管：40*40*3mm
6、機柜：1.5mm冷板沖壓成形，
7、移動腳輪：100*60mm
四、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖和工作原理示意圖（面板：12009004mm)	套	1
2	發動機控制電腦(ECU)	全新	套	1
3	點火開關	全新	個	1
4	診斷座	全新	個	1
5	燃油箱	10L	個	1
6	油泵(含油泵插頭)	全新	套	1
7	油泵繼電器	全新	個	1
8	高壓油泵總成	全新	個	1
9	電子油門	全新	個	1
10	流量計	全新	套	1
11	油軌	帶4個120ml玻璃量杯	套	1
12	噴油嘴	全新	個	4
13	曲軸/凸輪軸位置傳感器及信號輪	全新	套	1
14	預熱塞	全新	個	4
15	預熱塞繼電器	全新	個	1
16	手油泵	全新	個	1
17	調磁電動機與調節器	全新	套	1
18	移動臺架(帶自鎖腳輪裝置)	1240×600×1700mm (長×寬×高)茂育	臺	1
19	故障模擬與排除裝置	實驗故障模擬	套	1
20	說明書	實驗指導	本	1
