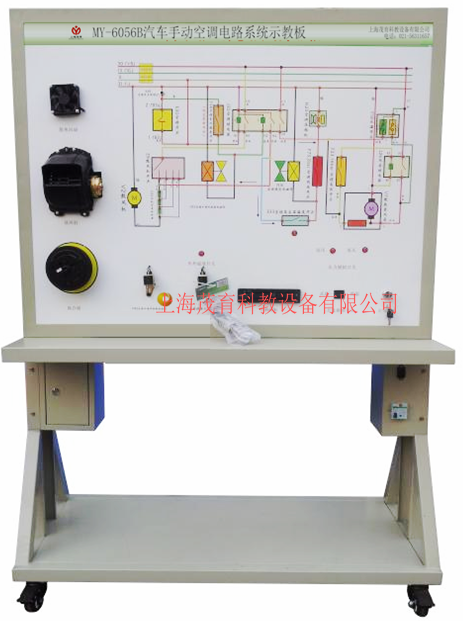

MY-6056B汽車手動空調電路系統實驗臺

汽車手動空調電路系統實驗臺-采用原車汽車手動空調電路系統實物為基礎，充分展示汽車手動空調電路系統的組成結構和工作過程�？汕宄穗娐冯娖鹘Y(jié)構與功能，便于學生較快電路原理，提高學生對電路的初步認識，使學生了解空調電路起到更直觀更深入的教學目的。
二、功能特點：
1、真實可運行的汽車手動空調電路系統，充分展示汽車手動空調電路系統的組成結構。
2、操縱空調面板上的各種開關，可清楚觀察鼓風機轉速的調節與壓縮機控制等，可真實演示空調電路系統的工作過程。
3、面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；UV平板噴繪面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析汽車空調電路系統的工作原理。
4、面板上安裝有檢測端子，可直接在面板上檢測空調電路系統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5、示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的鋼制臺面，方便放置資料、輕型檢測儀器等。
6、示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
三、技術參數：
1、外形尺寸：1240×650×1700mm(長×寬×高)
2、外接電源：交流220V±10% 50Hz
3、工作電壓：直流12V
4、工作溫度：-40℃～+50℃
5、顏色：7032
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，背面設置維修門；
8、移動腳輪：100*60mm
四、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖（12009004mm)	套	1
2	空調控制面板	原車	套	1
3	點火開關		個	1
4	鼓風機總成	原車	套	1
5	壓縮機離合器	原車	套	1
6	鼓風機開關與電阻器	原車	套	1
7	溫控器與溫度傳感器	原車	套	1
8	保險絲盒（帶繼電器一體安裝）	帶專用標簽打印機的標識	個	1
9	移動臺架(帶自鎖腳輪裝置)	1240×650×1700mm(長×寬×高)	臺	1
10	傳感器數值顯示數顯表	茂育配套	套	1
11	故障模擬與排除裝置	茂育配套	套	1
12	設備教師手冊	茂育配套	套	1
13	設備合格證、保修卡	茂育配套	套	1
14	電源變壓器及附件	茂育配套	套	1
15	漏電保護開關及附件	茂育配套	套	1
