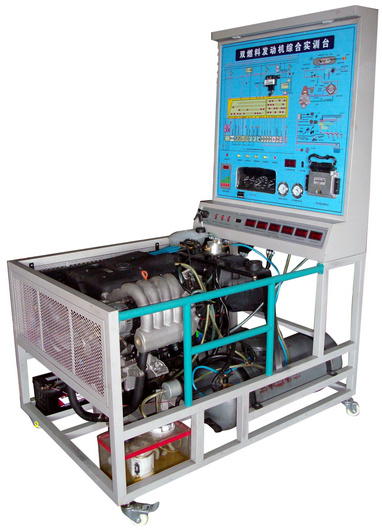

汽車雙燃料發動機實訓臺-是配合大中院校、部隊、汽修等專業的汽車培訓技能之用,該設備采用電控汽油發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。發動機采用4G93電噴發動機總成電控單元,燃油供給系統,水冷卻系統蓄電池排氣管及變速器等組成,發動機可進行起動、加速、減速等正常工況的實踐操作,真實展示電控汽油發動機的組成結構和工作過程。通過發動機實訓臺的演示,可清楚了解內部的結構與功能,便于學生較快地掌握發動機的構造和原理,提高學生對發動機的初步認識,使學生了解發動機起到更直觀更深入的教學目的,是各汽車學校對發動機理論和維修實訓的理想的教學設備。
二、功能特點:
1、真實可運行的電控汽油發動機,充分展示電控汽油發動機的組成結構和工作過程,發動機可進行起動、加速、減速等正常工況的實踐操作。
2、實訓臺由發動機總成及運行附件的固定臺架和運行檢測控制面板臺架兩部分組成。
3、實訓臺面板上繪有彩色UV平板噴繪電路圖,學員可直觀對照電路圖和發動機實物,認識和分析控制系統的工作原理;面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色系統電路圖。
4、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
5、設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
6、實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表,可實時顯示發動機轉速等參數變化;
7、實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
8、實訓臺配備有電源總開關、防護保護裝置。
9、實訓臺底座采用鋼結構焊接,正前方/兩側焊接圓形護手桿,表面采用噴涂工藝處理,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
三、技術規格:
1、工作電源:直流12V(蓄電池:60AH 12V)
2、燃油標號:依發動機型號
3、油箱容積:10
4、工作溫度:-40℃~+50℃
5、鋼管:40*40*3mm
6、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
7、移動腳輪:120*80mm
8、外形尺寸:1500×1000×1700mm
