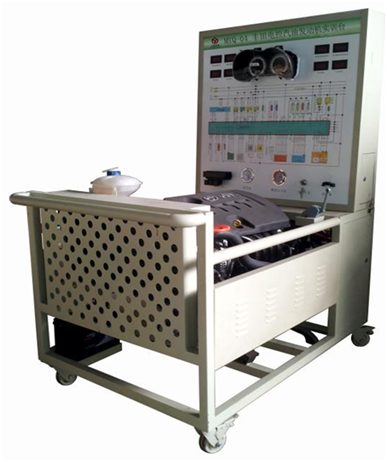

MYQ-47豐田凱美瑞發動機實訓臺

豐田凱美瑞發動機實訓臺-采用翻新豐田凱美瑞2AZ-FE電控汽油發動機為基礎，對發動機可進行起動、加速、減速等工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。適用于中高等職業技術學校和培訓機構對汽車發動機和維修實訓的教學需要。
二、功能特點：
1、真實可運行的電控汽油發動機，充分展示電控汽油發動機的組成結構和工作過程。
實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理。
2、實訓臺面板上安裝有汽車儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化。
3、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4、實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行ECU編碼查詢、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
5、實訓臺配備有油門控制裝置，可方便對發動機加速減速。
6、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
7、實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術參數：
1、外形尺寸：1500×1000×1700mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機型號
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
四、基本配置(每臺)：

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子以及彩色電路圖	套	1
2	組合儀表	原廠配置	套	1
3	發動機控制電腦(ECU)	原廠配置	臺	1
4	診斷座	OBDⅡ	個	1
5	點火開關(帶識讀線圈)	原廠配置	個	1
6	防盜盒	原廠配置	個	1
7	燃油壓力表	0-10kg/cm²	個	1
8	真空壓力表	0-76in.Hg	個	1
9	發動機總成		套	1
10	燃油箱	10L	個	1
11	汽油泵(含汽油泵插頭)	原廠配置	套	1
12	油門控制裝置	原廠配置	套	1
13	進、排氣管(帶保護罩)	原廠配置	套	1
14	水箱(含不銹鋼保護罩)	原廠配置	套	1
15	冷卻電子風扇	PDM-S81JOES，12V，80W	個	2
16	蓄電池	65D26R，12V 65Ah，560CCA	臺	1
17	繼電器	含：起動繼電器、油泵繼電器、冷卻風扇繼電器等	套	1
18	保險絲盒	原廠配置	個	1
19	電源總開關	50A	個	1
20	移動臺架(帶自鎖腳輪裝置)	1500×1000×1700mm(長×寬×高)	臺	1
21	設備教師手冊	茂育配套	套	1
22	設備合格證、保修卡	茂育配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查豐田凱美瑞發動機實訓臺的貨品外觀，核實豐田凱美瑞發動機實訓臺的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供豐田凱美瑞發動機實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對豐田凱美瑞發動機實訓臺的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌呢S田凱美瑞發動機實訓臺選型錯誤或設備購買數量錯誤，造成豐田凱美瑞發動機實訓臺的退換貨要求，將不被接受；
4、設備貨期：對豐田凱美瑞發動機實訓臺的發貨期為參考值，如您需要了解豐田凱美瑞發動機實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對豐田凱美瑞發動機實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關豐田凱美瑞發動機實訓臺的技術咨詢。
