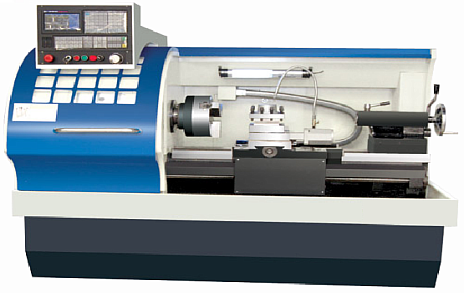

CK6140型數控車床

一、數控車床-機床-特點：
1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；并對吊裝鏟運進行了合理安排。
2、床身及主要部件均采用高規格的云南優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。
3、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。
4、機床的功能部件，包括主軸、滾珠絲杠、潤滑裝置、刀架、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。
5、二軸進給系統導軌采用淬火并貼塑（硬軌）工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。
6、滾珠絲杠的結構，可完成精準的移動及定位，摩擦小、速度快、壽命長。
7、二軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。
8、滾珠絲杠軸承為進口專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。
9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。
10、配置自動集中潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。
11、機床配置防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃�油電氣處理，整體新穎美觀、可靠實用，
12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠管理和工作區域的衛生提供了有力的保障�？呻S時快速排屑，節省時間人力。
13、數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國際/國內品牌，故障低、經久耐用。
14、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。
15、 臥式數控車床采用機電一體化設計，外形美觀，結構合理，用途廣泛，操作方便。該機床可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱螺紋、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面等特形零件更能顯示出它效率高、質量穩定可靠的優越性。
二、人 員 培 訓

序號	項目	培訓內容
1	編程	1） 程式組成、坐標系介紹 2） 指令特別介紹講解
		學員練習編程
2	操作	1) 機床整體結構、開機步驟、操作面板按鍵功能介紹 2) 加工程式編輯、操作講解、學員練習編輯程式
		1) 刀具補正方法及工件移動設定講解及學員練習 2) 程式測試步驟講解及學員練習 3) 機床操作注意事項及防撞車注意事項
3	機械維護	1） 機械結構介紹 2） ·主軸結構介紹 3） ·X、Z軸結構介紹 4） ·換刀機構介紹 5） ·冷卻及潤滑系統結構介紹
		1) 常見機械故障及維護： ·主軸異聲 ·換刀動作分解 ·X軸異聲及方向尺寸不準 ·Z軸異聲及方向尺寸不穩 ·撞車處理過程
4	電器維護	1） 常見電器元件及符號介紹 2） 基本電器知識介紹 3） 機床CNC電器控制圖講解
		1) 常見電器故障排除 2) ·常見處理方法 3) ·伺服報警處理 4) ·模組及主機板指示燈說明 5) 參數含義及修改方法
5	測試	程式操作測試 機械、電器維護

三、機床的主要規格與參數

技術名稱		技術參數
床身上最大工件回轉直徑		Φ420mm
最大工件長度（頂尖距）		750mm
最大工件 加工直徑	床身	Φ420mm
	拖板	Φ215mm
最大工件加工長度		650mm
主軸頭形式及錐孔		C6
主軸通孔直徑		Φ65mm
主軸轉速      (變頻無級)		50～2000/rpm
主軸功率		5.5KW
快速移動速度    X/Z軸		6000/8000mm/min
拖板最大行程    X/Z軸		X:260/Z:680mm
電動刀架形式及裝刀數		立式  4工位
刀桿截面尺寸		20×20mm
定位精度        X/Z軸		≤0.02/0.03mm
重復定位精度    X/Z軸		≤0.01/0.016mm
工件加工精度		IT6～ IT7
工件表面粗糙度		Ra1.6
頂尖套簡內孔錐度		莫氏4號
頂尖套筒最大移動量		150 mm
尾座套筒直徑		φ65 mm
橫向最大移動量		±10mm
外形尺寸		2130×1400×1800 mm
機床凈重量		1750KG
電源類型/功率		三相AC380V ±10%  50HZ  ≤8KW

四、機床主要配置
1：變頻主軸（實現無級調速）
2：三爪自定心手動卡盤
3：四工位電動刀架
4：X/Z軸伺服進給電機
5：大流量冷卻系統
6：自動潤滑系統
7：數控系統：MYKT828Ti（總線控制）

---

友情提示：
1、設備驗收：各采購單位收貨時請檢查數控車床的貨品外觀，核實數控車床的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供數控車床使用說明書和質保期，在質保范圍內提供對數控車床的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臄?shù)控車床選型錯誤或設備購買數量錯誤，造成數控車床的退換貨要求，將不被接受；
4、設備貨期：對數控車床的發貨期為參考值，如您需要了解數控車床的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對數控車床有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關數控車床的技術咨詢；

---
