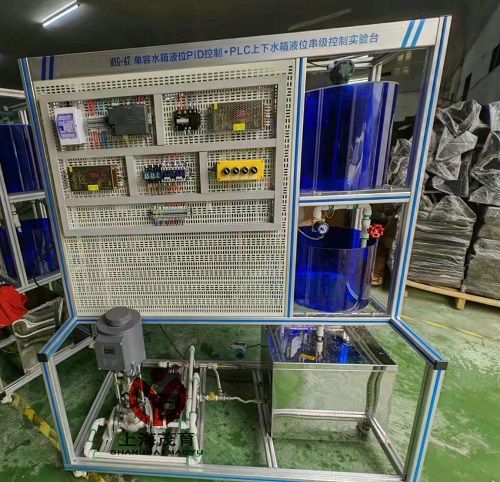

MYG-47 單容水箱液位串級控制實驗裝置

一、單容水箱液位串級控制實驗裝置-功能要求：
要求實驗臺利用自動化儀表技術，計算機技術，通訊技術和自動控制技術，以實現對水箱液位的串級控制；通過PLC編程等方式實現對液位的串級PID控制；系統的控制效果既可通過水箱刻度直觀地反映出來，也可通過傳感器進行精確檢測，通過軟件顯示瞬態響應指標進行對比，以便準確評估控制性能，并提供二次開發功能。

二、各項指標要求：
1、實訓屏：提供實驗所需的單相AC220V電源，總電源由帶漏電保護的空氣開關控制，另控制屏內部設有電流型漏電保護器，配有漏電報警指示燈和告警復位按鈕。實訓裝置的電網電壓由一只指針式交流電壓表監示。
2、智能電動調節閥：等百分比特性內置侍服放大器,稀土永磁同步電機,體積小,力矩大。工作電壓 24VAC，輸入電流4-20mADC。
3、單相磁力泵：無泄漏，低噪音，單相 220VAC，功率不大于90W。
4、三相磁力泵：無泄漏，低噪音，三相220VAC，功率不大于180W，揚程不小于8米。
5、溫控調壓模塊+散熱器：全隔離單相交流可控硅調壓模塊；控制信號：4-20mADC。
6、壓力變送器：不低于0.5級精度；輸出信號：選4-20mADC（二線制）；接頭及外殼材料：不銹鋼。
7、Pt100溫度傳感器及溫度變送器：A級；溫度變送器：0.5級精度，0-100℃。
8、渦輪流量計及流量變送器：量程：0-1200L/h；輸出信號：4-20mADC；精度：0.5級。
9、PLC控制系統：配置一個4入/2出模擬量模塊EM AM06，可完成所有單通道輸出、多通道輸入控制實驗。

---
