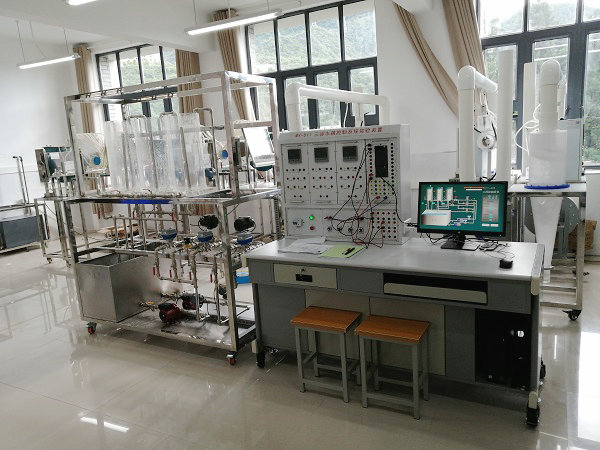

MY-511 三容水箱控制系統實驗裝置

MY-511 三容水箱控制系統實驗裝置-是由三只互相聯通的水箱組成，這是一臺具有多個輸入和多個輸出的非線性耦合被控物理模型。它的出現為大專院校，科研院所從事自動控制理論和過程控制研究的教師和科研人員提供了一個具體的復雜的被控對象。三個水箱的液位之間存在一定的非線性耦合關系。在這個系統中，既可以進行單個水箱的液位單回路控制，也可以對相鄰兩個水箱的液位進行解耦控制，更可以對三個水箱的液位進行多變量的控制。另外，可以通過閥門的切換將三容水箱控制系統簡化雙容液位控制系統。
本裝置是模擬現代工業生產過程中對液位進行測量、控制，觀察其變化特性，研究過程控制規律的教學產品。它具有過程控制動態過程的一般特點（大慣量、大延時、非線性），是控制理論與控制工程、過程控制理論教學、實驗和研究的理想實驗平臺。通過水箱液位的控制系統實驗，用戶除了掌握過程控制理論、計算機、儀器儀表知識和現代控制技術之外，還可以熟悉生產過程的工藝流程，從控制的角度理解它的靜態和動態的工作特性。
二、實驗內容（常規配置）
1、水箱液位傳感器的特性及其標定
2、單容水箱對象特性測試實驗
3、雙容水箱對象特性測試實驗
4、三容水箱對象特性測試實驗
5、單容水箱液位的定值控制實驗
6、雙容水箱液位的定值控制實驗
7、三容水箱液位的定值控制實驗
8、壓力的單閉環控制實驗
9、流量的單閉環控制實驗
10、水箱液位與流量的串級控制實驗
11、液位的變比值控制實驗
三、配置清單:（常規配置）

序號	名稱	數量
1	電源控制屏	1件
2	實驗桌	1張
3	智能調節儀（按實驗要求需配3件）	3件
4	S7-1200PLC可編程控制器（西門子S7－1200<主機，集成24點開關量，14點輸入/10點輸出>，模擬量模塊）	1件
7	高可靠護套結構實驗連接線、航空連接電纜及實驗配件	1套
8	三容水箱對象系統實驗裝置	1套
9	配套實驗教學軟件	1套

友情提示：

1、設備驗收：各采購單位收貨時請檢查三容水箱控制系統實驗裝置的貨品外觀，核實通用三容水箱控制系統實驗裝置的數量及配件，拒收處于受損狀態的三容水箱控制系統實驗裝置；

2、設備質保：茂育將為各采購單位提供三容水箱控制系統實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對三容水箱控制系統實驗裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌娜菟淇刂葡到y(tǒng)實驗裝置選型錯誤或購買三容水箱控制系統實驗裝置數量錯誤，造成三容水箱控制系統實驗裝置的退換貨要求，將不被接受；

4、設備貨期：對三容水箱控制系統實驗裝置的發貨期為參考值，如您需要了解三容水箱控制系統實驗裝置的精確貨期，請與茂育的銷售人員聯系；

5、咨詢電話：如各采購單位對三容水箱控制系統實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關三容水箱控制系統實驗裝置的技術咨詢。
