技術指標 | 說 明 |

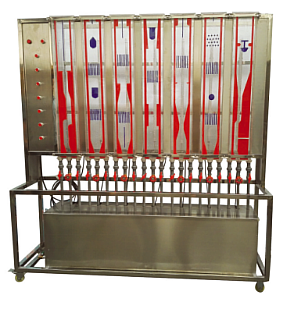

流線流瀑實驗裝置-特點 |
1、整個裝置美觀大方,結構設計合理,整體感強,具備強烈的工程化氣息,能夠充分體現現代化實驗室的概念。 2、設備整體為自行式框架結構,并安裝有禁錮腳,便于系統的拆卸檢修和搬運。 3、本實驗裝置所有流動繞體均采用優質有機玻璃制作,繞體部分采用有色材料,觀察部分采用透明材料,實驗現象清晰,方便學生觀察。 4、流動繞體類型多樣:文丘里模擬,轉角模擬,突擴突縮模擬、流線體及孔板模擬,圓形體及直線收尾體模擬,球閥全開模擬,具有良好的實驗效果。 5、所有管件和框架均采用304不銹鋼材質,進行精細拋光處理,體現整個裝置的工藝完美性。 6、裝置設計可360度觀察,實現全方位教學與實驗。 |
流線流瀑實驗裝置功能 |
觀察流體流過不同繞流體的流動現象。 演示觀察流量或進氣量改變流場的變化情況。 |
設計參數 |
常壓、常溫操作。 液體流量:0-5m3/h。 |
公用設施 |
水:裝置自帶不銹鋼水槽,實驗時經離心泵進入實驗導管并循環使用。 電:電壓AC220V,功率1.0KW,標準單相三線制。 實驗物料:清潔自來水。 |
主要設備 |
1、水泵為不銹鋼離心泵:功率750W,最大流量7.0m3/h。 2、摻氣量多少及氣泡大小由摻氣裝置可調。 3、顯示面尺寸:150×1000 mm,優質有機玻璃制作。 4、燈光照明,大小氣泡隨水流的流動過程均清晰可見。 5、外罩及流場邊界由色彩和諧的有機玻璃制作。 6、水箱:容積100L,304不銹鋼材質,帶貯水排空底閥,管路循環回水與泵吸入口間隔板設計。 7、管路:透明材質,壁厚≥2.5mm。 8、電器:接觸器、開關、漏電保護空氣開關。 9、304不銹鋼儀表柜:測控、電器設備在實驗架上。 10、外形尺寸:1600*500*1800mm(長×寬×高),304不銹鋼框架,帶移動腳輪及禁錮腳。 11、工程化標識:包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套,使學生處于安全的實驗操作環境中,學會工程化管路標識認知,培養學生工程化理念。 |
友情提示:
1、設備驗收:各采購單位收貨時請檢查流線流瀑實驗裝置的貨品外觀,核實流線流瀑實驗裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供流線流瀑實驗裝置使用說明書和質保期,在質保范圍內提供對流線流瀑實驗裝置的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌牧骶流瀑實驗裝置選型錯誤或設備購買數量錯誤,造成流線流瀑實驗裝置的退換貨要求,將不被接受;
4、設備貨期:對流線流瀑實驗裝置的發貨期為參考值,如您需要了解流線流瀑實驗裝置的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對流線流瀑實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關流線流瀑實驗裝置的技術咨詢;
