| 分 項 | 說 明 | |||

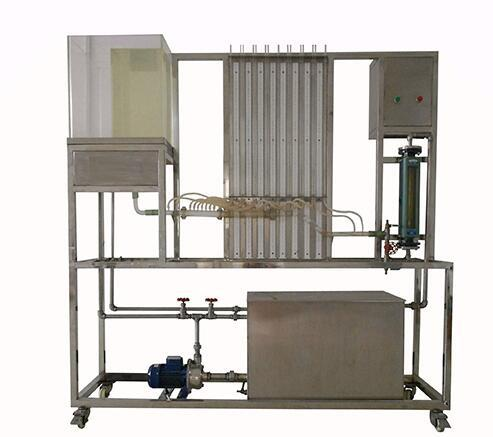

| 伯努利實驗裝置-特點 |
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。 2、伯努利實驗裝置-整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。 3、本實驗裝置主體部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。 4、本實驗裝置可定性驗證流體在流動過程中的機械能轉化；可驗證流體連續性方程，測定直管阻力及測定點速度。 5、裝置設計可360度觀察，實現全方位教學與實驗。 |
|||
| 裝置功能 |
1、測定分析流體流經不同位置（管徑、高度）穩定界面時的壓力變化情況。 2、了解流體在管內流動時，流體阻力的表現形式。 3、演示分析畢托管的工作原理。 4、觀察分析流體流經不穩定界面（突擴和突縮）時的壓力變化情況。 5、可根據柏努利方程分析直管沿程阻力及局部阻力的測定原理。 |
|||
| 設計參數 | 壓力范圍：10~800 mmH2O。液體流量：200~2000 L/h；常溫、常壓操作。 | |||
| 公用設施 |
水：裝置自帶不銹鋼水槽，實驗時經離心泵進入實驗導管并循環使用。 電：電壓AC220V，功率200W，標準單相三線制。 實驗物料：清潔自來水。 |
|||
| 主要設備 |
1、優質有機玻璃實驗管，上裝實驗逐漸增大和逐漸縮小導管內徑d=14-30mm 。高達23個測壓點，管內最大流量可達2000 L/h。 2、演示板：表面噴塑鋁板，配水平坐標線。優質有機玻璃測壓管，可測定分析各測壓點的壓力變化情況。304不銹鋼低位槽,容積：80L。 3、優質有機玻璃循環水箱：容積≥90 L。 4、磁力循環泵：功率260W，最大流量1m3/h，揚程12 m。 5、液體轉子流量計：240～2000 L/h。 6、管路：透明材質，壁厚≥2.5mm。 7、額定電壓：220V，總功率：0.5kW，質量：約100 kg。 8、外形尺寸：2000×580×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 9、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理 念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力（差） | U型管 | U型管壓差計 | 無 | |
| 中心速度 | 畢托管 | 液柱高度 | 無 | |
| 液體流量 | 轉子流量計 | 流量計就地顯示 | 管路出口閘閥（手動） | |
友情提示：
1、設備驗收：各采購單位收貨時請檢查伯努利實驗裝置的貨品外觀，核實的伯努利實驗裝置及配件，拒收處于受損狀態的伯努利實驗裝置；
2、設備質保：茂育將為各采購單位提供伯努利實驗裝置說明書，在質保范圍內提供對伯努利實驗裝置的免費維修，超出條件承諾時提供對伯努利實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е?/span>伯努利實驗裝置的選型錯誤或購買伯努利實驗裝置數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對伯努利實驗裝置的發貨期為參考值，如您需要了解伯努利實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、如各采購單位對伯努利實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關伯努利實驗裝置的技術咨詢。
