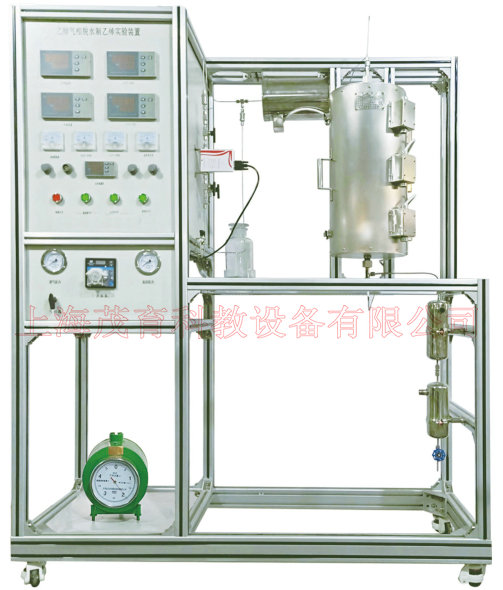

MYHG-55乙醇氣相脫水制乙烯實驗裝置

技術指標	說明
乙醇氣相脫水制乙烯實驗裝置-功能	1、了解以乙醇氣相脫水進行制備乙烯的過程，學會設計實驗流程和操作； 2、掌握乙醇氣相脫水操作條件對產物收率的影響，學會獲取穩定的工藝條件的方法。 3、熟固定床反應器的特點以及其它有關設備的使用方法，提高實驗技能。
主要配置	主要由開啟式管式爐、反應管、質量流量計、預熱器、蠕動泵、壓力表、閥門、溫度傳感器、中央處理器、觸摸屏、高品質鋁合金型材框架。
公用設施	水：裝置需冷卻水，自帶和自來水管相連的接口。電：電壓AC380V，功率3.5KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。實驗物料：乙醇
技術參數	1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：電壓：220V；工作壓力：<0.5MPa。 2、1 路氣體管路，氣體質量流量控制器控制氣體流量，流量規格：200ml/min，N₂標定，準確度：±1%F.S。 3、Φ280*500mm開啟式電阻絲加熱爐，加熱功率1.5KW，加熱形式：碳化硅爐+金屬內襯，最高溫度800℃。 4、管式固定床反應器：不銹鋼316L，內徑Φ15mm，長度500mm，催化劑裝填量：1-10ml 5、預熱器：功率500W，304不銹鋼材質。內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力:常壓。 6、產品冷凝器：316L衛生級不銹鋼，Φ76×200mm（316L內盤管）。 7、氣液分離器：容積500mL，316L衛生級不銹鋼。 8、液體泵：蠕動泵，轉速范圍0.1～50rpm，流量：0.2-10ml/min，4～20mA遠程輸出控制。 9、鼓泡罐：容積1.0L，304不銹鋼材質。 10、濕式氣體流量計：額定流量：0.2m³/h，容積：2L，精度：±1%。 11、不銹鋼防震指針壓力表0-0.25MPa,數量2個。 12、溫度傳感器：K熱電偶，顯示分度0.1℃。 13、管路閥門：316L不銹鋼精密卡套管和閥門。 14、節能環保冷凝系統：溫度范圍-10～20℃，5L，數字式，控溫精度±0.5℃。 15、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 16、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 17、溫度模塊：分辨率0.1℃，精度0.5%，內建RS485通訊模式。 18、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 19、額定電壓：380V，總功率：3.5kW。 20、外形尺寸：1500×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 21、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 22、配數據采集軟件一套，在線工業組態軟件一套。
測控組成	變量	檢測機構	顯示機構	執行機構
	氣體流量	氣體質量流量控制器	觸摸屏	閥控
	乙醇加入量	蠕動泵	觸摸屏	轉速調節
	預熱器加熱溫度	K型熱電偶	觸摸屏	調壓模塊
	反應器加熱溫度	K型熱電偶	觸摸屏	調壓模塊
	反應溫度	K型熱電偶	觸摸屏	無
	反應壓力	指針式壓力表	壓力表就地顯示	無

友情提示：

1、設備驗收：各采購單位收貨時請檢查乙醇氣相脫水制乙烯實驗裝置的貨品外觀，核實的乙醇氣相脫水制乙烯實驗裝置及配件，拒收處于受損狀態的乙醇氣相脫水制乙烯實驗裝置；

2、設備質保：茂育將為各采購單位提供乙醇氣相脫水制乙烯實驗裝置說明書，在質保范圍內提供對乙醇氣相脫水制乙烯實驗裝置的免費維修，超出條件承諾時提供對乙醇氣相脫水制乙烯實驗裝置的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е?/span>乙醇氣相脫水制乙烯實驗裝置的選型錯誤或購置乙醇氣相脫水制乙烯實驗裝置數量錯誤，造成乙醇氣相脫水制乙烯實驗裝置的退換貨要求，將不被接受；

4、設備貨期：對乙醇氣相脫水制乙烯實驗裝置的發貨期為參考值，如您需要了解乙醇氣相脫水制乙烯實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對乙醇氣相脫水制乙烯實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關乙醇氣相脫水制乙烯實驗裝置的技術咨詢。
