| 技術指標 | 說 明 | ||||
| 裝置功能 |
1、理解吸附理論、掌握所學理論知識，并與實踐相結合。 2、掌握吸附中變壓吸附的應用，了解變壓吸附設備，并學會設備的操作。 3、掌握變壓吸附中壓力的變化、閥門切換時間變化與吸附量的關系。 |
||||

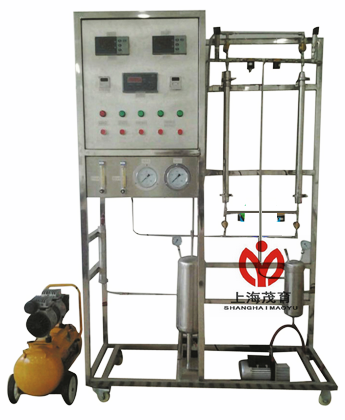

| 主要配置 | 吸附塔、吸附劑、空壓機、真空泵、壓力表、流量計、測氧儀、不銹鋼管路、閥門、不銹鋼框架、不銹鋼控制屏。 | ||||
| 公用設施 |
1、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。 2、氣：空氣來自空壓機（自帶氣源）。 3、實驗物料：空氣。常壓操作，溫度：<50℃。 |
||||
| 技術參數 |
1、吸附塔：管徑Φ38mm，管長750mm，304不銹鋼材質，兩端快裝卡套連接方便填裝吸附劑。 2、無油空壓機：功率550W，排氣量36L/min，額定排氣壓力0.8MPa。 3、真空泵：旋片式真空泵 抽速: ≥2L/s, 轉速: 2800r/min，功率: 370w。 4、氣體轉子流量計：16-160ml/h和25-250ml/h，根據產氣量選配。 5、吸附劑：PSA-5A型富氧分子篩。氧分析儀。 6、工作壓力：-0.1-0.6MPa，溫度計：0-100℃。 7、正泰電器：接觸器、開關、漏電保護空氣開關。 8、塔體、管路、管件及閥門均為304不銹鋼。 9、各項操作及壓力、溫度、流量的顯示、調節、控制全在控制屏面板進行。 10、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。 11、外形尺寸：1200×500×1800mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。 |
||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動調節 | ||
| 吸附塔溫度 | PT100鉑電阻 | 數字溫度儀表 | 無 | ||
| 吸附壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | ||
| 氧濃度 | 氧濃度傳感器 | 氧分析儀 | 無 | ||
| 數字型變壓吸附實驗裝置（電腦自配） | |||||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 | |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動調節 | ||
| 吸附塔溫度 | PT100鉑電阻 | 數字溫度儀表，精度：0.5%FS | 無 | ||
| 吸附壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 | ||
| 氧濃度 | 氧濃度傳感器 | 氧分析儀 | 無 | ||
| 吸附時間 | 時間控制器 | 上位機采集 | 無 | ||
| 軟件組成 | 模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：壓力、溫度、流量、氧濃度、時間等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套 | ||||
友情提示：
1、設備驗收：各采購單位收貨時請檢查變壓吸附實驗裝置的貨品外觀，核實的變壓吸附實驗裝置及配件，拒收處于受損狀態的變壓吸附實驗裝置；
2、設備質保：茂育將為各采購單位提供變壓吸附實驗裝置說明書，在質保范圍內提供對變壓吸附實驗裝置的免費維修，超出條件承諾時提供對變壓吸附實驗裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е伦儔何綄?shí)驗裝置的選型錯誤或購變壓吸附實驗裝置數量錯誤，造成變壓吸附實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對變壓吸附實驗裝置的發貨期為參考值，如您需要了解變壓吸附實驗裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對變壓吸附實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關變壓吸附實驗裝置的技術咨詢。
