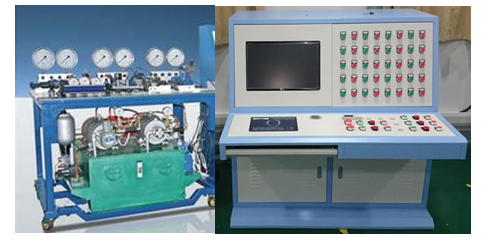

-以典型的組合機床液壓系統為實訓對象，培養學生熟悉和了解液壓傳動的工作原理和基本概念、元件的組成特點和應用、組合機床液壓系統的組成等。初步掌握液壓系統的調試、常見液壓系統故障的處理和排除能力。同時本裝置還配有智能人機操作考核系統，教師可以通過上位機或智能人機操作系統進行故障的設置，學生通過故障現象并結合具體的電路進行分析，最后通過智能人機交換系統進行故障的排除，以提高學生的綜合能力。適合各職業院校機電類專業“液壓傳動”、“液壓與氣壓傳動”等課程的實訓教學。

二、技術參數
1、輸入電源：三相四線～380±10% 50Hz
2、工作環境：溫度-10℃～+40℃相對濕度 ＜85%(25℃)
3、裝置容量：＜2kVA
4、變量葉片泵：額定壓力7Mpa,額定流量8L/min
5、電機：額定電壓380V,額定功率1.5kW,轉速1420r/min,絕緣 B
三、實驗內容
1、組合機床液壓回路的安裝與調試實驗
2、液壓系統常見故障的分析與排除實驗
(1) 模擬液壓泵進油口過濾器堵塞
(2 )液壓泵反轉
(3 )液壓泵進油管密封不良、阻力過大等常見故障
(4 )溢流閥阻尼孔堵塞、錐閥漏裝、密封不良等常見故障
(5) 換向閥閥芯卡死、換向不到位、不換向等常見故障
(6) 減壓閥運行中常見故障
(7) 節流閥小孔堵塞、節流性能不符合要求等常見故障
(8) 組合機床電氣元件的常見故障
3、繼電器組控制液壓基本回路設計與連接實驗
4、PLC控制液壓回路動作實驗
5、液壓泵性能測試（壓力流量檢測）
四、功能特點
針對性強：可設置工業現場中液壓系統一些常見的故障，鍛煉學生分析問題和解決問題的能力。
安全性好：設有液壓泵反轉、液壓泵吸油口堵塞及過載保護等功能，以防止長時間處于故障狀態使設備零件損壞。
五、主要零部件單：
