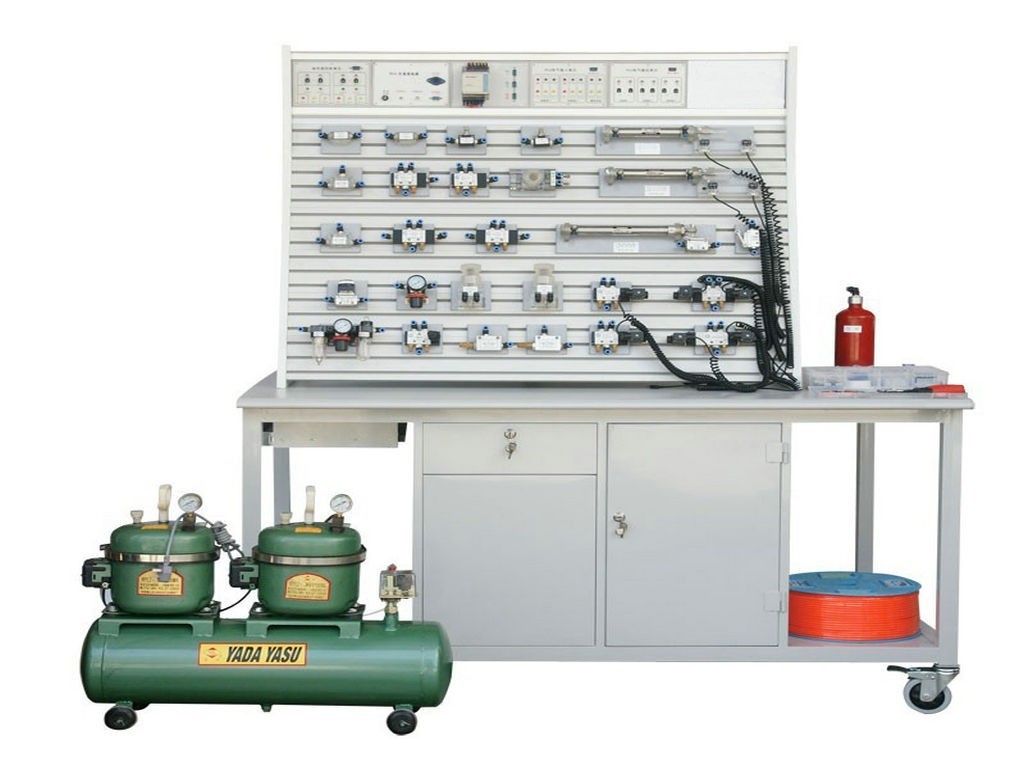

MYYA-19B氣動PLC控制實驗裝置（鋁槽式）雙面雙套

氣動PLC控制實驗裝置（鋁槽式）（雙面雙套）是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材內容要求，參考廣大師生的建議，精心設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編程序控制器（PLC）學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
該系統適應于大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》、《 PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗臺。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控制原理及設計方法等。以及掌握PLC可編程序控制器的功能，控制原理及編程技巧等。
二、特點：
1、MYYA-19B鋁槽式氣動PLC控制實驗設備采用了鐵桌鋁槽結構，實驗元件可自由安裝移動，靈活性大。
2、實驗氣動元件均裝有鋁制專用底板，實驗時組裝快捷，方便。
3、實驗電氣控制采用低壓直流24V電源，實驗回路控制安全。
4、電氣主控制單元采用PLC可編程序控制器，可與PC微機通訊實現微機智能控制。同時，還可采用獨立的繼電器控制單元進行電氣控制，通過比較，突出PLC可編程控制器控制的優越性，加深對PLC可編程控制器的了解及掌握。
三、技術參數
1、PLC可編程序控制器：三菱FX1s-14MR型主機（可根據客戶要求選擇），8輸入、 6輸出(繼電器輸出）
2、交直流電源：輸入 AC 220V 輸出：DC24V/2A
3、空氣壓縮機（WY5.2雙頭靜音氣泵）
電源：AC220V 電機功率：175W ×2只，氣罐容積：18L 額定輸出氣壓 0.7MPa
空氣壓縮機
5、實驗臺外形尺寸： 1500mm×1000mm×820mm
6、實驗支架尺寸：1140mm×600mm×920mm
四、基本配置
(一）氣動元件配備（都固定在元件配置板上）：
空氣過濾、減壓、油霧器三聯件，減壓閥，手動換向閥，電磁換向閥，氣控換向閥，行程閥，單向閥，節流閥、單向節流閥、快速排氣閥，或門型梭閥，單作用氣缸，雙作用氣缸、旋轉氣缸，行程開關（常閉、常開）等。
（二）電氣模塊：
1、直流24V（2A）電源單元
2、PLC可編程序控制器
3、PLC電氣控制輸入單元
4、PLC電氣控制輸出單元
5、繼電器控制單元
（三）附件
菲力格-300專業工具配件箱
五、氣動PLC控制實驗裝置（鋁槽式）雙面雙套基本實驗回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸的調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回
16、直線缸，旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
六、標準配置清單

序號	分類	項目	型號規 格	配置數量	備注
1	氣源	壓縮機	WY5.2—雙頭	1只
2	實驗臺	實驗桌	本公司設計制造	1張
3		實驗支架	本公司設計制造	1只
4		氣管	PU氣管6×4	2×100米
5		元件固定配置板	本公司設計制造	2×2塊
6	氣動組合元件	手動換向閥	4H210-08	2×1只	木桌型配在桌內
7		單作用缸	QGX25×100	2×1只
8		雙作用缸	QGX25×100	2×2只
9		微動行程開關（含連接電纜插頭）	裝在雙作用缸上	2×4只
10		旋轉氣缸	本公司設計制造	2×1只
11		單向節流閥	JSC601	2×7只	裝在各種氣缸體上
12		減壓閥（帶壓力表）	AR2000	2×1只
13		氣容	本公司設計制造	2×1只	木桌型配在桌內
14		三聯件	AC2000三聯件	2×1只
15		單電磁換向閥（二位二通）-配連接線	2V025-08（DC24V）	2×1只
16		單電磁換向閥（二位三通）-配連接線	3V025-08（DC24V）	2×1只
17		單電磁換向閥（二位五通）-配連接線	4V210-08（DC24V）	2×2只
18		雙電磁換向閥（二位五通）-配連接線	4V220-08（DC24V）	2×1只
19		雙電磁換向閥（三位五通）-配連接線	4V230-08（DC24V）	2×1只
20		單氣控換向閥（二位五通）-配連接線	4A210-08	2×2只
21		雙氣控換向閥（二位五通）-配連接線	4A220-08	2×2只
22		順序閥	本公司設計制造	2×1只
23		行程閥（按鈕）不帶鎖	MOV-3A	2×1只
24		或門型梭閥（有機玻璃）	本公司設計制造	2×2只
25		快速排氣閥	KP-L8	2×2只
26		單向閥（有機玻璃）	本公司設計制造	2×2只
27		單向節流閥	RE-02	2×2只
31		機控行程閥(其一改垂直方向，A口朝上)	MOV-2	2×2只	其一只裝在缸體上
32		氣壓自動開關（0.5-1.0MPa）		2×1只
33		雙齒輪齒條同步機構	本公司設計制造	2×1付
35	電器控制	PLC直流電源單元（DC：24V）		2×1只	裝在臺上AC:220V/DC:24V
36		PLC編程器控制單元	可根據用戶要求配置	2×1只	裝在臺上，標配:松下FP-X L14
37		PLC電器輸入單元		2×1只	裝在臺上
38		PLC電器輸出單元		2×1只	裝在臺上輸出:DC24V
39		繼電器控制輸出單元		2×1只	裝在臺上輸出:DC24V
41		單元電器連接電纜		2×3條	其中電源連接2條
42		220V電源線		2×1條
43		墻壁插座	四位250V、10A	2×1只
44		PLC編程通訊電纜	可根據用戶要求配置	2×1條
45	工具配件盒	專用工具配件箱	菲力格-300 300×200×62	2只
46		螺絲刀6×100(一字、十字)、尖嘴鉗、螺絲刀3× 80(一字、十字)、卷筆刀、活動板手150×19、剪刀、內六角扳手M4、M5、M6、氣管助拔器		各2只
47		三通及L形支架（T型三通）	Ø6、	12只
48		五通及L形支架	Ø6	8只
49		氣孔塞頭	Ø6	50只
50		內六角螺絲M6×15=20只 M6×25=20只鋁槽T形螺母 30只		1套
51		Y型減徑三通Ø8-2×Ø6 1只（氣泵上）生料帶1個、保險絲2.5A 5只微動行程開關（配件）2只氣泵電源開關1只 601-Ø6、602-Ø6氣動彎頭各2只		1套
52	資料	實驗指導書	本公司設計制造	4冊	雙面各二
53	資料	軟件光盤	PLC編程軟件及應用程序	1碟	雙面共用
