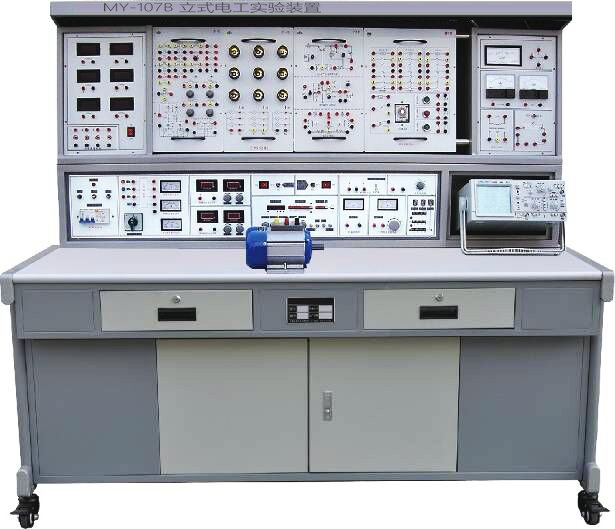

MY-107B立式電工實驗裝置
立式電工實驗裝置-特點：
實驗臺具有較完善的安全保護措施，較齊全的功能。電工實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。
二、實驗裝置操作桌結構及功能：
1、電源及參數
1）輸入電源:三相四線電源，輸入時指示燈亮
2）電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:單、三相可調交流電源，提供三相0～380V連續可調的交流電源，同時可得至0～250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓)。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2、函數信號發生器:
1）波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
2）頻率范圍:由0.1Hz到2MHz，分七個頻率檔級。
3）正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
4）方波響應:前沿/后沿≤100nS（開路）
5）最大輸出幅度(開路)：f<lMHz 幅度≤15vp-p ，1M<2MHz 幅度≤11vp-p
6）直流偏置(開路)：±l0V
7）輸出阻抗Z：Z0=50Ω±5Ω
8）占空比:脈沖與鋸齒波上升、下降沿可連續變化，范圍10%～90％。
9）壓控振蕩(VCF)：加外加直流電壓0--±5V變化時，對應的頻率變化大于l00:1。
10）輸出衰減:20dB 40dB 60dB
3、頻率計數器:
1）測頻范圍:lHz～l00MHz。
2）閘門時間:0.01S、0.1S、1S、10S
3）輸入阻抗(AC耦合)：電阻分量約500KΩ，并聯電容約100P。
4、單次脈沖:每次可輸出一對正負脈沖。
5、音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
6、七段譯碼器：3組七段譯碼器及對應譯碼顯示數碼管。
7、絕緣電阻：>5MΩ
8、漏電保護：漏電動作電流≤30MA
9、實驗屏：
1）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000uA。
2）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～10mA。
3）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
4）外測直流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
5）外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～100mA。
6）外測交流電流表：精度０.５級，三位半數字式顯示，測量范圍０～1000mA。
7）四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。
8）指針式功率因數表：外測實驗電路功率因數，2.5級。
9）指針式±100uA電流表，1.5級，外測。
10）指針10mA電流表，1.5級，外測。
11）實驗變壓器：100W，220V/36V+110V，接線端已由面板接線柱引出，實驗方便。
12）日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。
13）實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。
10、實驗操作桌：加強型雙面防火板制成，不變形、不褪色，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。一臺二座，規格：160×70×172cm
11、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。
12、實驗臺：由電源、信號源、安全保護裝置構成。
13、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。
14、實驗?zāi)K掛箱：
MY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
MY-02 由常用分立元件，RC選頻網絡測定單元組成。
MY-03 三相負載
MY-04 繼電控制一單元
MY-05 繼電控制二單元
15、器材配備(每臺2座)： 1臺180W三相電動機，1只MF500萬用表，2套電烙鐵及烙鐵架，40根疊插式實驗連接線，1套工具，2張學生凳。
16、用戶自備器材：示波器（型號不限），毫伏表，滑線變阻器。
四、實驗項目：
1．常用電工儀表的使用
2．線性元件與非線性元件的伏安特性
3．直流電路電壓與電位的研究
4．基爾霍夫定律的驗證
5．迭加原理與互易定理的驗證
6．代文寧定理與諾頓定理的驗證
7．電壓源與電流源的等效變換
8．受控源的研究
9．一階電路的響應
10．二階電路的響應
11．研究LC元件在直流電路和交流電路中的特性
12．交流電路參數的測量
13．正弦交流電路RLC元件的特性
14．RL及RC串聯電路實驗 |
15．RLC串聯諧振電路
16．日光燈電路連接
17．改善功率因數實驗
18．互感的測量
19．三相電路及功率的測量
20．R-C選頻網絡實驗
21．二端口網絡的研究
22．單相變壓器實驗
23．三相異步電動機的使用與起動
24．三相異步電動機的正、反轉
25．三相異步電動機的Y-△起動
26．三相異步電動機的順序控制
27．三相異步電動機的能耗制動 |
五、配置清單（每臺）：
|
元 件 名 稱 |
型號 |
數 量 |
|
掛箱 |
電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成 |
MY-01 |
1 |
|
由常用分立元件，RC選頻網絡測定單元組成 |
MY-02 |
1 |
|
三相負載 |
MY-03 |
1 |
|
繼電控制一單元 |
MY-04 |
1 |
|
繼電控制二單元 |
MY-05 |
1 |
|
交流電機 |
180W |
1 |
|
萬 用 表 |
MF47 |
1 |
|
|
數字萬用表 |
DT890B+ |
1 |
|
|
尖 嘴 鉗 |
|
1 |
|
|
電 烙 鐵 |
|
2 |
|
|
烙 鐵 架 |
|
2 |
|
|
螺 絲 刀 |
|
3 |
|
|
剝 線 鉗 |
|
1 |
|
|
連 接 線 |
|
40 |
|
|
其 他 |
|
|
|
|
實驗臺 |
|
1臺 |
|
|
實驗桌 |
|
1張 |
|
|
防腐皮 |
|
1張 |
|
|
凳子 |
|
2張 |
|
友情提示：
1、設備驗收：各采購單位收貨時請檢查立式電工實驗裝置的貨品外觀，核實立式電工實驗裝置的數量及配件，拒收處于受損狀態的立式電工實驗裝置；
2、設備質保：茂育將為各采購單位提供立式電工實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌牧⑹诫姽?shí)驗裝置選型錯誤或立式電工實驗裝置購買數量錯誤，造成立式電工實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對立式電工實驗裝置的發貨期為參考值，如您需要了解立式電工實驗裝置的精確貨期，請與上海茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對立式電工實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關立式電工實驗裝置的技術咨詢。
