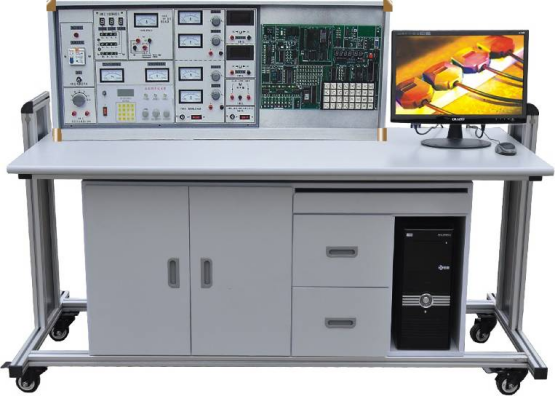

MYMD-09模電數電高頻電路實驗室成套設備

模電數電高頻電路實驗室成套設備-含有配套的電源、信號源、電路實驗區、電路開發區，主體采用獨特的兩面板工藝，正面貼模，印有原理圖及符號，反面為印刷導線并焊接相應元器件，基本實驗電路做成單元盒式，相互獨立，提高抗干擾性，盒體透明直觀。適合大中院校及中職學校的數字電路、模擬電子技術實驗線路、高頻電路的教學和實驗。設備做到一機多用，大大節省實驗室，節省管理人員，節省資金。是學校一步到位，上規模、上檔次的理想選擇。
二、設備功能與結構:
（一）實驗臺部分：
1、電源：
1.1電源輸入:工作電壓220V±5%(50Hz)，輸入時指示燈亮。
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
  A組:低壓交流電壓3-24V分七檔可調，輸出電流1.5A。
  B組: 二組互相獨立的0-30V直流穩壓電源，內置式繼電器自動換檔，多圈電位器連續調壓，輸出電流2A，具有預設式限流保護功能。
  C組:低壓直流穩壓電源，電壓+5V，+14V，電流0.5A。
  D組:單相市電輸出，供用戶自備儀器使用。
2、函數發生器：
2.1波形:輸出正弦波、三角波、方波。
2.2頻率范圍:5Hz-550KHz，有頻率表指示。
3、單次脈源：每撥一次鈕子開關可輸出一對正負脈沖。
4、七段譯碼器及對應譯碼顯示數碼管。
5、高頻電路實驗系統：由5路過流保護，自動恢復工作電源，實驗線路開發區，5塊透明實驗盒組成實驗區構成。
6、外測交直流二用電流表:精度0.5級，三位半數字式顯示，測量范圍:0～999mA。
7、外測交直流二用電壓表:精度0.5級，三位半數字式顯示，測量范圍:0～99V。
（二）學生實驗桌:一桌為二座，桌面中央設置九孔通用電路插板，元件盒在其上接插成實驗電路完成實驗。元件盒盒體透明、直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用壓卡式結構，維修拆裝方便。桌子左右各有一個柜，柜中存放元器件、貯存板，桌子中間為抽屜放置工具、萬用表、導線等。桌面尺寸:160×68cm。
三、器材配備（以24座為例，詳見發貨清單） 12臺實驗臺、12張學生實驗操作桌、l臺主控演示臺、13只MF47萬用表、13只數字萬用表、39只指針式1.5級直流電流表，25套電烙鐵及烙鐵架,13套實驗所需的電阻、電位器、電感線圈、變壓器、二極管、三極管、場效應管、集成、可控硅、邏輯電平開關、邏輯電平指示等元件盒。13套剝線鉗、螺絲刀、尖嘴鉗等工具。
四、用戶自備器材:雙蹤示波器（20MHZ以上），高頻毫伏表（20MHZ以上），滑線變阻器，掃頻儀（50MHZ以上），高頻函數發生器（15MHZ以上），頻率計（100MHZ以上）。
五、實驗項目：
（一）模電、數電部分：能完成“模擬、數字電子電路實驗室成套設備”的實驗項目。
（二）高頻電路部分：
1、調諧放大電路
2、通頻帶擴展電路
3、LC振蕩器電路
4、石英晶體振蕩器電路
5、諧振功率放大電路
6、丙類高頻功率放大電路
7、幅度調制電路
8、幅度解調電路
9、分立元件組成的頻率調制與解調電路
10、集成電路組成的頻率調制器
11、集成電路組成的壓控振蕩器及鎖相環電路
12、波形變換電路
六、實元件清單（每臺）：

元件名稱	型號	數量	備注	元件名稱	型號	數量	備注
電阻	4Ω	1	2W	電阻	30K	1	1/8W
電阻	5.1Ω	2	2W	電阻	36K	1	/8W
電阻	8Ω	1	2W	電阻	39K	1	1/8W
電阻	10Ω	1	2W	電阻	47K	1	1/8W
電阻	16Ω	1	2W	電阻	51K	1	1/8W
電阻	20Ω	1	1W	電阻	68K	1	1/8W
電阻	30Ω	1	1W	電阻	100K	2	1/8W
電阻	51Ω	2	1W	電阻	150K	1	1/8W
電阻	75Ω	1	1W	電阻	200K	2	1/8W
電阻	100Ω	2	1/8W	電阻	300K	1	1/8W
電阻	120Ω	1	1/8W	電阻	470K	1	1/8W
電阻	150Ω	1	1/8W	電阻	510K	1	1/8W
電阻	200Ω	1	1/8W	電阻	1M	1	1/8W
電阻	240Ω	1	1/8W	電位器	470Ω	1	1/2W
電阻	300Ω	2	1/8W	電位器	1K	2	1/2W
電阻	330Ω	1	1/8W	電位器	4.7K	1	1/2W
電阻	470Ω	1	1/8W	電位器	10K	1	1/2W
電阻	510Ω	2	1/8W	電位器	47K	1	1/2W
電阻	620Ω	1	1/8W	電位器	100K	1	1/2W
電阻	650Ω	1	1/8W	電位器	470K	2	1/2W
電阻	1K	2	1/8W	電位器	1M	1	1/2W
電阻	1.5K	1	1/8W	電解電容	0.1UF	1	16V
電阻	2K	2	1/8W	電解電容	4.7UF	1	16V
電阻	2.4K	2	1/8W	電解電容	10UF	3	16V
電阻	2.7K	1	1/8W	電解電容	33UF	1	16V
電阻	3K	2	1/8W	電解電容	47UF	2	25V
電阻	3.3K	1	1/8W	電解電容	100UF	3	35V
電阻	3.9K	1	1/8W	電解電容	220UF	1	35V
電阻	4.3K	1	1/8W	電解電容	470UF	1	35V
電阻	4.7K	2	1/8W	瓷片電容	300P	1	63V
電阻	5.1K	3	1/8W	瓷片電容	1000P	2	63V
電阻	6.8K	2	1/8W	瓷片電容	4700P	1	63V
電阻	7.5K	1	1/8W	瓷片電容	0.01UF	3	63V
電阻	9.1K	1	1/8W	瓷片電容	0.1UF	2	63V
電阻	10K	5	1/8W	瓷片電容	0.47UF	1	63V
電阻	13K	2	1/8W	瓷片電容	1UF	1	250V
電阻	15K	1	1/8W	瓷片電容	2UF	1	250V
電阻	20K	2	1/8W	音頻輸入變壓器		1
TTL觸發器	74LS74	2		音頻輸出變壓器		1
TTL異或門	74LS86	1		變壓器	220/6V.6V.24V	1	8W
JK觸發器	74LS112	1		電感	8Ω	1
緩沖器	74LS125	1		電感	390UH	1
譯碼器	74LS138	2		二極管	4007	4
數據選擇器	74LS153	1		二極管	2AP9	1
計 數 器	74LS160	2		發 光二極管		2
計 數 器	74LS161	1		穩 壓二極管	2CW54	2
D觸發器	74LS175	1		穩 壓二極管	2CW76	1
加減計數器	74LS192	2		光敏二極管		1
移位寄存器	74LS194	1		晶振	10M	1
計 數 器	74LS196	3		場 效應 管	3DJ6	1
CMOS與非門	CD4011	1		單結 管	BT33	1
實驗板1	G1	1		晶閘管	KP1	1
實驗板2	G2	1		三極管	3DG6	2
實驗板3	G3	1		三極管	3DG12	2
實驗板4	G4	1		三極管	3AX31	1
實驗板5	G5	1		三極管	3DA1	1
高頻電路實驗學習機	TPE﹣GP2	1		三端穩 壓	7805	1
萬 用表	MF47	1		指示燈(信號燈)		1	12V
數字萬用表	DT890B+	1		開關		2
尖嘴鉗		1		喇叭	8Ω/0.2W	1
電烙鐵		2		繼電器	6V	1
烙鐵架		2		直流電表	±100UA	1
螺絲刀		3		直流表	1000UA	1
剝線鉗		1		直流電表	10MA	1
連接線		若干		電平開關和邏輯電平指示		2	16位
實驗臺		1臺		集成座	14腳	4
實驗桌		1張		集成座	16腳	2
凳子		2張		集成座	28腳	1
防腐皮		1塊		集成運 放	UA741	2
TTL集電極開路與非門	74LS03	1		定時 器	NE555	1
TTL非門	74LS04	1		功率放大器	LA4101	1
TTL與門	74LS08	1		數模轉換器	DAC0832	1
TTL三輸入與門	74LS11	2		模數轉換器	ADC0809	1
TTL四輸入與非門	74LS20	1		TTL與非門	74LS00	1
TTL或門	74LS32	1
