音樂噴水池實驗--PLC可編程控制器

一、實驗?zāi)康?/strong>
用PLC完成音樂噴水池的過程
二、實驗器材
1.可編程控制器實驗臺 1臺
2.音樂噴水池模塊 1塊
3.PC機或FX-20P-E(自備)1臺
4.自鎖連接導線  若干

三、實驗原理與實驗步驟

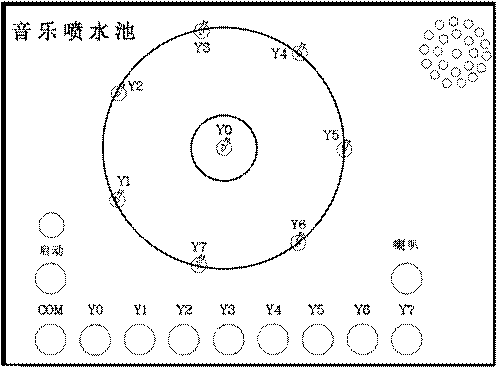

1.音樂噴水池演示板結構如圖
2.用PLC模擬完成音樂噴水池過程
3.控制要求:
1)按下啟動按鈕,主電機Y0上電音樂控制上電開始工作。
2)主電機Y0工作500ms后停止工作,Y1至Y7開始間隔500ms輪流工作。
3)當Y0至Y7一個循環后同時一起輸出1秒后停止1秒再同時輸出。
4)當完成一個大循環以后回到單獨主電機Y0上電,開始新的循環。
4.實驗步驟:
1)打開實驗臺電源,編程器與PLC連接
2)根據具體情況編制輸入程序,并檢查是否正確
3)按圖接線,實驗臺與音樂噴水池模塊,檢查連線是否正確
4)啟動程序,觀察運行結果
四、設計程序清單
I/O地址分配

輸入地址 輸出地址
啟動 X0 Y0 Y0
  Y1 Y1
Y2 Y2
Y3 Y3
Y4 Y4
Y5 Y5
Y6 Y6
Y7 Y7
喇叭 Y10
指令表
0 LDI X000
1 ZRST S0 S20
6 RST Y010
7 LDP X000
9 SET S0
11 SET Y010
12 STL S0
13 OUT T0 K5
16 OUT Y000
17 LD T0
18 SET S1
20 STL S1
21 OUT Y001
22 OUT T1 K5
25 LD T1
26 SET S2
28 STL S2
107 OUT Y002
108 OUT Y003
29 OUT Y002
30 OUT T2 K5
33 LD T2
34 SET S3
36 STL S3
37 OUT Y003
38 OUT T3 K5
41 LD T3
42 SET S4
44 STL S4
45 OUT Y004
46 OUT T4 K5
49 LD T4
50 SET S5
52 STL S5
53 OUT Y005
54 OUT T5 K5
109 OUT Y004
110 OUT Y005
57 LD T5
58 SET S6
60 STL S6
61 OUT Y006
62 OUT T6 K5
65 LD T6
66 SET S7
68 STL S7
69 OUT Y007
70 OUT T7 K5
73 LD T7
74 SET S8
76 STL S8
77 OUT Y000
78 OUT T8 K10
81 LD T8
82 SET S9
111 OUT Y006
112 OUT Y007
84 STL S9
85 OUT Y001
86 OUT Y002
87 OUT Y003
88 OUT Y004
89 OUT Y005
90 OUT Y006
91 OUT Y007
92 OUT T9 K10
95 LD T9
96 SET S10
98 STL S10
99 OUT T10 K10
102 LD T10
103 SET S11
105 STL S11
106 OUT Y001
113 OUT T11 K10
116 LD T11
119 RET
梯形圖


接線圖

啟動 X0





實
驗
臺
Y0 Y0
    Y1 Y1
Y2 Y2
Y3 Y3
Y4 Y4
Y5 Y5
Y6 Y6
Y7 Y7
Y10 喇叭
COM0-COM5 +24V
※FX系列的輸出繼電器的公共端:FX2N-32MR為COM0~COM4;FX2N-48MR為COM0~COM5;FX1N-60MR為COM0~COM7
