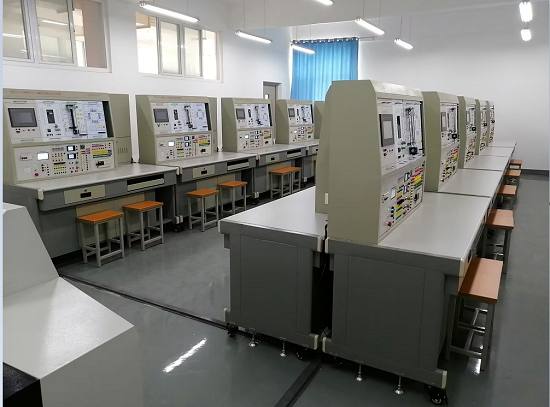

PLC、單片機與自動控制實訓室的配置、特點及構成

   該實訓室是個綜合性的專業實訓室，擁有PLC、單片機、自動控制系統實訓裝置20臺套，它不僅承擔著PLC、單片機、自動控制原理的軟硬件實訓任務，還承擔著電子仿真、工控組態、船舶電站評估訓練等實訓任務，是機電系承擔實訓任務最繁重的實訓室之一。由于本實訓室是個專業性很強的綜合性實訓室，所有的實訓項目都要求指導老師有強的專業知識，所以實訓項目均由相關課程的任課教師指導，使實訓與教學緊密聯系，相輔相成。實訓指導教師均為教學經驗豐富并有一定實踐經驗的教師，知識結構合理，它是一個完全由各專業任課教師任實訓指導教師，由專業任課教師管理的實訓室。
    其特點:1、裝置采用組件多結構 更換實驗?zāi)�塊便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。3、實驗對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。 該實訓室設備的構成：
1、提供三相電源，直流穩壓電源及安全保護裝置
2、掛箱規格：40×24×6 cm3：
（1）PLC001 交通信號燈PLC自動控制實驗掛箱
（2）PLC002 攪拌器的PLC自動控制實驗掛箱
（3）PLC003 LED數碼管顯示PLC自動控制實驗掛箱（實物）
（4）PLC004 四層電梯的PLC自動控制實驗掛箱（實物）
（5）PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）
（6）PLC006 藝術彩燈造型的PLC控制實驗掛箱
（7）PLC007 電機的自動控制實驗掛箱（實物）
（8）PLC008 步進電機的PLC控制實驗掛箱（實物）
（9）PLC009 模擬電視發射塔實驗掛箱
（10）PLC010 自動送料裝車系統實驗掛箱
（11）PLC011 自動售貨機實驗掛箱
（12）PLC012 自動成型系統實驗掛箱
（13）PLC013 水塔自動供水系統實驗掛箱
（14）PLC014 郵件自動分揀系統實驗掛箱
（15）PLC015 自動洗衣機系統實驗掛箱
（16）PLC016 電鍍系統實驗掛箱
（17）PLC017 繼電器控制實驗掛箱（一）
（18）三相鼠籠電動機 380V Y /△接法
（19）基礎實驗掛箱
3、PLC可編程控制器操作桌
4、編程應用軟件
5、仿真教學軟件
6、工控組態軟件
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、電腦或手持編程器（用戶自備或代購）
