過程控制的原理解析與運用操作

工業中的過程控制是指以溫度、壓力、流量、液位和成分等工藝參數作為被控變量的自動控制。過程控制也稱實時控制，是計算機及時的采集檢測數據，按最佳值迅速地對控制對象進行自動控制和自動調節，如數控機床和生產流水線的控制等。
過程裝備與控制工程是以過程裝備設計基礎為主體，過程原理與裝備控制技術應用為兩翼的學科交叉型專業。所培養的學生能夠具有較強的過程裝備、機械基礎、控制工程、計算機及其它基礎理論知識，具有較好的工程技術基本素質和綜合能力。培養目標是具備過程機械與設備設計及其控制理論，并具備研究開發、設計制造、運行控制等綜合能力的高級科學研究和技術人才。

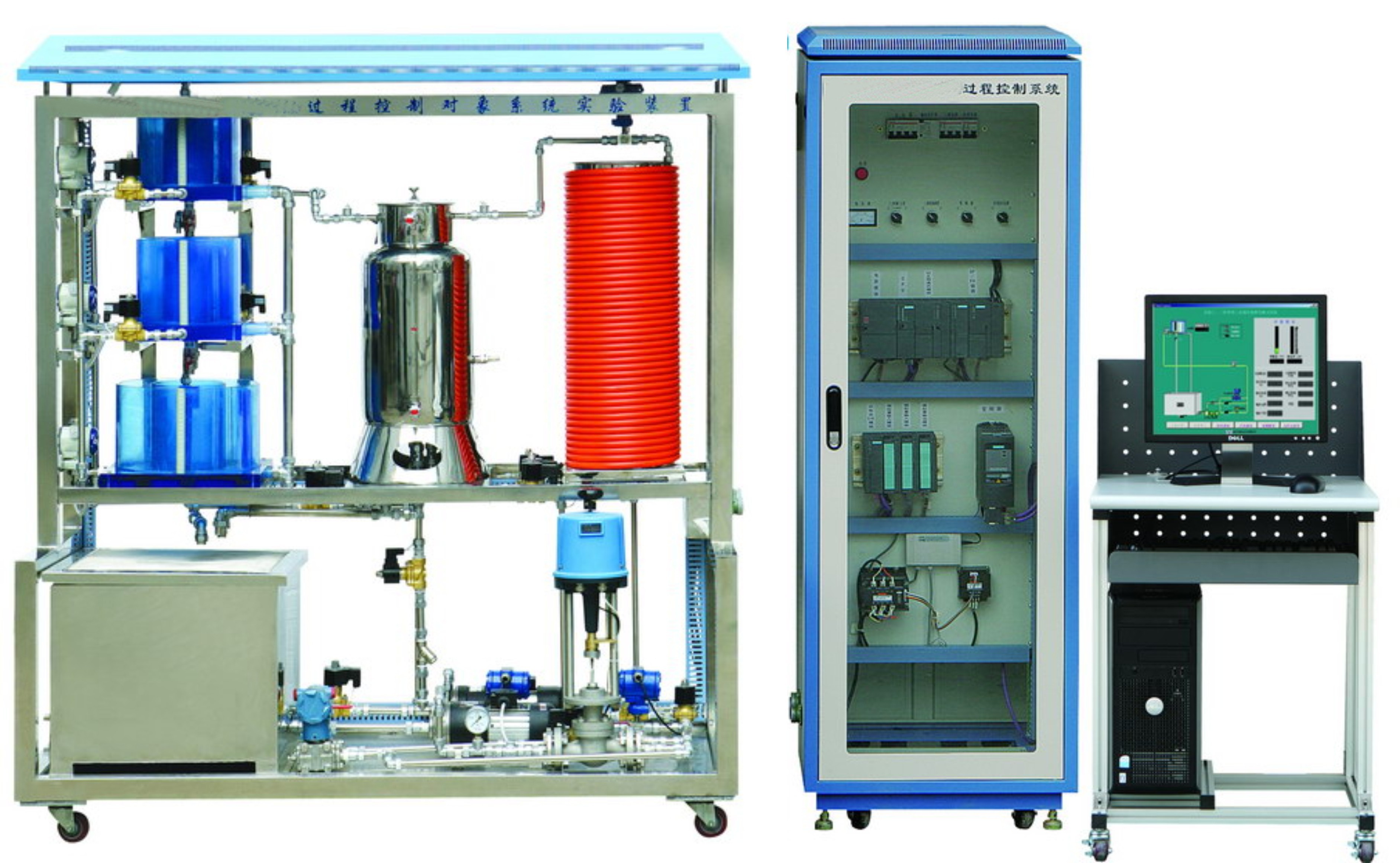

我公司研發的MYG-67A 高級現場總線過程控制系統實驗裝置是從高校自動化相關專業教學實驗的需求出發，采用代表自動化行業技術潮流的現場總線技術，開發出來的進行通訊和遠程控制的網絡化和數字化實驗裝置。
本裝置是由現場總線控制系統和對象系統組成。該對象系統在管道中采用電磁閥替代手閥控制各管道的連接，可實現上位機根據采集參數進行自動控制或者上位機中進行鼠標點擊人為控制，為實現DCS的多種控制策略，系統中上水箱壓力變送器（上水箱液位）采用總線采集參數“變送器采用帶SIEMENS PROFIBUS-PA通訊接口的壓力變送器（帶SIEMENS PROFIBUS-PA通訊協議的壓力傳感器通過總線供電，不需要另外接工作電源）”。

過程控制實驗對象系統：
實驗對象系統包含有：不銹鋼儲水箱；上、中、下三個串接有機玻璃圓筒型水箱；三相4.5kW電加熱鍋爐（由不銹鋼鍋爐內膽加溫筒和封閉式外循環不銹鋼冷卻鍋爐夾套構成）和鋁塑盤管組成。
系統動力系統有兩套：一套由SIEMENS變頻器、三相（380V交流）不銹鋼磁力驅動泵、電動調節閥、交流電磁閥、渦輪流量計等組成；另一套由220V循環泵、渦輪流量計等組成。
整套對象系統完全由不銹鋼材料制造，包括對象框架、管道、底板，甚至小到每一顆緊固螺釘。
系統主要特點：1、被調參數囊括了流量、壓力、液位、溫度四大熱工參數； 2、執行器中既有電動調節閥儀表類執行機構，又有變頻器等電力拖動類執行器； 3、系統除了能改變調節器的設定值作階躍擾動外，還可在對象中通過電磁閥制造各種擾動； 4、一個被調參數可用不同的動力源、不同的執行器和不同的工藝線路下可演變成多種調節回路，以利于討論、比較各種調節方案的優劣； 5、能進行多變量控制系統及特定的過程控制系統實驗。
通過本裝置可了解過程控制的原理，并掌握過程控制系統的操作與運用。
