二、技術性能

1.輸入電壓：三相四線制380V±10% 50Hz
2.工作環境：環境溫度范圍為-5～＋40℃
3.裝置容量：＜1KVA
4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5.外形尺寸：1650mm×660mm×1740mm
三、實訓裝置的基本配置及功能：

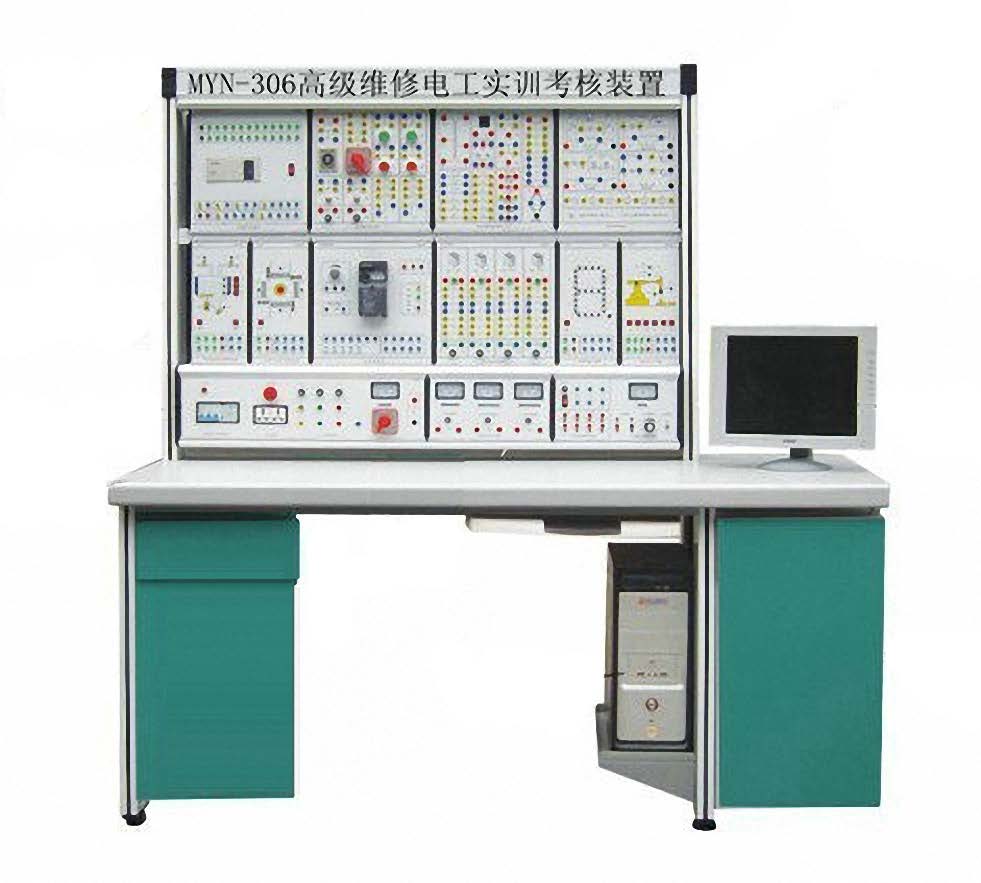

        MYN-306 高級維修電工實訓考核裝置由實訓桌、實訓掛箱、實訓器材等組成。
3.1 實訓桌
3.1.1 實訓桌主體結構為鋁合金；
3.1.2 存儲柜：放置工具及實驗?zāi)�塊，350mm×700mm×700mm; 數量：2個
3.1.3：桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用，前部厚度為50mm。
3.1.4：功能模塊主體結構采用鋁合金，可脫離實驗臺單獨作為一個實驗儀器使用，實驗掛箱主體結構為鋁合金（避免采用鐵結構，笨重不方便學生操作），結構及大小尺寸統一。
3.1.5：防塵裝置及標題架：標題架1230mm×140mm×80mm；1套。實驗臺在使用時，防塵裝置可卷到標題架內，實驗臺未在使用時，防塵裝置可把實驗?zāi)�塊全部保護，在裝置的下方是一條長1.米多的磁條
3.1.6：電腦：聯想揚天A4600K T2900D M7150
3.2 功能模塊（每個功能模塊可脫離實驗臺單獨作為一個實驗儀器使用）
3.2.1：三相電源實驗儀器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。三相380V輸出、直流220V輸出。三相380V輸出、直流220V輸出。設有外殼接地保護、缺相指示、急停保護、多次熔斷絲保護、漏電保護等可脫離實驗臺單獨作為一個實驗儀器使用。獨立編號為T01
3.2.2：混合電壓輸出實驗儀器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，24V直流穩壓可調輸出，指針電表指示，設有正負極提示LED，防止電源極性接反；0～240V交流輸出，又可作雙9V、雙12V、雙18V輸出，�？擅撾x實驗臺單獨作為一個實驗儀器使用獨立編號T08。
3.2.3：恒流源：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，0-20mA-500mA。分5檔，數顯電表顯示。含單次脈沖，開關電源正負12V正負5V，后背為六孔220V插座�？擅撾x實驗臺單獨作為一個實驗儀器使用獨立編號T29。
3.2.4：信號發生器：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×160mm×165mm。每個輸出接口有3mm和6mm的兩種，1、波形有正弦波、方波、三角波；2、衰減級度0—20db—（40db）；3、設有頻率計一只，六位數顯，測量范圍可達0-8M，支持外測�？擅撾x實驗臺單獨作為一個實驗儀器使用獨立編號T11。
3.3：實驗?zāi)�塊：
3.3.1: 觸摸屏實驗?zāi)�塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。該觸摸屏是一套以嵌入式低功耗CPU為核心（ARM CPU，主頻400MHz）的高性能嵌入式一體化觸摸屏。該產品設計采用了7英寸高亮度TFT液晶顯示屏（分辨率800×480），四線電阻式觸摸屏（分辨率1024×1024）。3.3.2：變頻器實驗?zāi)�塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用三菱FR-D720S0-0.4K，輸入輸出接口引至面板，電源獨立開關控制。
3.3.3：PLC主機實驗?zāi)�塊：外部以采用3mm鋁合金長方體為主體結構，大小為300mm×300mm×110mm。采用FX1N-40MR，輸入輸出接口引至面板，電源獨立開關控制。
3.3.4：通訊模塊：采用三菱通訊模塊，與變頻器通訊使用
3.3.5：指令編程模塊：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×110mm。 有5個大指示燈的紅色黃色綠色白色各不少于3個，按鈕不少于8個開關不8個輸入輸出借口全部引至面板，接口采用四種不同顏色。
3.3.6：四節傳送帶的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.7：電動機的自動控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.8：五相步進電機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.9：多層電梯的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于20個）
3.3.10：十字路口交通燈：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于12個）
3.3.11：天塔之光的控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于14個）。
3.3.12：水塔自動供水：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.13：液體混合控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.14：機械手控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.15：裝配流水線：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.16：軋鋼機控制：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。
3.3.17：運料小車：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，面板顏色為彩色，至少3種顏色以上，接口插座采用四種不同顏色。（輸入輸出接口不少于19個）
3.3.18：LED數碼顯示：外部以采用3mm鋁合金長方體為主體結構，大小為150mm×300mm×100mm，接口插座采用四種不同顏色。
3.3.19：網孔板：完成PLC控制電氣所需實驗項目的實驗元器件等
3.3.20：電工實驗掛箱5個：外部以采用3mm鋁合金長方體為主體結構，完成電工的基本實驗項目
3.3.21：模擬電子掛箱：外部以采用3mm鋁合金長方體為主體結構，完成模擬電子的基本實驗項目
3.3.22：數字電路掛箱：外部以采用3mm鋁合金長方體為主體結構，4組8421共陰、共陰共陽數碼管各1組,16P活動插座3各，14P活動插座3個、二極管及三極管特性單元實驗電路；555電路，萬能擴展部分等，以及實驗所需的芯片及器件
3.4：實訓工具：示波器 ADS1062C 1臺
電工工具組合套裝 品牌：開拓 件數：21-30件 型號：091501 （選配）
四、實驗項目
PLC基本實驗
1) 基本指令的編程模塊
2) 四節傳送帶模塊
3) 電動機的自動控制模塊
4) 步進電機的PLC控制模塊
5) 四層電梯控制模塊
6) 十字路口交通燈的PLC控制模塊
7) 天塔之光的實驗掛箱模塊
8) 水塔自動供水的PLC控制模塊
9) 液體混合裝置的實驗?zāi)�塊
10) 運料小車控制模擬模塊
11) 裝配流水線模塊
12) 軋鋼機控制模塊
13) 數碼顯示控制實驗
14) 機械手
變頻器基本實驗
1. 變頻器的認識實驗
2. 變頻器的參數設定與操作
3. 變頻器的面板控制
4. 變頻器的電位器控制
5. 變頻器的電壓控制
6. 變頻器的電流控制
7. 變頻器的多段速度控制電動機
8. 變頻器狀態信號顯示與采集
9. 三相異步電動機的開環調速實驗
PLC控制電氣實驗
1. 基于PLC的點動控制
2. 基于PLC的自鎖控制
3. 基于PLC的點動和自鎖控制
4. 基于PLC的正反轉控制
5. 基于PLC的延時正反轉控制
6. 基于PLC的Y/△轉換啟動控制
7. 基于PLC的順序控制
8. 基于PLC的單按鈕啟�？刂�
PLC、變頻器實驗
1) 基于PLC的變頻器的正反轉實驗
2) 基于PLC的變頻器的多段調速實驗
3) 基于PLC通信的變頻器正反轉實驗
4) 基于PLC通信的變頻器調速實驗
觸摸屏控制實驗
1) 觸摸屏認知實驗
2) 觸摸屏和PLC通信實驗
3) 觸摸屏控制LED顯示
4) 觸摸屏控制電動機正反轉及變頻調速實驗
5) 自由組態實驗
［電工基礎實驗項目］
1) 基本電工儀表的使用與測量誤差的計算
2) 基爾霍夫定律的驗證
3) 電路元件伏安特性的測量
4) 疊加原理的驗證
5) 電壓源與電流源的等效變換
6) 戴維南定理
7) 雙口網絡測試
8) 受控源VCVS、VCCS、CCVS、CCCS的研究
9) 典型電信號的觀察與測量
10) RC一階電路的響應測試
11) R、L、C元件阻抗特性的測定
12) RC選頻網絡特性測試
13) 互感電路觀測
14) 單相鐵心變壓器特性的測試
15) 三相交流電路電壓、電流的測量
16) 三相電路功率的測量
17) 單相電度表的校驗
18) 功率因數及相序的測量
19) 負阻抗變換器
20) 回轉器
21) 電流表的擴程電壓表的擴程
22) 電阻的串并聯電路
23) 電流互感器
24) R、L、C串聯諧振電路的研究
25) 二階動態電路響應的研究
［電子基礎實驗項目］
模擬部分：
1) 常用電子儀器的使用
2) 二極管的簡單測試
3) 晶體三極管輸入輸出特性實驗
4) 單級放大電路
5) 兩級放大電路
6) 負反饋放大電路
7) 射極跟隨器
8) 差動放大電路
9) 場效應管放大器
10) RC正弦波振蕩電路
11) LC振蕩器及選頻放大器
12) 集成運放的基本參數測試
13) 集成運放比例求和運算電路
14) 集成運放的積分、微分電路
15) 集成運放的電壓比較器電路
16) 波形發生器
17) 有源濾波器
18) 集成功率放大器
19) 互補對稱功率放大器
20) 集成穩壓器
21) 串聯穩壓電路
22) 晶閘管可控整流電路
數電部分：
1) 晶體管開關特性、限幅器與鉗位器
2) TTL集成邏輯門的邏輯功能與參數測試
3) TTL集成邏輯電路的連接和驅動
4) 組合邏輯電路的設計與測試
5) 編碼器及其應用
6) 譯碼器及其應用
7) 數據選擇器及其應用
8) RS觸發器及其應用
9) JK觸發器及其應用
10) D觸發器及其應用
11) 計數器及其應用
12) 移位寄存器及其應用
13) 使用門電路產生脈沖信號
14) 單穩態觸發器與施密特觸發器
15) 555時基電路及其應用
16) A/D模數轉換實驗
17) D/A數/模轉換器
18) 8線數據傳輸電路（綜合應用）
19) 4位環形計數節拍發生器（綜合應用）
20) 單次脈沖電路發生器（綜合應用）
21) 秒脈沖信號發生器（綜合應用）
22) 數字鐘（綜合應用）
23) 電子搶答器（綜合應用）
24) 密碼鎖電子電路（綜合應用）
25) 交通燈控制電路 （綜合應用）
26) 彩燈顯示電路（綜合應用）
27) 救護車/消防車聲響報警（綜合應用）
