MYDGF-03A互聯網+電工電子技術實訓平臺

六、技術參數

序號	設備名稱	技術參數
1	桌體	實訓桌結構：實驗桌規格為1600（長）*750（寬）*800（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mm實芯理化板，桌面板下設支撐框架，承受力不少于300kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。 實驗桌下面配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。

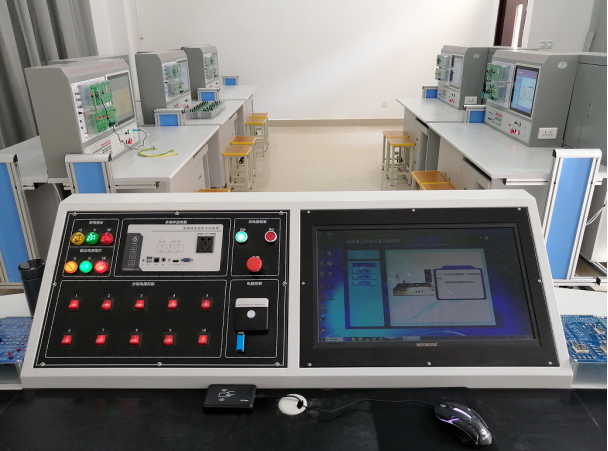

2	實訓屏	實訓屏規格（長*寬*高）：1600mm*300mm*1100mm。實訓桌后面二支截面尺寸：70mm×70mm鋁材桌腳向上延伸，配上主機箱、儀器架、網孔工具架、照明箱及支架組成實訓屏。 主機箱外殼采用優質鋼板制作，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。主機箱中部內嵌觸控一體機，17英寸觸控高清屏，I5/4G/64G/WIFI。 主機箱面板布局設有電源安全控制、示波器、函數信號發生器等接口。嵌入式虛擬儀器及電源包含：雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器； 1.雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率25MHz，頻率步進1Hz，波形幅度范圍1mVpp - 10 Vpp，調節步進1mV； 2.頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式； 3.對外供電，提供一組正負可調輸出，輸出電壓±2V至±15V，調節步進50mV，輸出電流0.5A，提供輸出限流調節和輸出電流監測功能；一組固定5V輸出，輸出電流0.6A；所有電源均帶有短路保護功能； 4.波特圖分析儀，頻率范圍為1Hz至20MHz； 5.自動量程數字萬用表，3 5/6位精度，最大顯示6000讀數，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 3A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量； 6.邏輯分析儀，獨立16通道，最高采樣率50MSPS，支持單次、連續和實時采樣模式； 7.靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED； 8.脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列； 9.靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序；  10.電源安全控制，除了斷電保護、過載保護，并配有“實驗室智慧用電安全控制系統”： 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1）、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！ 2）、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等�？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。 3）、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能�？梢绘I開啟和關閉所有設備，可單獨控制每臺設備的開關！ 4）、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：①、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！②、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。 5）、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。 6）、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。 11.提供多組～220V插座，為外部儀器提供工作電源。
2	18位標準磁吸實訓平臺	18位標準磁吸實訓平臺：配置智能檢測單元，能通過軟件自動判斷在實驗中是否選用了正確的模塊，同時判斷模塊安裝位置是否正確。設有電源、示波器、函數信號發生器等外接接口。
3	WiFi視頻監控攝像機	功能：用于視頻監控，通過控制云臺上下左右移動，以觀察實驗平臺操作 監控設備：攝像機 通信方式：RJ45/WIFI 技術參數如下： 1）內置網絡視頻服務器 支持IP地址動態分配，具有唯一的MAC地址； 支持WEB方式訪問，應用于廣域網環境； 支持有線、無線兩種網絡連接方式，有線采用RJ45，無線支持802.11b/g/n協議，信號穩定、穿透能力強； 視頻數據傳輸支持HTTP、TCP、UDP、FTP等多種網絡協議； 通過以太網（Ethernet）網絡實現網絡攝像機的管理和配置； 支持主輔雙碼流輸出； 報警信息或數據使用SMTP、FTP傳輸； 2）內置解碼器 采用先進的H.264視頻壓縮技術，JPEG抓圖，像素300W，焦距4mm；
4	集中監控軟件	系統采用B/S架構，部署在泛太云服務器中，用戶不管身在何處，都可以通過瀏覽器登錄到監控系統中查詢實驗參數和設備狀態。 前端采用最新的HTML5編程技術，使用Bootstrap作為前端UI框架，自帶全局CSS設置，內嵌JQuery插件，包含十幾個可重用組件，用于創建圖像、下拉菜單、導航、警告框、彈出框等；使用highcharts圖表庫，實現網頁上各種動態圖表；使用mqttJS作為消息即時傳輸等；滿足了物聯網項目多樣化的前端顯示效果。后臺主要采用了Spring容器、Spring MVC框架、MyBatis ORM框架集成，采用Maven構建項目管理，保證了項目運行的健壯性和穩定性。
5	實訓模塊	以單個實訓項目為單元，具有編碼功能，當插入對應的模塊接口時，軟件能自動識別，并調出對應的電子檔實訓報告頁面。

九、實訓項目：
（一）電路基礎
1、常用元器件的測量和特性實驗
2、基爾霍夫定理
3、疊加原理
4、互易定理
5、戴維南定理
6、諾頓定理
7、電源等效變換
8、最大功率傳輸定理
9、一階動態響應
10、二階動態響應
11、RC串并聯選頻
12、RC單、雙T選頻網絡
13、RLC串聯諧振電路
14、二階有源低通濾波器
15、二階有源高通濾波器
16、二階有源帶通濾波器
17、二階有源帶阻濾波器
（二）基礎模擬電路
1、單端輸入放大電路
2、直流穩壓電源
3、直流可調穩壓電源模塊
4、晶體管共射極單管放大器實訓
5、場效應管放大器實訓
6、負反饋放大器實訓
7、射極跟隨器實訓
8、RC橋式振蕩電路調試實訓
9、調諧小信號放大電路實訓
10、陶瓷選頻放大電路實訓
11、差動放大器實訓
12、晶閘管調光電路調試實訓
13、互補對稱式OTL電路調試實訓
14、門鈴電路調試實訓
15、集成運算放大器指標測試實訓
16、集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓
17、集成運算放大器的基本應用（Ⅱ）波形發生器實訓
18、集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓
19、集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓
20、晶體管開關電路調試實訓
21、晶體管特性測試電路實訓
22、晶體管限幅器電路實訓
23、晶體管鉗位器電路實訓
24、直流斬波電路特性實訓
（三）基礎數字電路
1.邏輯電平顯示實訓
2.基本邏輯門電路功能實訓
3.優先編碼器功能實訓
4.二進制譯碼器和數據選擇器功能實訓
5.全加器和超前進位全加器功能實訓
6.數值比較器功能實訓
7.七段碼鎖存/譯碼/驅動器功能實訓
8.各類觸發器功能實訓
9.雙向移位寄存器功能實訓
10.二 - 五 - 十進制計數器功能實訓
11.二位十進制計數/譯碼/驅動/顯示電路
12.可逆十進制計數電路功能實訓
13.N進制計數電路功能實訓
14.555定時器基本應用電路
15.電壓比較器電路實訓
16.邏輯筆實訓
17.CMOS集成邏輯門電路
18.譯碼器實訓
19.加法計數器實訓
20.電子秒表實訓
21.D/A、A/D轉換器實訓
22.三位半直流數字電壓表的組裝與調試
23.數字頻率計綜合性實訓
24.拔河游戲機趣味性實訓
25.雙D觸發器電路調試實訓
26.八路搶答器電路調試實訓
27.CD4017流水燈電路調試實訓
（四）編程基礎
1.點亮LED，跑馬燈參考示例程序
2.獨立式鍵盤輸入，開關量檢測參考示例程序
3.單個數碼管驅動，多個數碼管掃描顯示參考示例程序
4.4*4鍵盤顯示掃描數碼管顯示參考示例程序
5.點陣顯示參考示例程序
6.液晶屏顯示漢字與圖形參考示例程序
7.顯示字符參考示例程序
8.雙軸按鍵搖桿參考示例程序
9.編碼器參考示例程序
10.直流電機轉速控制與速度測量顯示參考示例程序
11.步進電機正反轉控制參考示例程序
12.定時關斷220電器參考示例程序
13.RFID門禁系統參考示例程序
14.串口收發、RS485通信參考示例程序
15.紅外發射與接收參考示例程序
16.超聲波測距參考示例程序
17.無線遠程遙控參考示例程序
18.點陣顯示和多個顏色顯示參考示例程序
19.OLED顯示模塊參考示例程序
20.測量讀取PM2.5 PM10參考示例程序
21.人體紅外檢測、亮度傳感器智能開關燈參考示例程序
22.溫濕度測量參考示例程序
23.傾角檢測，陀螺儀、重力感應、磁力計參考示例程序
24.顏色識別參考示例程序
25.TFT顯示參考示例程序
26.觸摸按鍵參考示例程序
27.圖像采集顯示參考示例程序
28.Wifi模塊+藍牙+無線通信參考示例程序
（五）C51及ARM嵌入式編程基礎
1.點亮LED，跑馬燈實訓
2.獨立式鍵盤輸入，開關量檢測實訓
3.單個數碼管驅動，多個數碼管掃描顯示實訓
4.4*4鍵盤顯示掃描數碼管顯示實訓
5.點陣顯示實訓
6.液晶屏顯示漢字與圖形實訓
7.顯示字符實訓
8.雙軸按鍵搖桿實訓
9.編碼器實訓
10.直流電機轉速控制與速度測量顯示實訓
11.步進電機正反轉控制實訓
12.定時關斷220電器實訓
13.RFID門禁系統實訓
14.串口收發、RS485通信實訓
15.紅外發射與接收實訓
16.超聲波測距實訓
17.無線遠程遙控實訓
18.點陣顯示和多個顏色顯示實訓
19.OLED顯示模塊實訓
20.測量讀取PM2.5 PM10實訓
21.人體紅外檢測、亮度傳感器智能開關燈實訓
22.溫濕度測量實訓
23.傾角檢測，陀螺儀、重力感應、磁力計實訓
24.顏色識別實訓
25.TFT顯示實訓
26.觸摸按鍵實訓
27.圖像采集顯示實訓
28.Wifi模塊+藍牙+無線通信實訓
