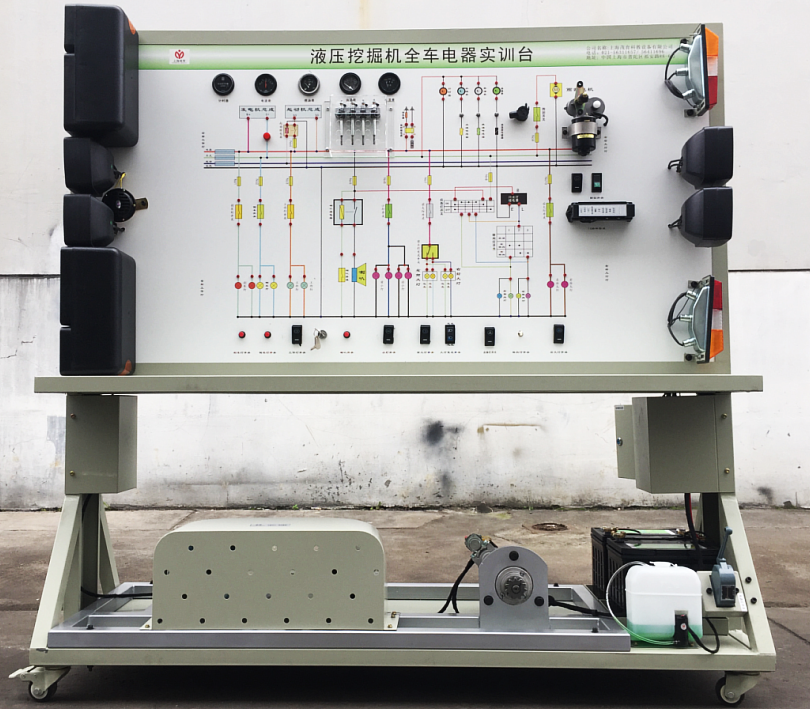

MYGC-145B挖掘機全車電器實訓臺架

一、挖掘機全車電器實訓臺架-簡介：
該液壓挖掘機全車電器實訓臺采用SW-45C液壓挖掘機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。

二、功能特點：
1、真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2、設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3、面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4、設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
三、技術規格：
1、外形尺寸（約）：1740×650×1700mm(長×寬×高)
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：直流24V
4、工作溫度：-40℃～+50℃
5、三相異步電動機
型號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
6、顏色：7032
7、鋼管：40*40*3mm
8、機柜：1.5mm冷板沖壓成形，背面設置維修門；
9、移動腳輪：100*60mm

友情提示：
1、設備驗收：各采購單位收貨時請檢查挖掘機全車電器實訓臺架的貨品外觀，核實挖掘機全車電器實訓臺架的數量及配件，拒收處于受損狀態的設備；
2、設備質保：茂育將為各采購單位提供挖掘機全車電器實訓臺架使用說明書和質保期，在質保范圍內提供對挖掘機全車電器實訓臺架的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌耐诰驒C(jī)全車電器實訓臺架選型錯誤或挖掘機全車電器實訓臺架購買數量錯誤，造成設備的退換貨要求，將不被接受；
4、設備貨期：對挖掘機全車電器實訓臺架的發貨期為參考值，如您需要了解挖掘機全車電器實訓臺架的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對挖掘機全車電器實訓臺架有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關挖掘機全車電器實訓臺架的技術咨詢；
