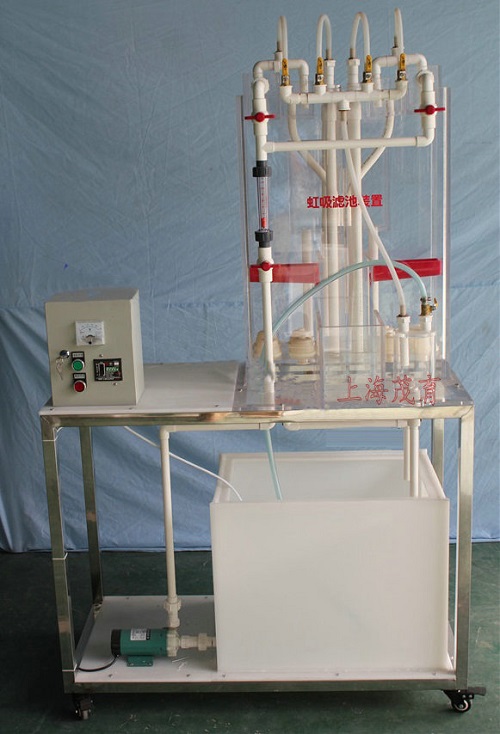

MYHj-26虹吸濾池裝置


虹吸濾池裝置實驗?zāi)康模?/strong>
給水處理構筑物動態模型實驗的目的是配合給水處理所講授的相關內容,直觀了解構筑物型式、內部構造、水在構筑物內的流動軌跡,加深對所學內容的理解。
通過本實驗,希望達到下述目的:
1、 了解并掌握虹吸濾池的組成、操作使用方法;
2、 通過實驗加深對虹吸濾池工作原理的理解。
二、虹吸濾池裝置實驗原理:
虹吸濾池是采用真空系統來控制進水虹吸管、排水虹吸管工作,并采用小阻力配水系統的一種濾池。虹吸濾池實驗裝置見圖3-23所示。因完全采用虹吸真空原理,省去了各種閥門,只在真空系統中設置小閥門即可完成濾池的全部操作過程。虹吸濾池是由若干個單格濾池構成為一組,濾池底部的清水區和配水系統彼此相同,可以利用其它濾格的濾后水來沖洗本格的濾層。濾池的配水系統是小阻力型,故不須設專用反沖洗水泵。
二、虹吸濾池裝置主要技術指標及參數:
1、環境溫度:1℃~40℃
2、過濾水量:0.7~1.2m3/h、
3、設計進水濁度:10~20°
4、設計出水濁度:1~5°
5、過濾濾速:8~10m/h
6、沖洗水量(一格):3.45m3/h(反沖10min)
7、池面積:0.2×0.32=0.064m2
8、反沖洗水量:0.064m2×15L/s•m2=3.45m3/h
9、Q=W•V   0.064m2×8m/h=0.51m3/h×6=3m3/h
            0.064m2×10m/h=0.64m3/h×6=3.84m3/h
10、裝置外形尺寸:800m×470m×1600mm、
11、工作電源:AC220V±10%、50Hz,單相三線制,功率300W,安全保護:具有接地保護、漏電保護、過流保護、
三、虹吸濾池裝置主要配置:
1、虹吸濾池:透明有機玻璃材質、厚度10mm,包含池體、小阻力配水系統、濾料層、進水虹吸管、進水槽、進水堰、集水槽、出水堰、
2、真空泵1臺(RS-1型、抽氣速:25L/min、功率120W)、沖洗虹吸管、沖洗排水槽、真空系統、沖洗虹吸管等;
3、原水箱和清水箱1只:白色PP板、厚度10mm,底板上安裝有放空閥,方便將水排凈;
4、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套;(功率25W、轉速90rpm)、
5、防腐蝕提升進水泵1臺:流量:27~32(L/min)、揚程:3.1~4.3(m)、
6、流量測量與調節:轉子流量計,污水流量1個(量程60-600L/H)
7、電源控制系統:雙面亞光密紋噴塑電控箱1只、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成,
8、配套UPVC連接管道和閥門(中財品牌)。
9、不銹鋼框架實驗臺(30mm×30mm不銹鋼方管、配腳輪為萬向輪帶禁錮腳)等組成。

友情提示:
1、設備驗收:各采購單位收貨時請檢查虹吸濾池裝置的貨品外觀,核實設備的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供虹吸濾池裝置產品說明書內的質保條件和質保期,在質保范圍內提供對設備的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌暮缥鼮V池裝置選型錯誤或購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:虹吸濾池裝置的發貨期為參考值,如您需要了解設備的精確貨期,請與茂育的銷售人員聯系;
5、如各采購單位對虹吸濾池裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關設備的技術咨詢。
