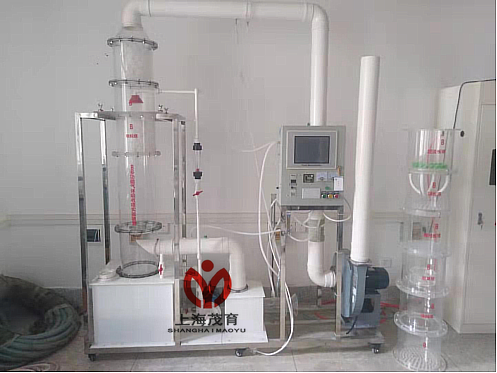

MYH-326B數據采集多功能氣體吸收塔實驗裝置

一、數據采集多功能氣體吸收塔實驗裝置-原理、用途及特點：
吸收塔是  一種廣泛采用的氣液傳質設備，廣泛應用于化工、石油化工及環境保護等行業中。其基本原理是利用氣體在液體中溶解度的不同，實現氣液間的物質傳遞。吸收塔的功能就是通過適當?shù)慕Y(jié)構形式，提供充分的氣液接觸面積，并形成不斷更新的液面。目前吸收塔的類型很多，吸收性能和流體力學特性各不相同，在不同場合有不同的應用。本設備可通過不同類型塔板的更換，實現一塔進行7種吸收塔類型試驗的功能。
吸收塔的種類很多，本裝置是專門為學校教學及科研而研制的實驗設備，用以了解、測試各類吸收塔的結構、特點、吸收效率及各種塔板的流體力學性能。
裝置組合了幾種目前國內最為典型的塔板結構，能進行：
1、填料塔氣體吸收性能及濕法除塵實驗；
2、噴淋塔氣體吸收性能及濕法除塵實驗；
3、篩板塔氣體吸收性能及濕法除塵實驗；
4、浮閥塔氣體吸收性能及濕法除塵實驗；
5、旋流板塔氣體吸收性能及濕法除塵實驗；
6、泡罩塔氣體吸收性能及濕法除塵實驗；
7、柵格板塔氣體吸收性能及濕法除塵實驗；
二、數據采集多功能氣體吸收塔實驗裝置-技術指標及參數：
1、工作環境： 5℃-40℃、
2、輸入電壓： 220V、功率2100W
3、氣體流量=100~200m3/h、
4、多功能吸收塔徑：Ø 250mm×高：1600mm、
5、動力裝置布置為負壓式、
6、塔身為有機玻璃、
7、SO2進氣濃度：0.1~0.5% 、
8、空塔氣速：0.5~1.2m/s 、
9、壓力損失：500Pa/m 、
10、液氣比：1~10L/m3 、
11、噴淋密度：6~8m3/(m2•h) 、
12、霧沫夾帶：小于7% 、
13、處理氣量約：200m3/h 、
14、吸收效率約：80%、
15、外形尺寸：長2200mm寬550mm高2200mm、
16、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
17、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；
三、主要配置：
1、填料塔、噴淋塔、篩板塔、浮閥塔、旋流板塔、泡罩塔、柵格板塔氣體吸收塔各1套：標準可替換塔板、透明有機玻璃材質、厚度8mm，含包括附件：聚炳烯填料、除霧器、
2、人工監測進出口2組、測壓環2組，透明測壓軟管1批；
3、SO2氣體與鋼瓶1套（10升）、氣體流量計1個、不銹鋼雙表頭氣體減壓閥1只、
4、.貯液箱1只：白色PP板、厚度10mm，含加藥口1套；
5、耐酸耐堿水泵1臺、流量：1 m3/h、揚程：15（m）功率750W；含液體噴淋分配裝置1套；
6、流量測量與調節：液體流量計1只、（LZS-25、量程:160～1600L/ h）、
7、氣塵靜態混合器1套：采用箱式靜態混合器；
8、離心通風機1臺：(電壓：220V、功率1.1Kw、轉速2900r/min)、、
9、變頻器1套：控制風機轉矩調節風量大��；
10、電源控制系統：雙面亞光密紋噴塑電控箱1只、漏電保護器、帶燈自鎖按鈕開關、
11、 Ø 110連接管路及控制球閥
12、不銹鋼框架實驗臺（38mm×38mm不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）等組成。
四、教學資源組成:(虛擬實訓系統)。
3D軟件界面并有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫

---
