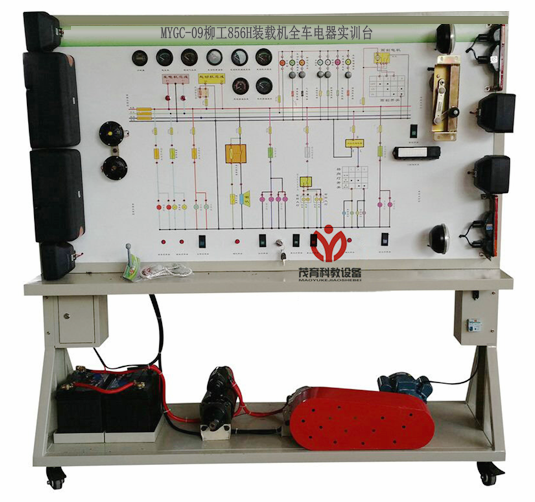

MYGC-09柳工856H裝載機全車電器實訓臺

柳工856H裝載機全車電器實訓臺-采用柳工856H裝載機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。
二、實訓臺主要用途：
1、適用于各類型院校及培訓機構對裝載機電器理論和維修實訓的實訓教學需要。
2、適用于各類型院校及培訓機構對裝載機電器模塊各單元教學需要。
3、適用于裝載機理實一體化教學模式的教學需要。
4、適用于裝載機技能鑒定考核的需要。
5、適用于裝載機電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。
三、結構組成：
實訓臺采用裝載機燈光系統、儀表系統、柴油發動機電氣控制系統、起動系統、充電系統、喇叭系統、各傳感器與執行器、點火開關、面板動態顯示發光二極顯示裝置（與各系統實物同步安裝）、故障設置系統、移動臺架等。
四、柳工856H裝載機全車電器實訓臺-功能特點：
1、可運行裝載機全車電器系統，展示裝載機全車電器系統的組成結構及原理。
2、操縱各種電器開關及按鈕，可真實演示裝載機電器各系統的工作過程。
3、故障模擬系統可模擬實際運行工況，設置多種實車電器系統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、執行元器件用LED 燈顯示工作狀態。
5、面板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析工程機械電器各系統的工作原理。
6、面板上安裝有檢測端子，可直接在面板上檢測電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、實訓臺面板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析各控制系統的工作原理。
8、實訓臺加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9、實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。
10、 配備有使用說明書、實驗指導書等相關資料。
五、技術指標：
1、動力電源：220V交流電壓；
2、工作電壓：12V直流電壓；
3、工作溫度：-50℃～50℃；
4、蓄電池：60AH/12V
5、設備外形: 12400×650×1700mm (長×寬×高)
6、鋼管：40*40*3mm
7、機柜：1.5mm冷板沖壓成形，
8、移動腳輪：100*60mm
六、基本配置（每臺）：

序號	名       稱	規格型號	單位	數量
1	示教板面板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關		個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	剎車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束	配套	套	1
16	雨刮總成	原車	套	1
17	雨刮控制繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	臺	1
24	發電機總成	原車	臺	1
25	三相異步電動機	YT 100L1-4	臺	1
26	蓄電池		臺	2
27	保險絲盒		個	2
28	電源總開關	50A	個	1
29	移動臺架(帶自鎖腳輪裝置)	1740×650×1700mm(長×寬×高)	臺	1
30	故障模擬與排除裝置	茂育配套	套	1
31	教師手冊	茂育配套	套	1
32	合格證與保修卡	茂育配套	套	1
