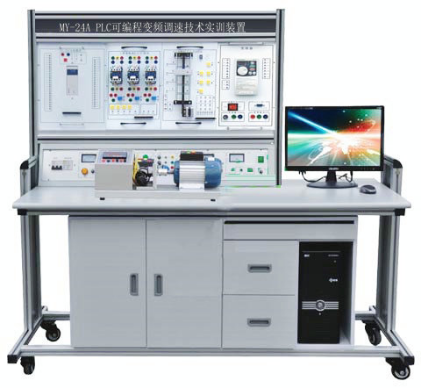

MY-24A PLC可編程變頻調速技術實訓裝置

MY-24A PLC可編程變頻調速技術實訓裝置-是專為目前各院校開設的《可編程控制器技術》、《可編程控制器及其應用》等課程實驗配套設計的，該設備集PLC編程控制器、變頻控制、工控組態軟件、仿真教學軟件、實驗掛箱于一體，綜合性強、功能齊全，做到一機多用、資源共享�？赏瓿蒔LC編程控制器、變頻調速技術課程的相關教學實訓。是大中院校及中職理想的實驗設備。
二、實訓裝置特點：
1、裝置采用組件多結構 更換實驗?zāi)K便捷，如需擴展功能或開發新實驗，只需添加實驗掛箱即可，永不淘汰。
2、雙口接線法 PLC主機與實驗掛箱之間的連接即可采用自鎖采用自鎖緊接插線單線逐點連接，以提高動手動腦能力，加深了解PLC的結構功能，又可通過排線一次性連接，以提高實驗連接速度，與單一連接法相比具有絕對優越性。
3、PLC實訓對象形像逼真，接近工業現場的實際應用，通過本實驗裝置的訓練，學生很快就能適應現場的工作。
4、采用三菱FX系列可編程控制器，功能強大，性能優越，采用模塊化設計，組合靈活。
5、組態棒圖教學 采用MCGS工控組態軟件，所有實驗都已編輯出形象直觀、動感強、教學效果好的組態棒圖，進行實驗動態跟蹤教學。
三、實訓裝置構成：
（一）PLC部分
1．PLC可編程控制器實訓臺：提供三相電源，直流穩壓電源及安全保護裝置
2．PLC可編程控制器實訓裝置(掛箱規格：40×24×6 cm)

1）PLC001 交通信號燈PLC自動控制
2）PLC002 攪拌器的PLC自動控制
3）PLC003 LED數碼管顯示PLC自動控制（實物）
4）PLC004 四層電梯的PLC自動控制（實物）
5）PLC005 加工中心刀具庫選擇控制（實物）
6）PLC006 藝術彩燈造型的PLC控制
7）PLC007 電機的自動控制（實物）
8）PLC008 步進電機的PLC控制（實物）
9）PLC009 模擬電視發射塔
10）PLC010 自動送料裝車系統

11）PLC011 自動售貨機
12）PLC012 自動成型系統
13）PLC013 水塔自動供水系統
14）PLC014 郵件自動分揀系統
15）PLC015 自動洗衣機系統
16）PLC016 電鍍系統
17）PLC017 繼電器控制（一）
18）三相鼠籠電動機
19）基礎實驗裝置

3、PLC可編程控制器操作桌
4、編程應用軟件
5、PLC仿真實訓軟件一套：
（1）通過PLASH虛擬環境實時顯示PLC的運行狀態
（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查
（3）PLC編程訓練、PLC程序編寫測試等功能
（4）實現PLC運行模擬，對錯誤程序進行檢查
6、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。
7、PLC可編程控制器（接口都已引到面板）及轉接通迅電纜。
8、電腦或手持編程器（用戶自備）
（二）頻率調速部分：配備三菱FR-S520變頻器及相關接口附件。
（三）電機導軌及光電編碼器一套
（四）三相異步電動機180W 1臺
四、技術性能：
1、輸入電源：三相四線電源，輸入時指示燈亮。
2、電源輸出：有漏電型保護器、過載、短路保護裝置。
A．三相四線380V輸出，由三只電壓表指示輸出電壓
B．～220V通過安全插座輸出
C．+24V/2A直流穩壓輸出（數顯）
D．+5V/1A直流穩壓輸出（數顯）
E．±12V/1A直流穩壓輸出（根據裝置需求而定）
3、PLC可編程控制器：：三菱FX1N40–40mR（輸入24點，輸出16點），
4、重量：100Kg
5、外形尺寸：160×75×150 cm
五、基本實驗項目：
（一）PLC部分
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）交通信號燈PLC自動控制
8）攪拌器的PLC自動控制
9）LED數碼官顯示PLC自動控制
10）四層電梯的PLC自動控制
11）加工中心刀具庫選擇控制
12）藝術彩燈造型的PLC控制
13）電機的自動控制
14）步進電機的PLC控制
15）模擬電視發射塔實驗
16）自動送料裝車系統控制
17）自動售貨機
19）水塔自動供水控制系統
18）自動成型訓練
21）自動洗衣機控制系統模擬訓練
20）郵件自動分揀
22）電鍍過程控制
23）三相鼠籠式異步電動機點動控制和自鎖控制(實物)
24）三相鼠籠式異步電動機聯動正反轉控制(實物)
25）三相鼠籠式異步電動機帶延時正反轉控制(實物)
26）三相鼠籠式異步電動機Y/△轉換起動控制(實物)
27）MSGS組態棒圖實驗教學,利用已編輯好組態棒圖,對以上任何實驗進行動態跟蹤教學實驗
28）針對實驗項目的具體要求，學生自行編輯組態棒圖進行實驗。
（二）PLC變頻調速綜合部分;
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、外部端子點動控制
4、變頻器控制電機正反轉
5、多段速度選擇變頻調速
6、變頻器無級調速
7、基于外部模擬量（電壓/電流）控制方式的變頻調速
8、瞬時停電啟動控制
9、PID變頻調速控制
10、PLC控制變頻器外部端子的電機正反轉
11、PLC控制變頻器外部端子的電機運行時間控制
12、基于PLC數字量控制方式的多段調速
13、基于PLC數字量控制變頻開環調速
14、基于PLC通信方式的的變頻器開環調速
15、變頻器恒壓供水系統的模擬
六、配置表：

序號	名稱	型號	數量	單位
1	PLC主機	三菱FX1N40–40mR（輸入24點，輸出16點）	1	臺
2	三菱通訊電纜	三菱通訊電纜	1	條
3	PLC實訓掛箱（面板為整塊敷銅板經特殊工藝加工能而成，因而連線少，接觸可靠，故障率低，美觀大方，后蓋用工程塑料注塑一次成型，工藝先進）	交通信號燈的PLC控制	1	塊
		攪拌器的PLC自動控制	1	塊
		LED數碼管PLC控制	1	塊
		四層電梯的PLC控制	1	塊
		加工中心刀具庫選擇控制	1	塊
		藝術彩燈的PLC控制	1	塊
		電機的自動控制	1	塊
		步進電機的PLC控制	1	塊
		基礎實驗	1	塊
		水塔自動控制	1	塊
		洗衣機自動控制	1	塊
		郵件分檢系統	1	塊
		自動售貨機	1	塊
		自動成型系統	1	塊
		模擬電視發射塔	1	塊
		自動送料裝車系統	1	塊
		電鍍自控系統	1	塊
		交流接觸器實驗掛箱	1	塊
		變頻器實驗掛箱（三菱FR-D720 0.4K）	1	塊
4	電機導軌	220V 180W三相電機含編碼器	1	臺
5	三相電機	380V180W三相電機	1	臺
6	軟件	仿真教學軟件	1	套
		工控組態軟件
		演示板原程序及編程軟件
7	學生桌	學生桌及實驗屏	1	套
8	說明書	PLC實驗指導上冊	1	冊
8	說明書	PLC實驗指導下冊	1	冊
9	連接導線	紅色100CM Φ2	30	條
		黑色100CM Φ2	2	條
		系統排線 50P	1	條
		疊插式安全護套線	20	條
10	網線	每張桌子	4	米

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC可編程變頻調速技術實訓裝置的貨品外觀，核實PLC可編程變頻調速技術實訓裝置的數量及配件，拒收處于受損狀態的PLC可編程變頻調速技術實訓裝置；
2、設備質保：茂育將為各采購單位提供PLC可編程變頻調速技術實訓裝置產品說明書內的質保條件和質保期，在質保范圍內提供對PLC可編程變頻調速技術實訓裝置的免費維修，超出條件承諾時提供對PLC可編程變頻調速技術實訓裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>PLC可編程變頻調速技術實訓裝置選型錯誤或購買PLC可編程變頻調速技術實訓裝置的數量錯誤，造成PLC可編程變頻調速技術實訓裝置的退換貨要求，將不被接受；

4、設備貨期：PLC可編程變頻調速技術實訓裝置的發貨期為參考值，如您需要了解PLC可編程變頻調速技術實訓裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對PLC可編程變頻調速技術實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC可編程變頻調速技術實訓裝置的技術咨詢。

MY-24A PLC可編程變頻調速技術實訓裝置
