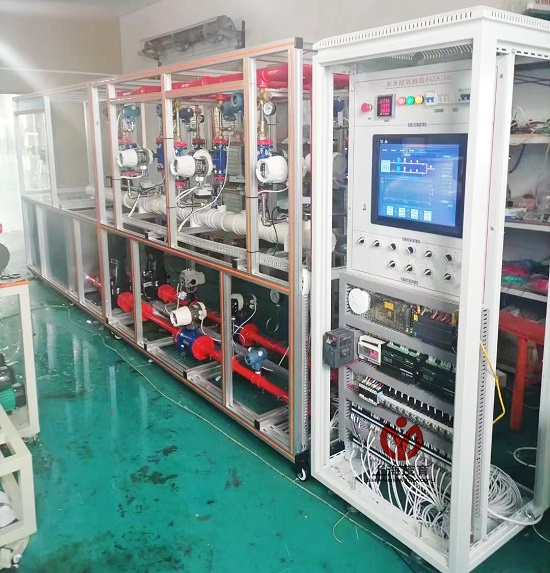

MYXF-01型市政供水管網實訓裝置
一、市政供水管網實訓裝置-
系統簡介
1、供水管網實訓平臺總由:1)城市管網系統模塊、2)用戶供水系統管網、3)數據處理系統3個基礎部分組成。模擬管網的節點處安裝壓力傳感器,流量變送器。以計算機為基礎的過程控制與現場監控自動化系統,主要運用SCADA系統采集信號傳輸及控制,通過信號傳輸系統的信號傳輸線,將節點壓力信號傳輸?shù)綌?shù)據處理系統,對模擬管網運行進行實時監控、數據采集及故障診斷。
2、該實訓室可進行市政管網仿真模型展示、管網閉水實驗、管網泄漏檢測實訓、管網事故評判及管網運行工況監測實訓等,實訓設施設備可供學生實訓、教師進修培訓、職業技能鑒定、社會培訓、企業員工進修等服務項目。
二、設備功能
1、本實驗裝置主要用于仿真模擬市政供水管網運行工況。該裝置通過對家庭用水、管網構件、用水壓力的有效模擬,結合數據采集控制系統(SCADA),對管網運行工況進行分析。為模型校核、漏損監測與定位、突發污染物預警等研究提供依據。
2、市政供水管網系統:管徑為DN40。管道材質為UPVC,UPVC管材取得飲用水衛生許可,均按實際供水要求模擬,水廠由水箱來模擬,通過水泵將水量供給到管網中。通過對管網的水泵,閥門的控制,可以實現對管網流向、壓力的控制,管網壓力可以在0~0.6MPa之間調節。管道中布設過壓力變送器、電磁流量計、來監測供水管網流量和壓力的變化。裝置設置了回水箱、回水泵形成供水回路。、
3、供水系統組網系統:可以實現對水廠、管網和居民用戶的模擬,模擬地下管道漏損。管網中布設了水泵、閥門、壓力傳感器和流量傳感器等組件。居民用戶通過9個出水龍頭來模擬,通過對各個用戶龍頭開度進行自動控制,可以使每個用戶用水量按照設定的模型隨時間變化。依靠該裝置,可以有效的模擬供水管網中的各種工況,實現對管網的模型校核、壓力調控、漏損定位、突發污染物預警等的有效模擬,為科研和實際生產提供依據。
4、下部為地下管道漏損檢測實驗裝置,用于檢測地下管道破裂后造成的漏損。采用DN15的UPVC管材質。種管材為市政供水常用的材料。管道設置1個泄漏點,每個漏損點設置窨井,窨井中安裝電動調節球閥,用于調節泄漏量。窨井由不水箱、水泵調節閥、軟件組成。
該裝置通過布設光纖傳感器,可以實時監測地下管道破損后的泄露情況。同時,也可以使用探地雷達、聽音棒、相關儀等裝置確定漏損位置與漏損量。(客戶自配儀器)。
5、所有壓力、流量、調節信號采集進入PLC,再傳到數據庫存儲,根據數學模型需求調用各個時段的數據。整個系統可由PLC控制自動運行。
二
、技術參數
1、輸入電源:三相五線220V±10% 50Hz
2、整機容量:≤4.5kVA
3、工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
4、外形尺寸:>800cm×60cm×180cm
5、模塊1號:占地240CM*220CM*100CM
6、模塊2號、占地200CM*220CM*100CM
三、設備組成
*設備裝置管線分2個框架,用戶為1層,都為垂直布置。框架中部放置水泵、水箱。供水道系統、供水設備、給水管道、排水管道、控制儀表、工頻水泵、變頻水泵、流量計、壓力傳感器、電動調節閥和控制軟件組成。
1、模塊1號:占地250CM*220CM*100CM,模擬實驗室采用主干管DN40mm,實驗室用水泵組來替代水廠,每組水泵2臺、1臺定速泵、1臺調速泵),從而每組水泵代表1個水源。
2、模塊2號:占地200CM*220CM*100CM,主干管DN40mm,四周環繞。干管DN32mm與其連接,支管DN20mm。
3、裝置設計有儲水箱,以便替代二泵房的清水池,讓水泵從儲水箱經連接管抽水,加壓送水至模擬系統的主干管。
*4、自動控制終端用戶:輸水干管DN32mm、配水支管DN20mm,9路給水系統送水至實驗室墻上模擬的用戶水龍頭,水龍頭出水主機自動控制,再循環注入儲水箱。輸水干管DN15mm中都安裝有減壓閥,可有效地控制各個支管的壓力,從而控制水流、壓力,方便做多種教學實驗。
5、主水泵2套:立式不銹鋼多級離心泵自來水管道變頻增壓泵高揚程380V/DN40
6、干管流量計:8套、信號4-20MA,接口:DN15,法蘭式、電壓DC24V
7、干管壓力變送器:8套、信號4-20MA,接口:DN15,法蘭式、電壓DC24V
8、干管電動調節閥、:8套、信號4-20MA,接口:DN15帶反饋輸出,電壓DC24V
9、主管電動比例調節閥、1套、信號4-20MA,接口:DN40帶反饋輸出,電壓AC24V
10、干管壓力變送器:1套、信號4-20MA,接口:DN15,法蘭式、電壓DC24V
11、主管電磁流量計:1套、信號4-20MA,接口:DN32,法蘭式、電壓DC24V
*12、模塊窨井:220V接口:DN15,調節閥、:1套、信號4-20MA,接口:DN15帶反饋輸出,電壓DC24V,
*13、水箱:采用防腐不銹板制成:120CM*700CM*100CM,上開有40CM清洗孔,方便清理。
14、框架采用4080工業鋁材和4040鋁材組裝成型,設備安裝有6個移動輪子,可方便移動。
15、減壓閥:現場顯示,接口:DN15
16、配套的給排水仿真軟件,可有效地.演示給排水功能(詳見附件,(具有軟件著作權,網絡版))
(1)演示功能所包含的教學內容
操作程序(順序、步驟)演示——這種演示具有嚴格的順序關系及操作標準;
操作方式方法演示——這種演示具有一定的選擇性、邏輯性;
偶發事件演示——這種演示一般用于安全教育、故障處理內容,具有強烈的震撼作用;
錯誤操作結果演示——這種演示具有強烈的刺激作用,使學生產生深刻的記憶。
(2)演示功能所能實現的教學目標
示范性標準操作演示教學;
現場安全教育教學;
降低誤操作頻率教學。
(3)演示功能所能實現的教學效果
通過演示使操作者熟悉操作程序(順序、步驟);
通過演示使操作者了解操作過程邏輯關系;
通過演示使操作者高度重視安全操作與安全生產;
通過演示使操作者牢記現場誤操作所帶來的嚴重后果。
2.互動功能
四、實訓功能
1)、演示水泵供水方式,可以有效的模擬供水管網中的各種工況
2)、演示城市管網供水方式
3)、管道泄漏判斷方法以,可以實時監測地下管道破損后的泄露情況
4)、演示變頻供水方式
6)、演示不同供水系統的設備組成與自動控制系統的工作原理
7)、水泵供水系統的配電系統組成與控制方式、原理
9)、變頻供水控制系統組成與工作原理
10)、演示不同供水系統實現對管網的模型校核、
11)、演示不同供水系統壓力調控
12)、演示不同供水系統漏損定位
13)、演示不同供水系統突發污染物預警等的有效模擬
14)學習城市管網中的各種儀表使用
15)、減壓閥在系統中的使用和維護
16)、流量計的調效,和維護
17)、用用戶抄表
