MYQD-39豪沃可視汽車底盤綜合實訓臺架

豪沃可視汽車底盤綜合實訓臺架-底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。
豪沃可視汽車底盤綜合實訓臺架包含:(1)整車底盤電器系統(ABS系統)、(2)SCR后處理系統實驗臺(電控系統)、(3)共軌EDC17控制器系統實驗臺(電控系統)三個系統臺架。

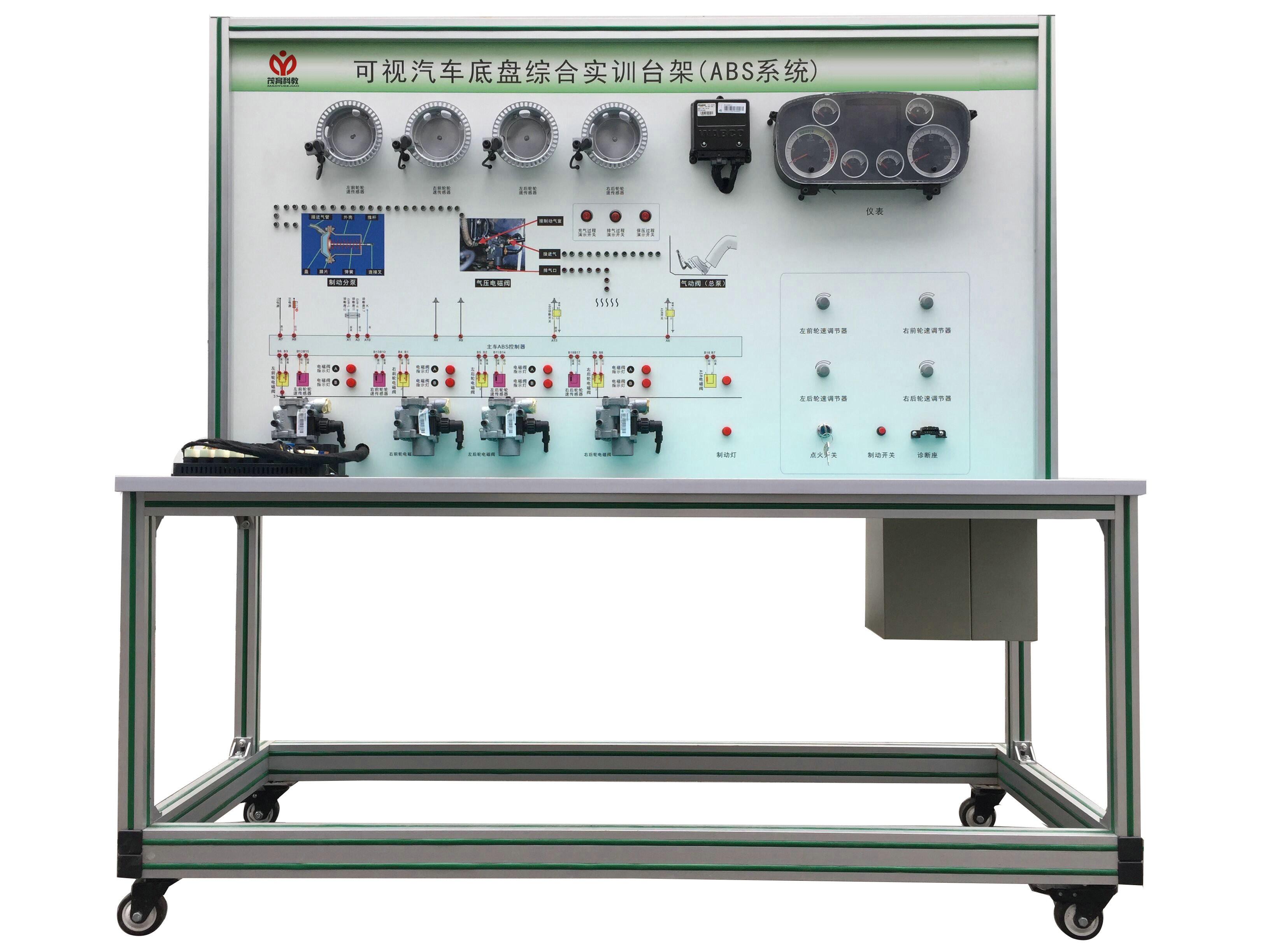

(1)整車底盤電器系統(ABS系統)

整車底盤電器系統(ABS系統)：全新原車儀表盤、ABS電腦、4個ABS電磁閥，輪速傳感器，點火開關、主繼電器、保險盒、 OBD診斷接頭、線束等。模擬車輪運轉，演示ABS制動系統工作原理。
設備底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。

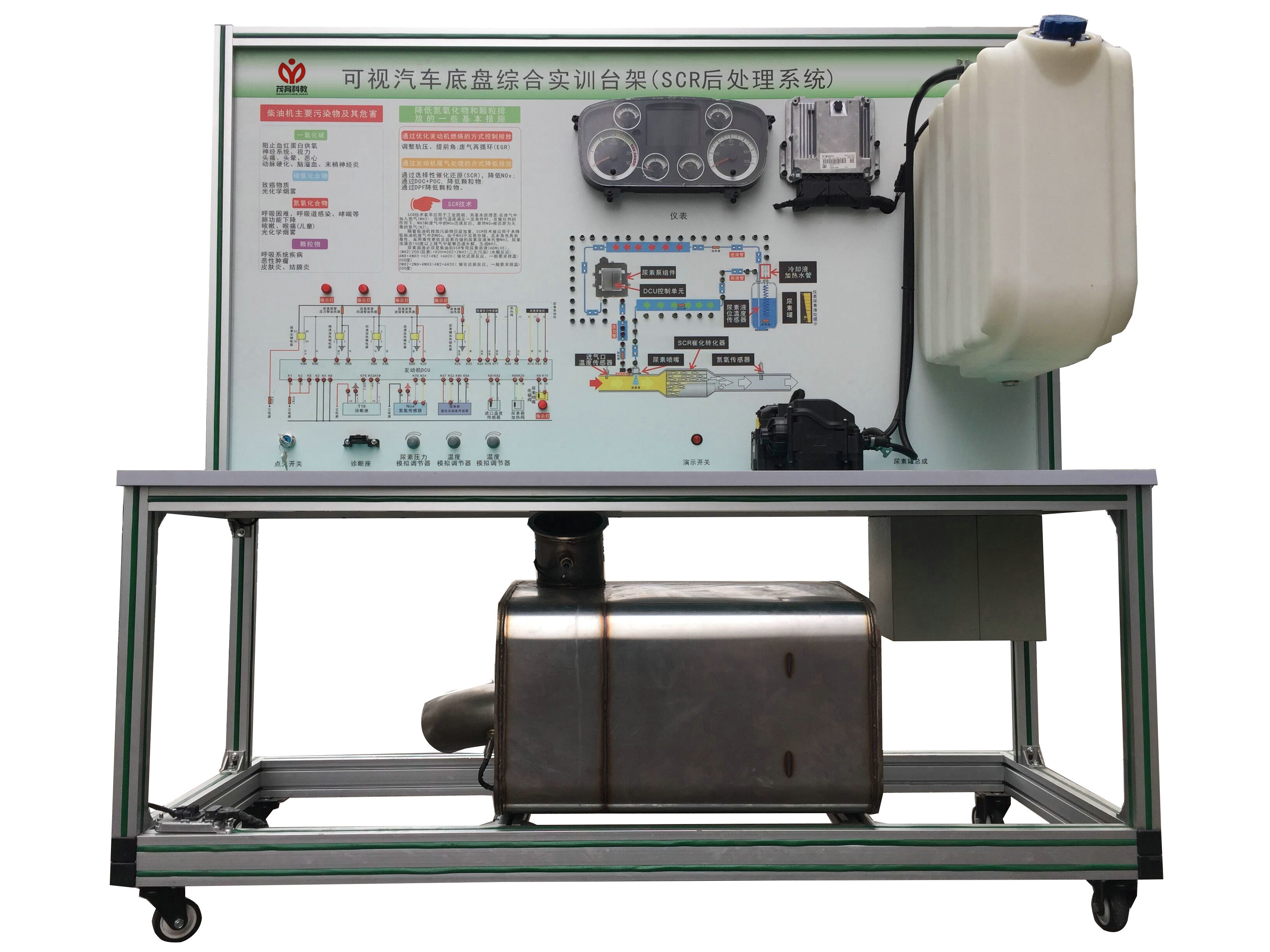

(2)SCR后處理系統實驗臺(電控系統)

SCR后處理系統實驗臺(電控系統)設備底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。
SCR 后處理系統實驗臺：選用全新實車的自主SCR后處理系統：包含控制單元，儲液罐、尿素泵單元總成、氮氧傳感器、溫度傳感器、線束及其他相關部件等。

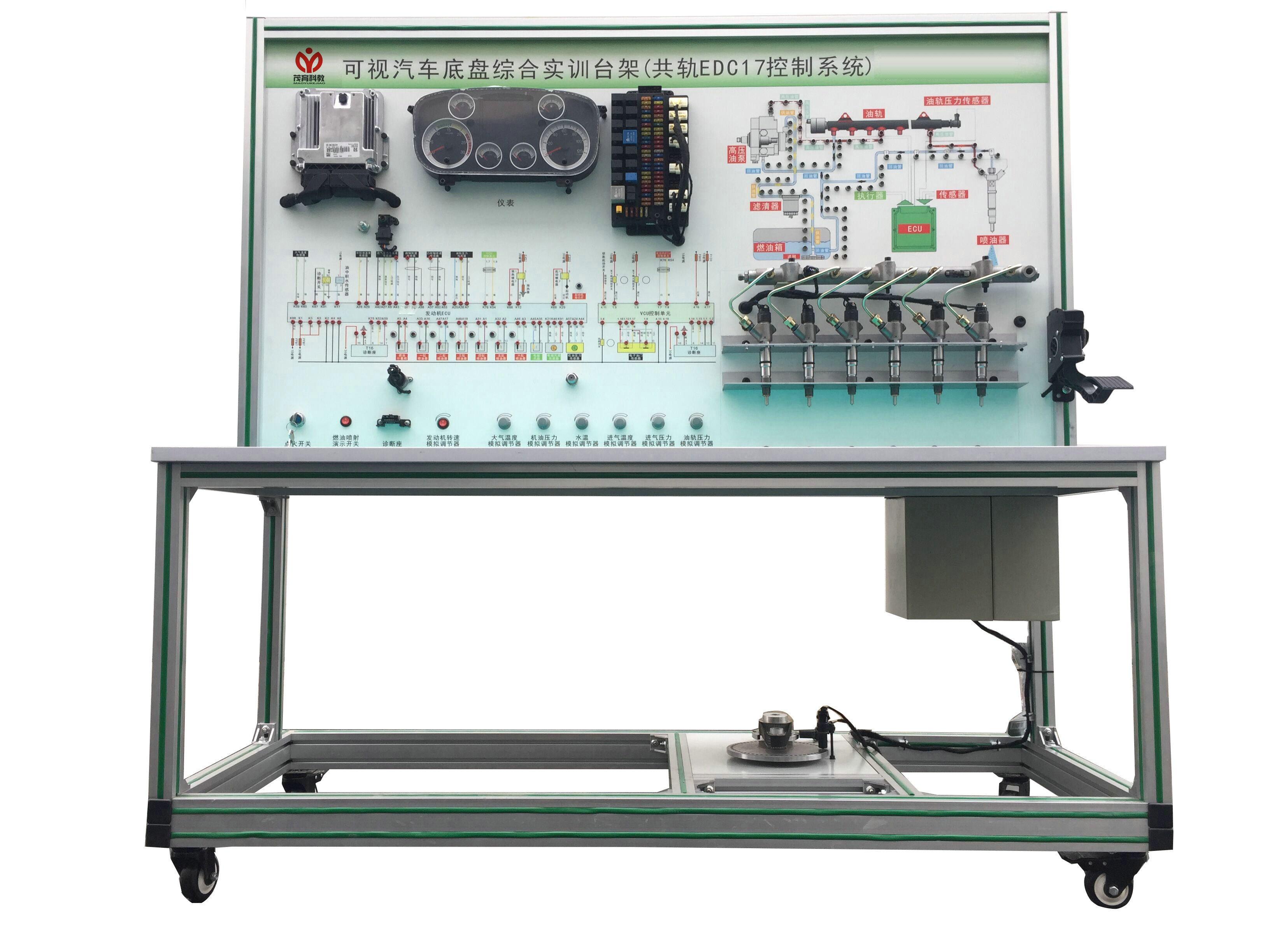

(3)共軌EDC17控制器系統實驗臺(電控系統)

共軌EDC17控制器系統實驗臺(電控系統)底座框架采用高強度鋁合金型材拼接而成，平臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖，表面噴涂光油；學生可直觀對照電路圖，認識和分析控制系統的工作原理；實訓臺面板上安裝有檢測端子、可直接在面板上檢測電信號，如電阻、電壓、電流等。
共軌 EDC17 控制器系統實驗臺：全新原車發動機控制單元、相關傳感器與執行器、線束等附件。

友情提示：

1、設備驗收：各采購單位收貨時請檢查豪沃可視汽車底盤綜合實訓臺架的貨品外觀，核實豪沃可視汽車底盤綜合實訓臺架的數量及配件，拒收處于受損狀態的豪沃可視汽車底盤綜合實訓臺；

2、設備質保：茂育將為各采購單位提供豪沃可視汽車底盤綜合實訓臺架指導書和質保期，在質保范圍內提供對設備的免費維修，超出條件承諾時提供對設備的有償維修；

3、設備退換貨：各采購單位單方面原因?qū)е碌?/span>豪沃可視汽車底盤綜合實訓臺架選型錯誤或設備購買數量錯誤，造成設備的退換貨要求，將不被接受；

4、設備貨期：對豪沃可視汽車底盤綜合實訓臺架的發貨期為參考值，如您需要了解豪沃可視汽車底盤綜合實訓臺架的精確貨期，請與上海茂育公司的銷售人員聯系；

5、咨詢電話：如各采購單位對豪沃可視汽車底盤綜合實訓臺架有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關豪沃可視汽車底盤綜合實訓臺架的技術咨詢；
