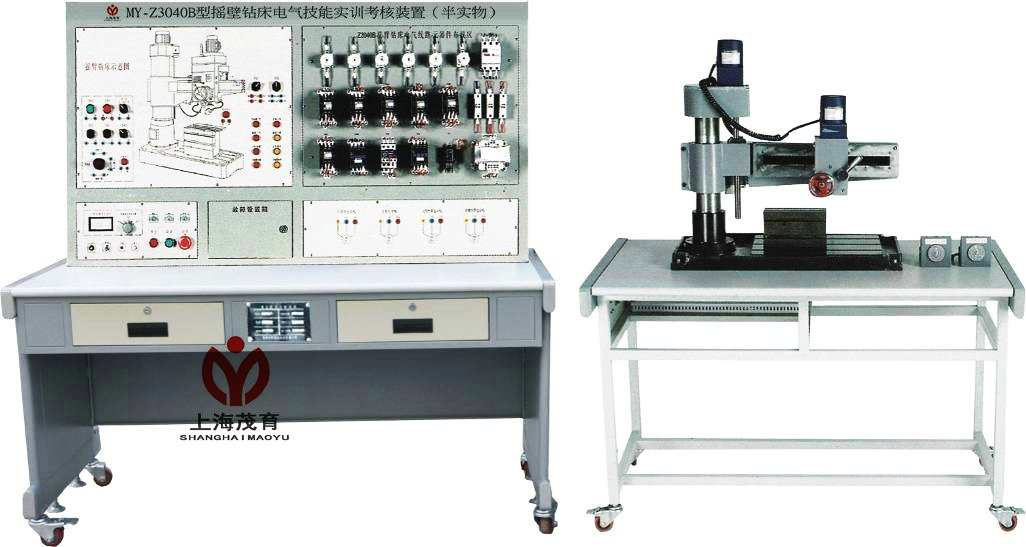

MY-Z3040搖臂鉆床電氣技能實訓考核裝置（半實物）

Z3040搖臂鉆床電氣技能實訓考核裝置（半實物）由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。
二、技術性能

1、輸入電源：三相四線（380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃)
3、裝置容量：＜1KVA
4、重量：150kg
5、外形尺寸：1800mm×700mm×1250mm
三、設備構成
（一）主控屏
1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。
2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。
3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。
4、實驗兼報警記錄儀（實驗管理器）：平時作為時鐘使用，具有設定實訓考核時間，定時報警、切斷電源等功能。
（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。
（三）仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。
（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。
四、實訓項目與目的

1、熟悉常用低壓電氣的機構、原理；
2、通過觀察機床模擬運動，了解機床的真實運動狀況；
3、掌握機床電器控制原理及各種保護裝置；
4、掌握機床常見故障發生部分現象及排除方法。
五、故障點設置一覽表

故障編號	故障現象	故障編號	故障現象
1	機床不工作	15	立柱不能夾緊
2	機床不工作	16	立柱不能松開
3	機床不工作	17	主軸箱不能保持松開
4	主軸電機不能啟動	18	主軸箱不能松開
5	主軸電機不能啟動	19	主軸箱不能松開
6	搖臂不能上升	20	主軸箱不能松開
7	搖臂不能上升	21	主軸箱不能松開
8	搖臂不能下降	22	機床不能啟動
9	搖臂不能下降	23	機床不能啟動
10	搖臂不能下降	24	冷卻泵不能啟動
11	立柱不能夾緊	25	照明燈不亮
12	立柱不能夾緊	26	主軸不工作
13	立柱不能夾緊	27	立柱夾緊電機不工作
14	立柱不能松開	28	搖臂不能升降
