MY-205B電工電子技術虛實仿真工作臺

一、概述
電工電子技術虛實仿真工作臺是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”的要求，并按照職業教育的教學和實訓要求而設定，涵蓋“電路分析”“電工基礎”“電工學”“模擬電子技術”“數字電子技術”等課程的實訓大綱要求，模塊采用磁吸式和插接式結構，內嵌十二合一虛擬儀器測試測量裝置和圖像采集設備，具有小體積，多功能，高性能的特點。實驗工程中能夠?qū)崟r掌握學生的實驗情況，方便課堂教學和學生實驗數據的存檔和分析。
功能先進，實驗方法科學，如實驗報告自動生成，隨機選擇某個學生實驗過程進行網絡直播，實驗模塊帶自動識別、自動供電、信號自動輸入、示波器自動探測功能，虛擬測量儀器達十多種，通過互聯網時時監控與指導每個學生實驗過程等，該實驗室各項指標達國際先進水平。

二、實訓平臺特點
1、綜合性強：綜合了目前國內各類學校電工電子類基礎課程的實訓內容。
2、實訓的深度和廣度可根據需要作靈活調整，裝置采用磁吸式結構，更換便捷，添加部件即可擴展功能或開發新的實訓項目。
3、測量儀表精度高，采用可視化、數字化、智能化模式，符合現代測量發展方向。
4、安全性能高：平臺上設有單片機全程控制的一套過流保護裝置，短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。
5、裝置結構合理，性能優越，配套完整，外觀豪華大氣。
6、遠程視頻監控：采用攝像頭實驗平臺進行實時監控，攝像頭通過WIFI接入互聯網，支持WEB監控端、移動端遠程視頻查看，實時監控學生實驗情況。也可以選擇一工位學生供全室瀏覽。
7、學生端全程無紙化實驗，插入實驗模塊，界面顯示在線進行實訓操作，單一學生實訓操作可以同步分享于其他工位同學。
8、學生可以準備好實驗平臺進行遠程實驗。
三、核心功能
（一）虛擬儀器測試測量裝置
1、雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器；
2、雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率10MHz，頻率步進1Hz，波形幅度范圍1mVpp - 5 Vpp，調節步進1mV；
3、頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式；
4、對外供電，提供一組正負可調輸出，輸出電壓±3V至±15V，調節步進50mV，輸出電流700mA，提供輸出限流調節和輸出電流監測功能；一組固定±5V輸出，輸出電流700mA/100mA；一組固定3.3V輸出，輸出電流600mA；所有電源均帶有短路保護功能；
5、波特圖分析儀，頻率范圍為1Hz至20MHz；
6、數字萬用表，6000讀數，3 5/6位，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 10A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量；
7、邏輯分析儀，獨立16通道，最高采樣率100MSPS，支持單次、連續和實時采樣模式；
8、靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED；
9、脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列
10、靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序；
（二）視頻監控
系統提供本地網關、遠程端的視頻監控功能。通過視頻傳輸，直觀地查看學生實驗情況。
五、技術性能：
1、工作電源：單相三線 ～220V±5%  50Hz
2、工作溫度：-10℃～40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：250Kg
5、外形尺寸：2500mm×2500mm×1700mm

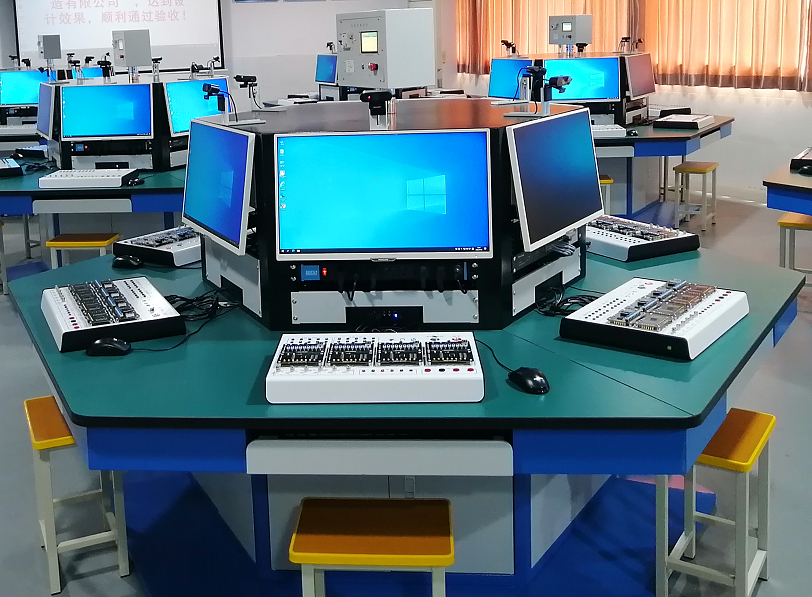

6、桌體：六邊形設計，采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子符合人體學設計，為學生提供一個舒適的實訓環境。桌子設有儲物柜可存放工具、配件等實訓必配物料，美觀扎實，具有現代工業特色。
7、實訓屏：六工位布局，采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。每工位平臺上部設有觸控一體機，17英寸觸控高清屏，I5/4G/64G/WIFI。實訓平臺面板布局設有電源、示波器、函數信號發生器等接口，18位標準磁吸模塊單元。嵌入式虛擬儀器及電源包含：雙通道12位80MSPS實時采樣模擬輸入通道，輸入范圍±25V，可通過x10探頭擴展到±250V，帶寬50MHz；可配置為雙通道80MSPS示波器；
8、雙通道函數信號發生器/信號源，可輸出正弦、方波、三角波和任意波形，最高支持頻率25MHz，頻率步進1Hz，波形幅度范圍1mVpp - 10 Vpp，調節步進1mV；
9、頻譜圖儀，DC-20MHz，可選帶寬和窗函數、平均模式；
10、對外供電，提供一組正負可調輸出，輸出電壓±2V至±15V，調節步進50mV，輸出電流0.5A，提供輸出限流調節和輸出電流監測功能；一組固定5V輸出，輸出電流0.6A；所有電源均帶有短路保護功能；
11、波特圖分析儀，頻率范圍為1Hz至20MHz；
12、自動量程數字萬用表，3 5/6位精度，最大顯示6000讀數，提供交直流電壓（0.1mV – 36V（安全電壓））、交直流電流（0.1uA – 3A）、電阻（0.1Ω – 40MΩ）、電容（10pF – 4000uF）測量；
13、邏輯分析儀，獨立16通道，最高采樣率50MSPS，支持單次、連續和實時采樣模式；
14、靜態輸入（與邏輯分析儀復用），16通道，可配置為帶譯碼的4位數碼管，或16路LED；
15、脈沖信號發生器，獨立16通道，最高刷新率10MSPS，可輸出自定義的脈沖序列；
16、靜態輸出（與脈沖信號發生器復用），可輸出時鐘、正負脈沖、單次邊沿、電平開關等時序；
六、實訓項目：
（一）電路基礎
1、常用元器件的測量和特性實驗
2、基爾霍夫定理
3、疊加原理
4、互易定理
5、戴維南定理
6、諾頓定理
7、電源等效變換
8、最大功率傳輸定理
9、一階動態響應
10、二階動態響應
11、RC串并聯選頻
12、RC單、雙T選頻網絡
13、RLC串聯諧振電路
14、二階有源低通濾波器
15、二階有源高通濾波器
16、二階有源帶通濾波器
17、二階有源帶阻濾波器
（二）基礎模擬電路
1、單端輸入放大電路
2、直流穩壓電源
3、直流可調穩壓電源模塊
4、晶體管共射極單管放大器實訓
5、場效應管放大器實訓
6、負反饋放大器實訓
7、射極跟隨器實訓
8、RC橋式振蕩電路調試實訓
9、調諧小信號放大電路實訓
10、陶瓷選頻放大電路實訓
11、差動放大器實訓
12、晶閘管調光電路調試實訓
13、互補對稱式OTL電路調試實訓
14、門鈴電路調試實訓
15、集成運算放大器指標測試實訓
16、集成運算放大器的基本應用（Ⅰ）模擬運算電路實訓
17、集成運算放大器的基本應用（Ⅱ）波形發生器實訓
18、集成運算放大器的基本應用（Ⅲ）信號處理有源濾波器實訓
19、集成運算放大器的基本應用（Ⅳ）信號處理電壓比較器實訓
20、晶體管開關電路調試實訓
21、晶體管特性測試電路實訓
22、晶體管限幅器電路實訓
23、晶體管鉗位器電路實訓
24、直流斬波電路特性實訓
（三）基礎數字電路
1.邏輯電平顯示實訓
2.基本邏輯門電路功能實訓
3.優先編碼器功能實訓
4.二進制譯碼器和數據選擇器功能實訓
5.全加器和超前進位全加器功能實訓
6.數值比較器功能實訓
7.七段碼鎖存/譯碼/驅動器功能實訓
8.各類觸發器功能實訓
9.雙向移位寄存器功能實訓
10.二 - 五 - 十進制計數器功能實訓
11.二位十進制計數/譯碼/驅動/顯示電路
12.可逆十進制計數電路功能實訓
13.N進制計數電路功能實訓
14.555定時器基本應用電路
15.電壓比較器電路實訓
16.邏輯筆實訓
17.CMOS集成邏輯門電路
18.譯碼器實訓
19.加法計數器實訓
20.電子秒表實訓
21.D/A、A/D轉換器實訓
22.三位半直流數字電壓表的組裝與調試
23.數字頻率計綜合性實訓
24.拔河游戲機趣味性實訓
25.雙D觸發器電路調試實訓
26.八路搶答器電路調試實訓
27.CD4017流水燈電路調試實訓
（四）編程基礎
1.點亮LED，跑馬燈參考示例程序
2.獨立式鍵盤輸入，開關量檢測參考示例程序
3.單個數碼管驅動，多個數碼管掃描顯示參考示例程序
4.4*4鍵盤顯示掃描數碼管顯示參考示例程序
5.點陣顯示參考示例程序
6.液晶屏顯示漢字與圖形參考示例程序
7.顯示字符參考示例程序
8.雙軸按鍵搖桿參考示例程序
9.編碼器參考示例程序
10.直流電機轉速控制與速度測量顯示參考示例程序
11.步進電機正反轉控制參考示例程序
12.定時關斷220電器參考示例程序
13.RFID門禁系統參考示例程序
14.串口收發、RS485通信參考示例程序
15.紅外發射與接收參考示例程序
16.超聲波測距參考示例程序
17.無線遠程遙控參考示例程序
18.點陣顯示和多個顏色顯示參考示例程序
19.OLED顯示模塊參考示例程序
20.測量讀取PM2.5 PM10參考示例程序
21.人體紅外檢測、亮度傳感器智能開關燈參考示例程序
22.溫濕度測量參考示例程序
23.傾角檢測，陀螺儀、重力感應、磁力計參考示例程序
24.顏色識別參考示例程序
25.TFT顯示參考示例程序
26.觸摸按鍵參考示例程序
27.圖像采集顯示參考示例程序
28.Wifi模塊+藍牙+無線通信參考示例程序
（五）C51及ARM嵌入式編程基礎
1.點亮LED，跑馬燈實訓
2.獨立式鍵盤輸入，開關量檢測實訓
3.單個數碼管驅動，多個數碼管掃描顯示實訓
4.4*4鍵盤顯示掃描數碼管顯示實訓
5.點陣顯示實訓
6.液晶屏顯示漢字與圖形實訓
7.顯示字符實訓
8.雙軸按鍵搖桿實訓
9.編碼器實訓
10.直流電機轉速控制與速度測量顯示實訓
11.步進電機正反轉控制實訓
12.定時關斷220電器實訓
13.RFID門禁系統實訓
14.串口收發、RS485通信實訓
15.紅外發射與接收實訓
16.超聲波測距實訓
17.無線遠程遙控實訓
18.點陣顯示和多個顏色顯示實訓
19.OLED顯示模塊實訓
20.測量讀取PM2.5 PM10實訓
21.人體紅外檢測、亮度傳感器智能開關燈實訓
22.溫濕度測量實訓
23.傾角檢測，陀螺儀、重力感應、磁力計實訓
24.顏色識別實訓
25.TFT顯示實訓
26.觸摸按鍵實訓
27.圖像采集顯示實訓
28.Wifi模塊+藍牙+無線通信實訓

---
