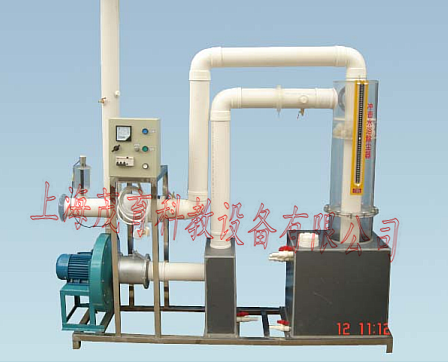

MYH-307沖擊水浴除塵器實驗裝置

沖擊水浴除塵器實驗裝置-原理、用途及特點：
沖擊水浴除塵器是一種使含塵氣體在水中進行充分水浴作用的除塵器，它是沖激式除塵器的一種，結構簡單、造價低廉。水浴除塵器主要由水池、進氣管、排氣管、噴頭和擋水板等組成。當具有一定進口速度的含塵氣體經進氣管后，在噴頭處以較高速度噴出，對水層產生沖擊作用后，改變了氣體的運動方向，而塵粒出于慣性則繼續按原來方向運動，其中大部分塵粒與水粘附后便留在水中，稱為沖擊水浴階段。在沖擊水浴作用后，有一部分塵粒仍隨氣體運動，與大量的沖擊水滴和泡沫混合在一起，在池內形成一個拋物線形的水滴和泡沫區域，含塵氣體在此區域內進一步凈化，稱為淋水浴階段。此時含塵氣體中的塵粒便被水所捕集，凈化氣體經擋水板從排水管排出。本設備可作為沖擊水浴除塵器實驗原理演示裝置。
二、主要技術參數及指標：
1、環境溫度：5℃～40℃、
2、噴口風速：12~18m/s
3、除塵效率：90%
4、處理氣量：50-300m³/h
5、裝置外形尺寸：580mm×300mm×1500mm
6、裝置外形總尺寸：2300mm×500mm×1700m
7、工作電源：AC220V±10%、50Hz，單相三線制，功率1500W；安全保護：具有接地保護、漏電保護、過流保護；
8、電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便于查找、維修和調換線路；

三、實驗項目：

1、了解沖擊水浴除塵器的工作原理；

2、測試除塵器的壓降、除塵效率；

3、不同流速對壓降、除塵效率的影響。

四、設備組成：

1、微電腦粉塵進
2、出濃度檢測1套
3、風壓檢測1套
4、采用PLC控制
5、觸摸屏1套
6、數據處理分析系統 1套
7、通訊接口1只
8、在線溫度濕度檢測1套
9、微型打印機1套
10、有機玻璃沖擊水浴除塵器1套1組
11、水箱1只
12、水泵1臺
13、流量計1只
14、氣塵混合器1套
15、粉塵自動加料設備1套
16、離心通風機1臺
17、不銹鋼風量調節閥 1套
18、電控箱1只
19、漏電保護開關
20、按鈕開關
21、Ø110PVC連接管路1批
22、帶移動輪子不銹鋼支架等組成。

友情提示：
1、設備驗收：各采購單位收貨時請檢查沖擊水浴除塵器實驗裝置的貨品外觀，核實本裝置的數量及配件，拒收處于受損狀態的本裝置；
2、設備質保：茂育將為各采購單位提供沖擊水浴除塵器實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對本裝置的免費維修，超出條件承諾時提供對本裝置的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌臎_擊水浴除塵器實驗裝置選型錯誤或購買本裝置數量錯誤，造成本裝置的退換貨要求，將不被接受；
4、設備貨期：沖擊水浴除塵器實驗裝置的發貨期為參考值，如您需要了解本裝置的精確貨期，請與茂育的銷售人員聯系；
5、咨詢電話：如各采購單位對沖擊水浴除塵器實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關本裝置的技術咨詢。
