MY-38 公差配合陳列柜

公差配合陳列柜-采用有機板和硬聚氯制作而成，板面面板采用圖表和文字說明直接制作在上面，工藝美觀，使用公差配合陳列柜可提高教學效果，節約學時是一套現代化機械課程教學實用設備。本套陳列柜共分六個柜。
二、主要技術參數：
1、工作環境： -10℃±40℃
2、陳列柜結構：上下柜整體采用彩色塑鋼制作，外形美觀，堅固耐用。
3、陳列柜尺寸：1250×430×1780mm

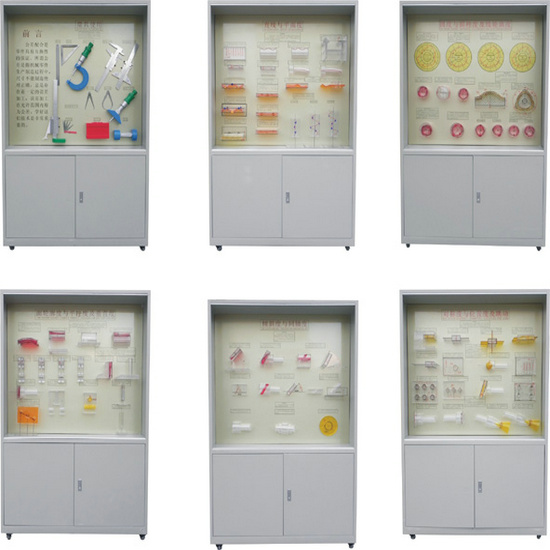

三、陳列柜參考圖：

(鋁木結構)

(鐵柜)

四、陳列柜各柜內容如下：

序號與名稱	陳列柜內 容
第一柜量具使用	百分表、帶測深桿游標卡尺、外徑千分尺、深度游標卡尺、鋼扁尺、外徑卡尺、內徑卡尺、塞規、環規、高度游標卡尺
第二柜直線與平面度	直線度（在任意方向上ａ）、直線度（在任意方向上ｂ）、直線度（在給定平面內ａ）　直線度（在給定平面內ｂ）、直線度（在給定平面內ｃ）、直線度（在給定平面內ｄ）　直線度（在給定方向上 1 ）、直線度（在給定方向上 2 ）、三點接觸式、四點接觸式、五點接觸式、最小區域法三件、平面度ａ、平面度ｂ、給定平面內的直線度誤差 1、給定方向內的直線度誤差 2
第三柜對稱度與位置度及跳動	3 面的位置度、3 斜向圓跳動、徑向圓跳動、復合位置度、端面全跳動、對稱度（ 4 面對線ａ）、對稱度（ 4 面對線ｂ）、對稱度（ 1 面對面）、對稱度（ 2 線對面）　面的位置度誤差、面對基準軸線（或中心線）的對稱度、點的位置度誤差判定、點的位置度（在任意方向）、線的位置度（在任意方向ａ）、線的位置度（在任意方向ｂ）、線的位置度（互相垂直的兩個方向）
第四柜圓度與圓柱度及線輪廓度	圓度ａ、圓度ｂ、圓柱度、線輪廓度ａ、線輪廓度ｂ、圓度誤差判定ａ、圓度誤差判定ｂ、圓度誤差判定ｄ、圓度誤差判定ｃ、圓柱誤差評定（三點接觸式）、圓柱度誤差評定（四點接觸式）、圓柱度誤差評定（五點接觸式）、圓柱度誤差評定（最小區域法）、輪廓度誤差評定
第五柜傾斜度與同軸度	在給定方向上（線對線ａ）、在給定方向上（線對線ｂ）、在給定方向上（線對線ｃ）　、在給定方向上（面對面）、在給定方向上（面對線）、在任意方向上（線對面）、同軸度ａ、同軸度b、同軸度ｃ、同軸度誤差判定、線對基準平面的傾斜度誤差、傾斜度誤差判定、面對基準直線的傾斜度誤差、線對基準直線的傾斜度誤差ａ、線對基準直線的傾斜度誤差ｂ
第六柜面輪廓度與平行度及垂直度	在任意方向上（線對面）、互相垂直的兩個方向（線對面）、一個方向（線對面）、一個方向（面對線）、一個方向（面對面）、面輪廓度、至少三點接觸、至少二點接觸、線對基準直線的平行度誤差ａ、線對基準平面的垂直度誤差ｂ、面對基準直線的平行度誤差、面對基準平面的平行度誤差、面對基準平面的垂直度誤差、一個方向面對面、一個方向（線對線ｄ）、一個方向（面對線）、一個方向（線對線ａ）、一個方向（線對面）
