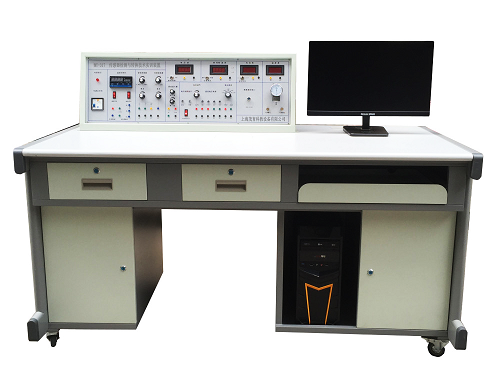

MY-317C傳感器與測控技術實驗裝置（24種傳感器）是適應不同類別、不同層次的專業要。主要用于各大、中專院校開設的自動檢測技術、傳感器原理與技術、非電量電測技術、工業自動化儀表與控制、機械量電則等課程的實驗需要。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。
二、技術參數：

1、輸入電源：AC220V±5%  50±1Hz
2、額定電流：≤5A
3、直流電源：±5V   ±15V
4、穩壓系數：±1%
5、電壓紋波：≤10mV
6、非線性誤差：≤5%
7、測量精度：≤1%
8、功  耗：100VA
9、輸出電流：1A
10、相對溫度：-5℃～40℃
11、相對濕度：＜85%（25℃）
12、實驗臺規格外形尺寸：1600×750×1100mm
三、主要結構：

    該設備由主控臺、傳感器、實驗?zāi)�塊、位移臺架、數據采集卡及處理軟件、實驗桌六部分組成，實驗桌柜存放實驗?zāi)�塊，抽屜存放各種傳感器。
1、實驗桌：規格1500×700×780mm，實驗桌的兩個特點柜可分別安放實驗?zāi)０搴陀?jì)算機主機及鍵盤，中間抽屜安放傳感器。實驗桌面板采用密度板，防火板粘面后成形制作。實驗臺規格：920×280×340mm。
2、傳感器：傳感器外殼采用進口透明有機玻璃與硬聚氯制做，內部裝置各種精密傳感器，透明直觀。
3、傳感器轉換電路板采用模塊式結構，模塊上印有轉換原理圖與接線口，學生做實驗時快捷方便，有助于學生增加感性認識、提高實驗效果，而且老師可以帶到課堂上講課用。
4、一個模塊對應一類傳感器，實驗接線方便，電源具有自動保護功能。
5、學校選購可根據要求增減實驗項目，實驗項目還可以根據新產品的開發不斷拓展。
四、主控臺功能：
1、實驗臺提供四組直流穩壓電源：±5V、±15V；±2V~±10V分五擋輸出，2~24V可調，具有短路保護功能。
2、低頻信號發生器：1Hz-30Hz輸出連續可調，Vp-p值10V，最大輸出電流0.5A。
3、音頻信號發生器：0.4KHz-10KHz輸出連續可調，輸出電壓范圍：0VP~10VP連續可調，最大輸出電流：0.5A（有效值0.4KHz）。
4、差動放大器：通頻帶0-10KHz，可接成同相、反相、差動結構，增益為1-150倍的直流放大器。
5、數字式電壓表：三位半顯示，量程±2V、±20V，輸入阻抗100KΩ，精度1%。
6、數字式頻率/轉速表：由四只數碼管，2只發光管組成，輸入阻抗100KΩ，精度1%。頻率測量范圍1-9999 Hz，轉速測量范圍1-9999r/min。
7、溫度表：0-150℃度，精度1%。
8、高精度溫度控制PID調節儀，多種輸入輸出規格，具有人工智能調節以參數自整定功能。
9、機械式壓力表：0-40Kpa，精度2%。
10、手動氣壓源：0-40Kpa。
三源部分：
1、加熱源：16V交流電源加熱，溫度控制范圍0~150℃。
2、轉動源：0-12V直流電源驅動，轉速可調范圍0~2400轉/分。
3、振動源：振動頻率1-30Hz（可調），共振頻率13Hz左右。
數據采集卡及處理軟件：
數據采集工作12位AD轉換、RS232、USB接口，分辨率由1/22048，采樣周期1m-100ms，采樣速度可選擇，即可單次采樣亦能連續采樣。提供的處理軟件有良好的計算機界面，可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
五、傳感器種類及技術指標：（參考值）

序號	實 驗 模 塊	傳 感 器 名 稱	量 程	精 度
1	電阻霍爾式傳感器模塊	電阻式傳感器	±2mm	±1.5%
2		霍爾式傳感器	≥2mm	0.1%
3	電容式傳感器模塊	電容式傳感器	±5mm	±1.3%
4	電感式傳感器模塊	電感式傳感器	±5mm	±3%
5	光電式傳感器模塊	光電式傳感器	0-2400轉/分	≤1.5%
6	渦流式傳感器模塊	渦流式傳感器	≥1mm	±3%
7	溫度式傳感器模塊	溫度式傳感器	0-100℃	±2%
8		磁電式傳感器		0.5V/m
9	壓電式加速度傳感器模塊	壓電式加速度傳器	1-30Hz	±2%/s
10	光纖式傳感器模塊	光纖式傳感器	≥1.5mm	±1.5%
11	壓力傳感器模塊	壓力傳感器	0-50kpa	±2%
12	超聲波傳感器模塊	超聲波傳感器	20-60cm	1cm
13		MQ3氣敏傳感器	50-200ppm
14	濕敏傳感器模塊	濕敏傳感器	10-95%RH	±5%
15		霍爾式測速傳感器	0-2400轉/分	±1.5%
16		渦流測速傳感器	0-2400轉/分	≤1.5%
17		磁電測轉速傳感器	0-2400轉/分	≤1.5%
18		轉速傳感器	0-2400轉/分	≤1.5%
19	熱電偶、熱電阻傳感器模塊	K 型熱電偶傳感器	0-100℃	±3%
20		E型熱電偶傳感器	0-100℃	±3%
21		Pt100鉑電阻傳感器	0-100℃	±3%
22		Cu50銅電阻傳感器	0-100℃	±3%
23	移相器、相敏檢波器模塊
24	熱釋電紅外傳感器模塊	熱釋電紅外傳感器		3200V/W
25	硅光電池傳感器模塊	硅光電池傳感器		0.35A/W

六、傳感器實驗內容如下：                  帶*實驗為思考實驗

實驗一	電阻式傳感器的單臂電橋性能實驗
實驗二	電阻式傳感器的半橋性能實驗
實驗三	電阻式傳感器的全橋性能實驗
實驗四	電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五	電阻式傳感器的振動實驗*
實驗六	電阻式傳感器的電子秤實驗*
實驗七	變面積式電容傳感器特性實驗
實驗八	差動式電容傳感器特性實驗
實驗九	電容傳感器的振動實驗*
實驗十	電容傳感器的電子秤實驗*
實驗十一	差動變壓器的特性實驗
實驗十二	自感式差動變壓器的特性實驗
實驗十三	差動變壓器的性能實驗
實驗十四	激勵頻率對差動變壓器特性的影響
實驗十五	差動變壓器的振動實驗*
實驗十六	差動變壓器的電子秤實驗*
實驗十七	光電式傳感器的轉速測量實驗
實驗十八	光電式傳感器的旋轉方向測量實驗
實驗十九	接近式霍爾傳感器實驗
實驗二十	霍爾傳感器的轉速測量實驗
實驗二十一	霍爾傳感器的振動測量實驗
實驗二十二	渦流傳感器的位移特性實驗
實驗二十三	被測體材質對渦流傳感器特性的影響實驗
實驗二十四	渦流式傳感器的振動實驗
實驗二十五	渦流式傳感器的轉速測量實驗
實驗二十六	溫度傳感器及溫度控制實驗（AD590）
實驗二十七	K型熱電偶的溫度控制實驗
實驗二十八	熱電偶冷端溫度補償實驗*
實驗二十九	E型熱電偶的溫度控制實驗
實驗三十	Pt100鉑電阻的溫度控制實驗
實驗三十一	Cu50銅電阻的溫度控制實驗
實驗三十二	磁電式傳感器的特性實驗
實驗三十三	磁電式傳感器的轉速測量實驗
實驗三十四	磁電式傳感器的應用實驗*
實驗三十五	壓電加速度式傳感器的特性實驗
實驗三十六	光纖傳感器的位移特性實驗
實驗三十七	光纖傳感器的振動實驗
實驗三十八	光纖傳感器的轉速測量實驗
實驗三十九	壓阻式壓力傳感器的特性實驗
實驗四十	壓阻式壓力傳感器的差壓測量實驗*
實驗四十一	超聲波傳感器的位移特性實驗
實驗四十二	超聲波傳感器的應用實驗
實驗四十三	氣敏傳感器的原理實驗
實驗四十四	濕度式傳感器原理實驗
實驗四十五	氣體流量的測定*
實驗四十六	移相器實驗
實驗四十七	相敏檢波器實驗
實驗四十八	低通濾波器實驗
實驗四十九	熱釋電紅外傳感器實驗
實驗五十	硅光電池光電特性實驗

七、傳感器配置清單：

序號	器 件 名 稱	單位	數量
1	實訓臺	臺	1
2	實訓桌	張	1
3	升降圓凳	張	2
4	電阻式霍爾式傳感器轉換電路	塊	1
5	電容式傳感器轉換電路	塊	1
6	電感式傳感器轉換電路	塊	1
7	光電式傳感器轉換電路	塊	1
8	渦流式傳感器轉換電路	塊	1
9	溫度式傳感器轉換電路	塊	1
10	壓電加速度式傳感器轉換電路	塊	1
11	光纖式傳感器轉換電路	塊	1
12	壓力傳感器轉換電路	塊	1
13	超聲波傳感器轉換電路	塊	1
14	熱電偶、熱電阻傳感器轉換電路	塊	1
15	濕敏傳感器轉換電路	塊	1
16	熱釋電紅外傳感器轉換電路	塊	1
17	移相器、相敏檢波器、低通濾波器電路	塊	1
18	硅光電池傳感器模塊	塊	1
19	電阻式傳感器	個	1
20	電容式傳感器	個	1
21	霍爾式傳感器	個	1
22	電感式傳感器	個	1
23	光電式傳感器	個	1
24	渦流式傳感器	個	1
25	渦流測速傳感器	個	1
26	溫度式傳感器	個	1
27	磁電式傳感器	個	1
28	磁電測速傳感器	個	1
29	壓電加速度式傳感器	個	1
30	光纖式傳感器	個	1
31	壓力傳感器	個	1
32	超聲波傳感器	對	2
33	氣敏傳感器	個	1
34	濕敏傳感器	個	1
35	霍爾式轉速傳感器	個	1
36	轉速傳感器	個	1
37	K型熱電偶傳感器	只	1
38	E型熱電偶傳感器	只	2
39	Pt100鉑電阻傳感器	只	1
40	Cu50銅電阻傳感器	只	1
41	熱釋電紅外傳感器	個	1
42	硅光電池傳感器	個	1
43	加熱溫度室	個	1
44	位移臺架	套	1
45	光纖位移臺架	個	1
46	測微器	把	1
47	壓力表	只	1
48	橡皮氣囊	個	1
49	三通管	條	1
50	鐵片、銅片、鋁片各一片	片	3
51	溫度計0-100℃	條	1
52	Φ8×4磁鋼	粒	1
53	超聲波反射擋板	塊	1
54	傳感器實驗指導書	冊	1
55	實驗連接導線	條	25
56	數據采集連接線	條	1
57	數據采集處理軟件	盤	1
