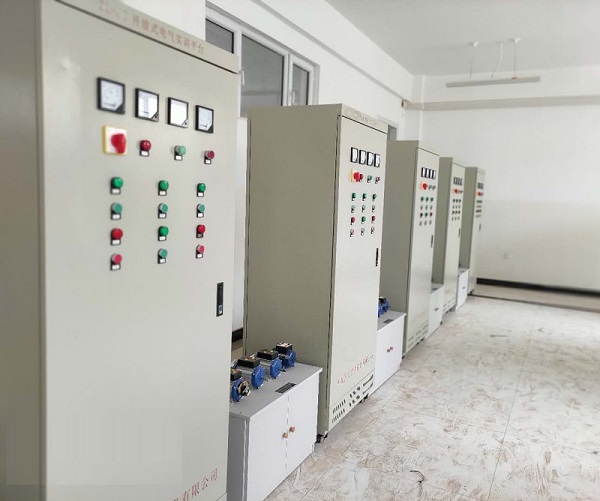

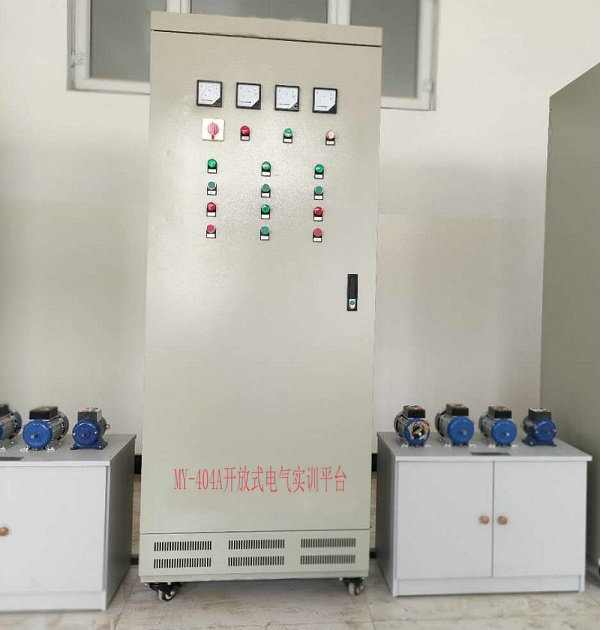

MY-404A開放式電氣實訓平臺
開放式電氣實訓平臺-是按照職業學校的教學和實訓要求研制和開發的產品。該實訓考核設備是按高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《直流電機控制》、《電工測量與儀表》、《電機與電氣控制》、《PLC綜合控制》、《電動機控制電路》、《電力拖動控制電路》、《電力電子技術》等相關專業模塊的職業能力教學與實訓，并兼顧了中等職業學校的教學要求。
二、技術參數
1、工作電源：三相五線制 AC 380 V±10% 50 Hz；
2、設備外形尺寸：長×寬×高＝850mm×800mm×1800mm（±5%）；
3、臺架材料：柜式鋼結構；
4、整機消耗視在功率：≤1 KVA；
5、安全保護措施：具有接地保護、漏電過載保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
三、結構配置：
1、實訓柜能通過相應的實訓組件組成多種簡單或復雜的電氣控制系統完成教學和實訓。
2、實訓輸出電源：輸出用戶實訓所涉及到的電源由安全式插座或三相四線制插座輸出。
3、A面實訓區：該面為實訓裝置的正面，為全網孔覆蓋設計，能夠保證實訓所用到的元件都能任意安裝到該面堅固牢靠。
4、B面實訓區：該面為實訓裝置的反面，同A面一致，由全網孔板覆蓋，AB面實訓區為該設備的門，門底部裝有一個萬向輪，打開角度為0～90°，可以通過開合角度的不同可以與該實訓面相鄰的左或者右的實訓面進行組合。
5、模塊放置區：該區域可安裝、放置多種實訓模塊，如控制器模塊、元件模塊等。
6、C面實訓區：該區域是全網孔覆蓋設計，可安裝放置模塊，也可作為整個實訓最終的控制對象。該C面與模塊放置區為一個整體，整體可自由拆卸，拓展為其他功能。
7、電機放置區：內部可存放多個電機。
四、實訓項目：
1) 住宅電氣照明控制單元的安裝；
2) 多住戶照明配電裝置安裝；
3) 樓道照明燈具安裝；
4) 聲控照明燈安裝；
5) 日光燈安裝；
6) 防爆燈具的安裝；
7) 風扇及插座的安裝；
8) 單相電度表的安裝；
9) 直接式三相有功電度表的安裝；
10) 配電流互感器的三相有功電度表的安裝；
11) 電流互感器與電流表完全星形接線測量三相電流；
12) 電流互感器與電流表不完全星形接線測量三相電流；
13) 一只電壓表測量三相電壓的接線；
14) 單相電機的正、反轉控制；
15) 單相電機的調速控制。
16) 日光燈電路的連接；
17) 兩只開關控制一盞燈電路的連接；
18) 1燈、1插座電路的連接；
19) 兩分路照明配電板電路安裝；
20) 電流表與電流互感器Y連接電路的安裝；
21) 電流表與電流互感器V連接電路的安裝；
22) 三相有功電度標與互感器電路連接測量三相有功功率；
23) 用三相電度表直接測量三相有功功率；
24) 電壓換相開關與電壓表連接測量三相電壓。
25) 工廠電氣控制箱電路的安裝；
26) 交流異步電動機的點動控制電路連接；
27) 交流異步電動機的單向連續轉動的控制電路連接；
28) 三相異步電動機直接起動、停車的控制電路連接；
29) 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
30) 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
31) 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
32) 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
33) 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
34) 定子繞組串聯電阻啟動控制電路的連接；
35) 三相交流異步電動機能耗制動控制電路的連接；
36) 三相交流異步電動機反接制動控制電路的連接；
37) 多臺（3臺及以下）電動機的順序控制電路的連接
38) 電動機的往返行程控制電路的連接；
39) 雙速電動機調速控制電路的連接；
40) 簡單的繼電器程序控制電路連接；
41) 普通車床控制電路的連接；
