MY-101F 通用電工實驗與技能實訓考核成套設備

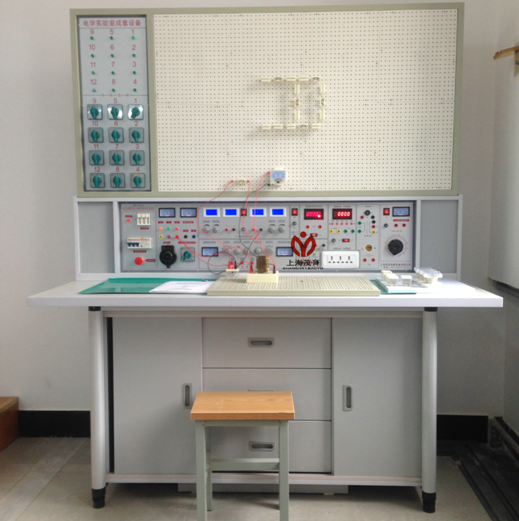

（ 學生實驗臺）

（ 老師控制臺）

MY-101F 通用電工實驗與電工技能實訓考核成套設備-是電工實驗、電工實訓與考核有機的結合，做到資源共享一室多用，減少實驗實訓指導教師和教室。實驗項目包括電工學、電工原理等課程的實驗與實訓，利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。

一、實驗臺及操作桌結構：

1.實驗臺外殼尺寸：123×35×20cm         　　
2.三相保險座                             　　
3.三相電源輸入指標
4.總開關:實驗臺電源總開關,帶漏電、過載保護
5.試驗按鈕：試驗漏電開關漏電功能         　　
6.電源輸入指示1只                      　　
7.電源輸出指示3只(紅、綠、黃三色)      　　
8.交流電壓表：指示輸出線電壓             　　
9.電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況            　　　
10.接線座5只：A單元三相四線及地線輸出　　
11.電流表W相電流輸出指示                　
12.四插座：A單元三相四線電源輸出
13、接線座2只：B單元交流低壓電源輸出
14.電表(2A)：B單元交流電流指示          　　
15.旋鈕：B單元3-24V交流低壓選擇輸出    　　
16.開關：C單元雙路直流穩壓電源開關      　　
17.旋鈕：C單元雙路Ⅰ路穩流調節         　　
18.旋鈕：C單元雙路Ⅱ路穩流調節          　　
19.接線座2只：C單元Ⅰ路直流穩壓輸出。
20.保險座：C單元雙路穩壓電源保險 　　　　　
21.電表4只：雙路穩壓電源電壓、電流指示　
22.接線座：D單元直流5V穩壓輸出         　　
23.電表：D單元電流0.5V輸出指示         　　
24.開關1：控制各低壓交流電、信號源      　　
25.開關2：控制E單元交直流調壓電源    　　　
26.電表：E單元交流電壓輸出指示

27.接線座4只：E單元交流、直流輸出口
28.旋鈕：E單元0～240V電壓調節
29.插座：G單元220V輸出插座
30.旋鈕：音頻功率放大器音量調節
31.接線座2只：音頻信號輸入
32.按鈕：?jiǎn)未蚊}使能開關
33.接線座3只：?jiǎn)未蚊}沖輸出口
34.電表：函數發生器正弦波輸出電壓指示
35.旋鈕：正弦波輸出三級衰減幅度粗調
36.旋鈕：正弦波輸出口
37.接線座：正弦波輸出口
38.旋鈕：矩形波輸出幅度調節
39.接線座：三角波輸出口
40.旋鈕：函數信號發生器頻率細調
41.接線座：矩形波輸出口
42.旋鈕：函數信號發生器五級頻率粗調
43.電表：函數發生器輸出頻率指示
44.實驗桌面尺寸：160×70cm
45.智能型多功能交流電路測量電表：能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T，八位液晶顯示。
46.儲存板：放置元件盒
47.左儲存柜：放置儲存板（帶門鎖）
48.抽屜：放置常用工具
49.右儲存柜：放置儲存板（帶門鎖）
50.通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗。

二、技術指標：
1、輸入工作電源：三相四線
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便。輸出最大電流為2A，具有預設式限流保護功能。
電壓穩定度：<10^-2負載穩定度：<10^-2紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈沖源：每次可輸出一對正負脈沖
4、函數信號發生器（正弦波、三角波、矩形波）
1.頻率范圍：5HZ-550KHZ分五個頻段
2.頻率指示：由HZ表直接讀出
3.電壓輸出范圍：
正弦波5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
三級衰減：0db、20db、40db具有連續細調
矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
三角波：5HZ-550KHZ>１V
5、音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
6、智能型多功能交流測量電表：精度1.0級，能同時測量電路電流I、電壓U、功率Kw、電能Kwh，工作時間T，八位液晶顯示。
7、漏電保護：漏電動作電流 30mA。
8、絕緣電阻：>5MΩ。
三、結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置通用九孔電路插板(尺寸:45×70cm)。電路原理實驗部分根據電路在其上任意拼插元器件實驗盒成實驗電路。元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓繼電控制部分元器件已裝在特制元件盒上，實驗時插在通用底板上就能連線實訓，方便、靈活。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機、焊接等) 桌子下部是元器件儲存柜，放置實驗元件器件及工具。
（二）、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別控制12臺學生實驗臺的電源。
（三）、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。
（四）、器材配備：
人體復蘇模型1個，滅火器1只，手電鉆3把，表筆，扳手，剝線鉗，鑷子，鋼絲鉗，尖嘴鉗等工具13套，電烙鐵及烙鐵架25套，指針萬用表13只，數字萬用表1只，電度表13只，兆歐表13只，鉗形表13只，轉速表1只，繞線機2臺，保險盒39只，配電板26塊，熔斷器78只，拉線開關、圓插座、平燈頭各26只，20W日光燈13套，交流電流表39只，交流電壓表13只，換相開關13只，電阻一批，變壓器組件13套，三相電動機拉具1套，鋼鋸架13把，單相電動機13臺，三相180W鼠籠式電動機26臺，100W直流電機1臺，交流接觸器52只，組合開關13只，3H鐵殼按鈕13只，熱繼電器26只，時間繼電器13只，變壓器13只，單刀開關13只，三相閘刀13只，信號燈13只，變壓器繞線桌1張，13套實驗所需的電阻，電位器，電感，電容，變壓器，條形磁鐵，二極管，三極管等元器件，雙門立柜2個，學生凳25張。
四、實驗與實訓項目：
（1）電工部分實驗項目：

1、電工測量?jī)x表的使用
2、常用元件的識別與檢測　
3、線性元件與非線性元件的伏安特性
4、電源的外特性　
5、電位值、電壓值的測定
6、電流表和電壓表的擴程
7、基爾霍夫定律的驗證　
8、驗征楞次定律
9、迭加原理與互易定理的驗證
10、戴維南定理與諾頓定理的驗征　　　　
11、電壓源與電流源的等效變換　　　　　
12、受控源特性的研究　　　　　　　　　
13、一階電路實驗　　　　　　　　　　　
14、二階電路的過渡過程　　　　　　　　
15、研究LC元件在直流和交流電路中的特性
16、負載獲得最大功率的條件　

17、交流電路參數的測量
18、正弦交流電路中RLC元件的特性
19、RL及RC串聯電路實驗
2O、RLC串聯諧振電路
21、日光燈電路的連接及功率因數改善
22、三相負載的星、三角接法
23、三相電路及功率的測量
24、R-C選頻網絡的研究
25、二端口網絡研究
26、單相變壓器實驗
27、互感電路實驗
28、三相異步電動機的使用與起動
29、三相電動機繼電接觸控制的基本電路
30、三相電動機Y一△起動控制實驗
31、三相電動機的順序控制實驗
32、三相電動機能耗制動控制實驗

（2）電工部分實訓項目：

1、低壓驗電表的使用�！　　　　　　　　　　�
2、滅火器的操作方法。
3、口對口人工呼吸法和胸外心臟壓擠法觀察。
4、常用工具的使用與識別。
5、常用導線的連接和絕緣的恢復�！　　　　　　�
6、電烙鐵的拆裝與焊接技能訓練�！　　　　　　�
7、電工識圖訓練�！　　　　　　　　　　　　　�
8、配電板安裝�！　　　　　　　　　　　　　　�
9、室內配線�！　　　　　　　　　　　　　　　�
10、室內照明線路安裝�！　　　　　　　　　　�
11、電流表、電壓表的安裝。　　　　　　　　　
12、萬用表轉換開關的使用和讀數�！　　　　　�
13、交流電壓的測量�！　　　　　　　　　　　�
14、直流電壓、直流電流的測量�！　　　　　　�
15、電阻的測量�！　　　　　　　　　　　　　�
16、兆歐表、鉗形電流表接地電阻測定儀的使用。
17、常用開關類電器拆裝�！　　　　　　　　　�
18、交流接觸器的拆卸與組裝�！　　　　　　　�
19、熱繼電器與時間繼電器的拆卸和組裝�！　　�
20、常用啟動器的結構觀察及檢測�！　　　　　�
21、小型變壓器的制作。

22、小型變壓器故障檢查與排除。
23、三相鼠籠式電動機的拆裝與測試。
24、三相鼠籠式電動機運行巡視。
25、三相鼠籠式異步電動機的定期檢修。
26、三相鼠籠式異步電動機故障分析。
27、定子繞組局部故障的排除。
28、單相電容式電動機繞組的拆換。
29、單相電容式電動機故障與排除。
30、手動正轉控制線路的安裝與檢修訓練。
31、接觸器點動正轉控制
32、具有自鎖的正轉控制。
33、具有過載保護的正轉控制。
34、接觸器聯鎖的正反轉控制。
35、按鈕聯鎖的正反轉控制線路。
36、按鈕、接觸器復合聯鎖的控制線路。
37、接觸器控制Y－△降壓控制。
38、X62－W型銑床主軸與進給電機的聯鎖控制。
39、時間繼電器控制Y－△降壓起動控制。
40、C620－1型車床控制線路的模擬安裝。
41、直流電動機的拆裝訓練（教師演示）。
42、直流電動機的檢修訓練（老師演示）。

元件配置清單（每臺）

元件名稱	型號	數 量	備注
電阻	0.5Ω	1	1/2W
電阻	5.1Ω	1	1/2W
電阻	10Ω	1	1/2W
電阻	68Ω	1	1/2W
電阻	100Ω	2	1/2W
電阻	200Ω	1	1/8W
電阻	300Ω	1	1/8W
電阻	330Ω	2	1/8W
電阻	430Ω	1	1/8W
電阻	470Ω	1	1/8W
電阻	510Ω	1	1/8W
電阻	680Ω	2	1/8W
電阻	820Ω	1	1/8W
電阻	1K	2	1/8W
電阻	1.5K	1	1/8W
電阻	2K	2	1/8W
電阻	6.8K	1	1/8W
電阻	10K	1	1/8W
電阻	13K	1	1/8W
電阻	20K	1	1/8W
電阻	39K	2	1/8W
電阻	51K	1	1/8W
電阻	68K	1	1/8W
電阻	100K	1	1/8W
電阻	300K	1	1/8W
電位器	470Ω	1	1/2W
電位器	1K	2	1/2W
電位器	4.7K	1	1/2W
電位器	10K	1	1/2W
電位器	100K	1	1/2W
電位器	470K	1	1/2W
電解電容	47UF	2	16V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	0.01UF	1	63V
瓷片電容	0.1UF	1	63V
瓷片電容	2UF	1	250V
三極管	3DG6	2
二極管	4007	2
二極管	2AP9	1
指示燈（信號燈）	6V 0.1A	1
開 關		4
變壓器	220V/6V.6V	1	8W
電感	8Ω	1
電感（鎮流器）	8W	1
日光燈管	8W	1
日光燈座		2
起動 器		1
燈泡	220V/15W	12	自備
燈座		12
條形磁鐵		1
原副線圈		1
集成運放	UA741	2
集成座	14腳	1
直流電表	5MA	1
直流電表	50MA	3
直流電表	±100UA	1
直流電表	15V	1
交流電表	500MA	3

實訓部分：

元件名稱	型號	數 量	備注
電筆		1
電度表		1
兆歐表		1
鉗形電流表	MG28/36	1
交流電流表	85L17	3	5A
交流電壓表	85L17	1	450V
保險 盒		3
配電板		2
拉線開關		2
圓插座		2
平燈頭	250V/5A	2
日光燈組件	15W	1
換相開關		1
變壓器組件	8W	1
單相電動機		1
接線盒		1
鼓形絕緣子		8
單相閘刀	HK2-15/2	1
木臺		5
掛線盒		1
熔斷絲		若干
松香、焊錫絲		若干
塑料線卡		若干
螺絲、黑膠布、套管		若干

實驗與實訓考核共用部分元件清單：

元件名稱	型號	數 量	備注
三相電動機	Y/Δ380V 180W	2
交流接觸器	CJT1-10 380V	4
組合開關		1
螺旋式熔斷器	380V 15A	6
四孔接線板		6	工具
鐵殼按鈕	2H	2
熱繼電器		2
時間繼電器		1
三相閘刀		1
變壓器	50W	1
單刀開關		1
信號燈	6.3V	1
活動扳手		1
剝線鉗		1
鋼絲鉗		1
尖嘴鉗		1
電工刀		1
銼刀		1
剪刀		1
鎯頭		1
鋼鋸架		1
鑷子		1
電烙鐵及烙鐵架		2
萬 用表	MF47	1
螺絲刀	－＋	4
導 線		若干
實 驗 臺		1
實 驗 桌		1
防腐皮		1
凳子		2

注：示教臺配置清單：在上述配備元器件的基礎上，可增加人體復蘇模型1個、直流電動機1臺、滅火器1只、數字萬用表1只、轉速表1只、繞線機2臺、電動機拉具1套、變壓器繞線桌1張、雙門立柜2個及手電鉆3把。
